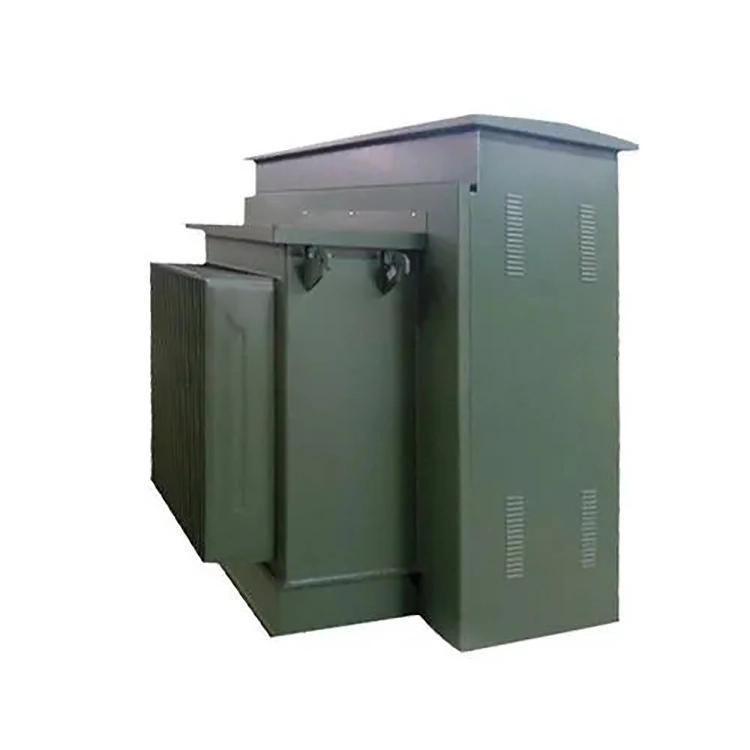

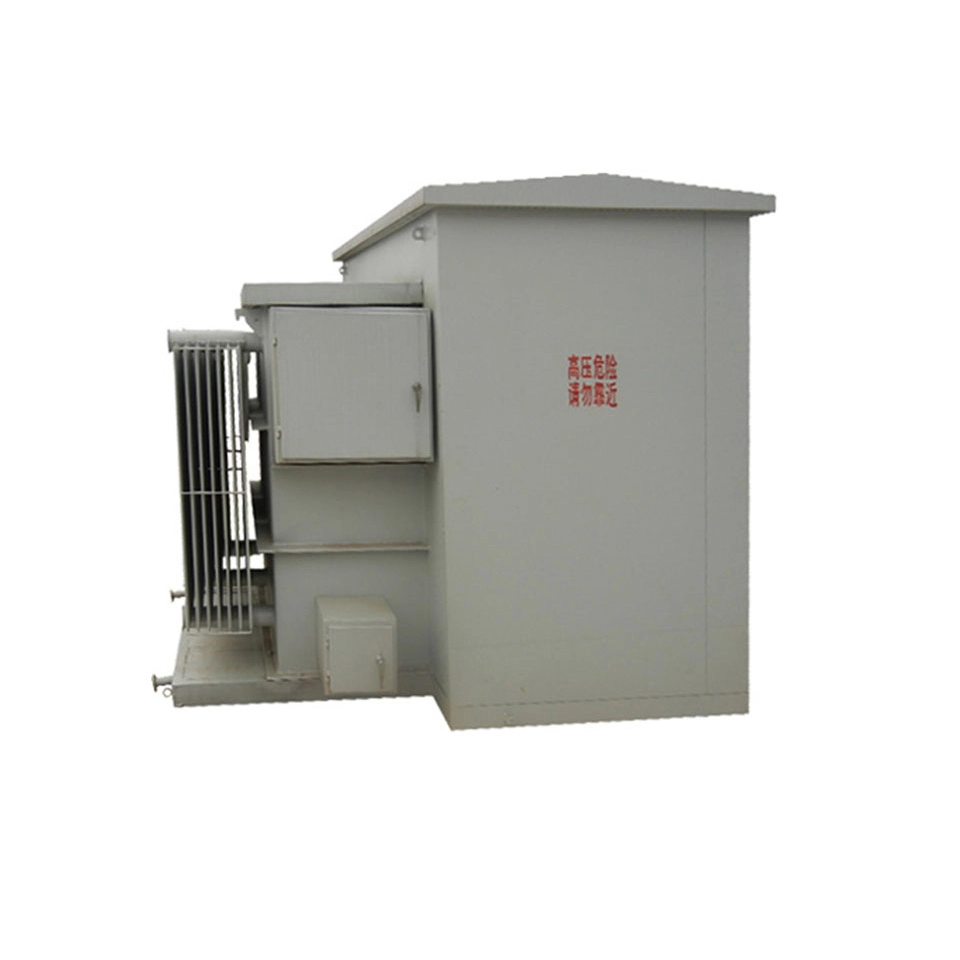

Conexiune Dyn11 Transformator montat pe tampon 2000kva

Conexiune dyn11 transformator montat pe suport 2000kva este un transformator de distribuție trifazat immers în ulei cu un design de carcasă montat pe suport. Poate fi instalat direct pe terenul exterior și este utilizat pe scară largă în parcuri industriale, complexe comerciale și rețele urbane de distribuție etc.

Caracteristica de bază se află în grupul de vectori Dyn11, partea de înaltă tensiune este conectată într-un triunghi (D), partea de joasă tensiune este conectată într-o stea (Y), cu punctul neutru fiind izolat, iar faza tensiunii laterale de joasă tensiune este în urmă cu 30° față de cea a părții de înaltă tensiune. Această metodă de conectare îi oferă avantaje unice în funcționarea în paralel a mai multor transformatoare și în suprimarea curentului de secvență zero.

În condițiile de funcționare a unei conexiuni în stea cu împământare în punctul neutru, curentul armonic al treilea generat de sarcini neliniare (cum ar fi convertoare de frecvență, surse de alimentare cu LED-uri, redresoare frontale UPS) va forma o buclă închisă în înfășurarea delta. Mecanismul specific este următorul: Cei de-a treia curenți armonici sunt în fază unul cu celălalt în termeni de fază de timp și nu pot curge prin linia neutră pe partea stelei, dar pot circula în înfășurarea deltă și își disipează energia sub formă de căldură.

Datele măsurate indică faptul că un transformator de 2000kva montat pe suport dyn11 de conexiune poate reduce rata de distorsiune armonică a treia pe partea de joasă tensiune cu aproximativ 60% până la 80%, purificând astfel în mod eficient forma de undă de tensiune pe magistrala de joasă tensiune și extinzând durata de viață a echipamentelor electronice de precizie ulterioare.

Parametru tehnic:

Î: Pentru un transformator montat pe suport dyn11 de conectare 2000kva, de ce trebuie acordată o atenție deosebită metodei de obținere a punctului său neutru și continuității de împământare în loc să urmăriți direct experiența transformatoarelor de capacitate mică?

R: Curentul nominal pe partea de joasă tensiune a transformatorului montat pe suport dyn11 de conectare 2000kva s-a apropiat de 3000A (luând ca exemplu 400V), ceea ce este mult mai mare decât cel al echipamentelor obișnuite de mică capacitate. Deși conexiunea Dyn11 poate izola curentul de secvență zero pe partea de înaltă tensiune, punctul neutru de pe partea de joasă tensiune trebuie să reziste la curenți dezechilibrati extrem de mari. De exemplu, atunci când se asigură alimentarea unui număr mare de circuite de iluminat monofazate sau de control, curentul neutru poate atinge mai mult de 50% din curentul de fază.

Dacă practica transformatoarelor sub 1000 kVA este adoptată orbește în proiect, folosirea de bare neutre mai subțiri sau bazarea exclusiv pe o singură legătură de împământare va cauza supraîncălzirea punctului neutru, topirea bornelor de conectare și chiar deplasarea severă a punctului neutru, arderea unui număr mare de echipamente monofazate.

Prin urmare, atunci când plasați o comandă, este necesar să specificați clar cerința: aria secțiunii transversale a barei neutre nu trebuie să fie mai mică de 70% din linia de fază (se recomandă să fie de aceeași secțiune transversală) și ar trebui să fie echipate o placă detașabilă de legătură de împământare și un dispozitiv de monitorizare a suprasarcinii punctului neutru. Ignorând acest punct, transformatorul de conectare dyn11 montat pe suport 2000kva poate suferi un accident de ardere a punctului neutru în decurs de jumătate de an de funcționare, în timp ce testele de rutină din fabrică nu pot expune acest pericol ascuns.
