Transformator de putere montat pe tampon de ulei mineral de 2,5 mva

Wenzhou XiFa Electric Power Equipment Co., Ltd este o bază de producție profesională pentru transformatoare, specializată în transformatoare cu scufundare în ulei S11/S13, transformatoare de tip uscat SCB și transformatoare speciale non-standard. Cu o măiestrie rafinată și un control strict al calității, transformatoarele de putere montate pe tampon de ulei mineral de 2,5 mva sunt eficiente din punct de vedere energetic, au o capacitate de încărcare mare și sunt potrivite pentru diferite scenarii de utilizare a energiei. Susținem procesarea personalizată, iar produsele sunt vândute în multe țări din întreaga lume și pot furniza echipamente de alimentare cu energie de înaltă calitate și servicii de însoțire clienților atât din țară, cât și din străinătate.

Trimite o anchetă

Descriere produs

Uleiul mineral servește ca mediu de izolare și de răcire și este cea mai tradițională și matură alegere de fluid de izolare din industria transformatoarelor de putere. Deci, transformatorul de putere montat pe tampon de ulei mineral de 2,5 mva are performanțe excelente de izolație electrică, conductivitate termică bună și avantaje de rentabilitate. În comparație cu fluidele de izolare alternative, cum ar fi esterii naturali, deși uleiul mineral are un punct de aprindere mai scăzut, are o fluiditate mai bună la temperaturi scăzute și o fiabilitate mai mare în regiunile reci în timpul funcționării.

Transformatorul cu priză acceptă două tipuri de linii de intrare: Primul este tipul de alimentare de rețea inelă, care este echipat cu două seturi de bucșe primare (un total de 6, atât pentru liniile de intrare, cât și pentru cele de ieșire) și un comutator intern de sarcină cu patru poziții. Poate conecta transformatorul în serie la circuitul de rețea inel, permițând izolarea defecțiunilor și întreținerea non-stop. Transformatorul de putere montat pe suport de ulei mineral de 2,5 mva este de obicei recomandat pentru această configurație. Tipul de alimentare radială este echipat doar cu o bucșă primară și oferă o sursă de alimentare cu o singură linie, cu costuri mai mici, dar cu o fiabilitate redusă în consecință.

Impedanța de scurtcircuit este un parametru important al unui transformator, care afectează direct nivelul curentului de scurtcircuit al sistemului și rata de reglare a tensiunii. Valoarea tipică a impedanței unui transformator de putere montat pe suport este de 5,0% până la 7,5%, iar valoarea țintă de proiectare este de obicei setată la 5,75%. O impedanță de 5,75% înseamnă că atunci când are loc un scurtcircuit trifazat pe partea secundară, curentul de scurtcircuit este de aproximativ 1/0,0575 din curentul nominal, care este de aproximativ 17,4 ori curentul nominal. Luând ca exemplu partea de joasă tensiune de 400 V, curentul nominal este de aproximativ 3608 A, iar curentul de scurtcircuit este de aproximativ 62,8 kA, ceea ce se află în intervalul pe care îl poate rezista aparatul de comutare de medie tensiune.

În timpul sarcinii complete, căderea de tensiune este de aproximativ 5,75%, ceea ce este acceptabil pentru sarcini industriale generale. Conform standardului IEC 60076, transformatorul de putere montat pe tampon de ulei mineral de 2,5 mva are capacitatea de scurtcircuit de a rezista la efectele termice și la efectele de stabilitate dinamică.

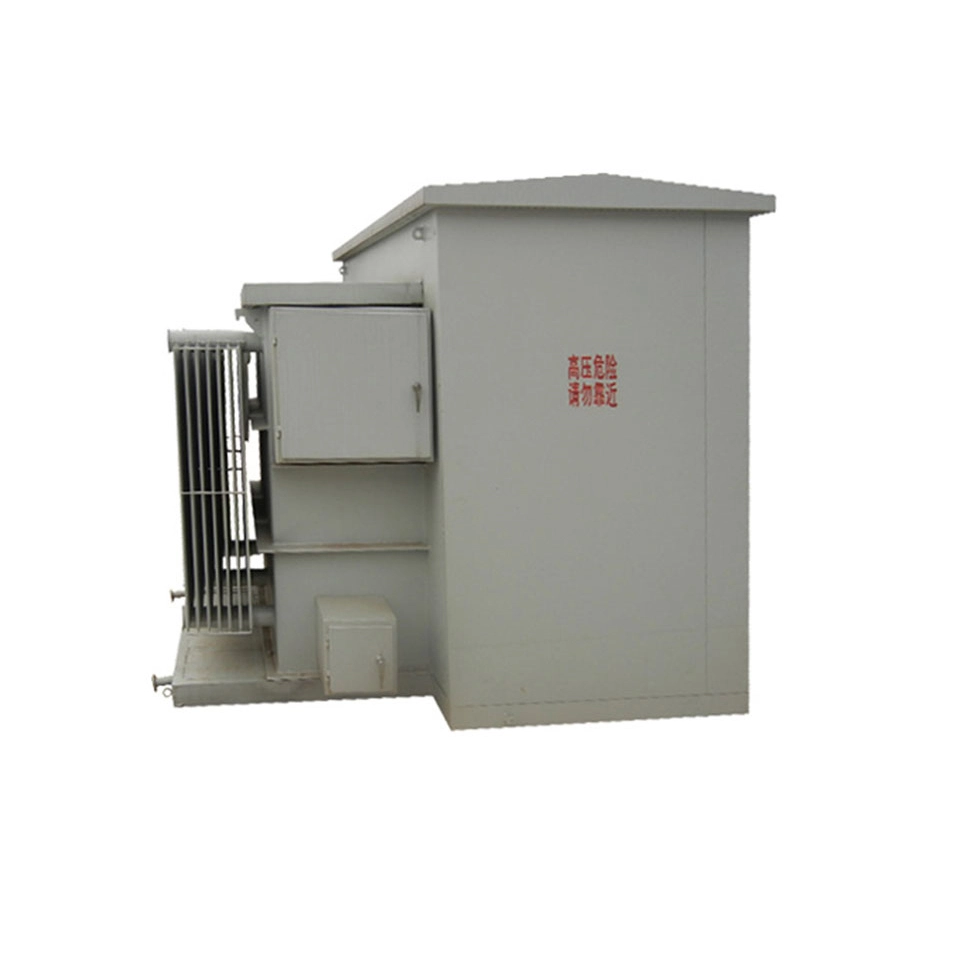

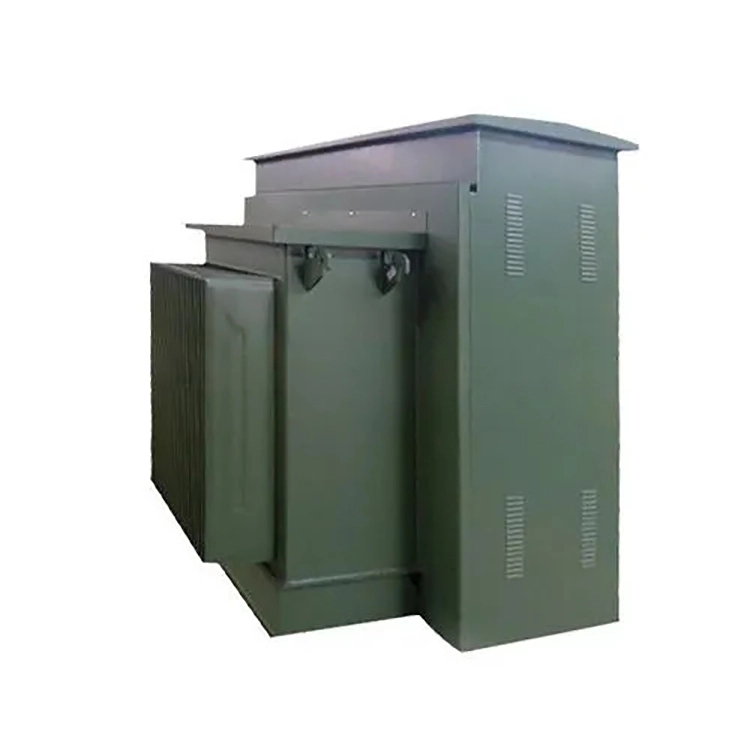

2 5mva Mineral Oil Pad Mounted Power Transformer

Parametru tehnic:

Numele produsului	Transformator de putere montat pe tampon de ulei mineral de 2,5 mva
Frecvenţă	50 Hz / 60 Hz
Tensiune primară	Clase comune: 12,47 kV, 13,8 kV, 24,94 kV, 34,5 kV
Tensiune secundară	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
Impedanță de scurtcircuit	5,75%
Metoda de răcire	ONAN (Configurație standard) / ONAF (upgrade opțional)
Fără pierdere de încărcare	≤ 2700 W
Pierdere de sarcină	≤ 15500 W până la 26500 W

Î: Pentru un transformator de putere montat pe suport de ulei mineral de 2,5 mva, de ce este încă necesar să acordați atenție pierderii fără sarcină atunci când funcționează în condiții de sarcină ușoară sau fără sarcină pentru o perioadă lungă de timp?

R: Deoarece pierderea fără sarcină constă în principal din două părți: În primul rând, pierderea prin histerezis: pierderea de energie generată atunci când miezul de fier este magnetizat în mod repetat într-un câmp magnetic alternativ. În al doilea rând, pierderea curenților turbionari: pierderea de căldură cauzată de curentul circulant indus în miezul de fier de câmpul magnetic alternativ.

Chiar dacă partea secundară a transformatorului de putere este complet deschisă în circuit sau în stare neîncărcată, partea sa primară încă consumă o cantitate constantă de pierderi fără sarcină. Iar pierderea fără sarcină duce la facturi de electricitate cuantificabile și care se acumulează continuu. Pentru scenariile cu o durată de funcționare de peste 3000 de ore, atunci când se selectează modelul, ar trebui să se acorde prioritate celor cu pierderi mai mici fără sarcină (cum ar fi folosirea tablelor de oțel silicon orientate cu conductivitate magnetică ridicată sau a miezurilor de aliaj amorf). Chiar dacă costul inițial de achiziție crește cu 15 la 20%, diferența poate fi recuperată prin economii de energie electrică în termen de doi ani.
