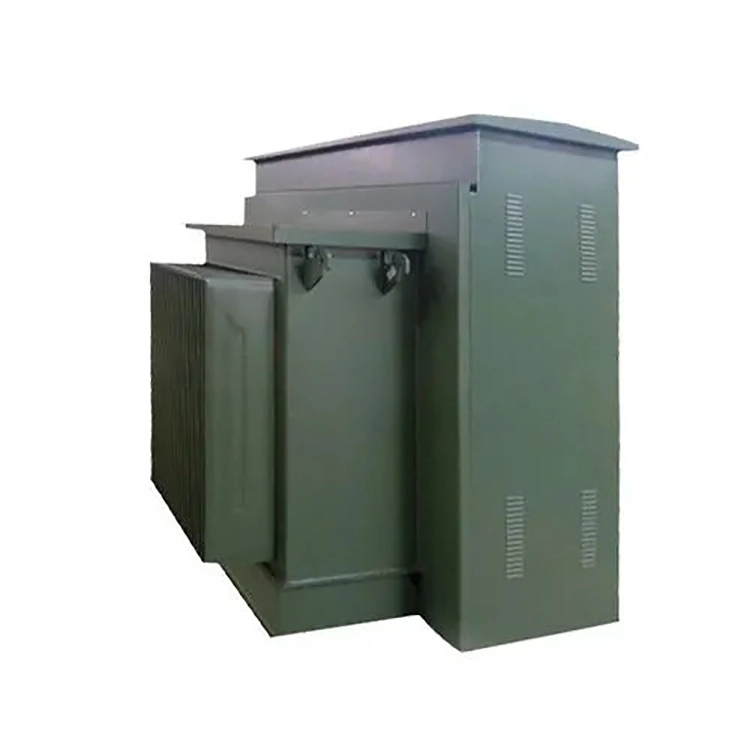

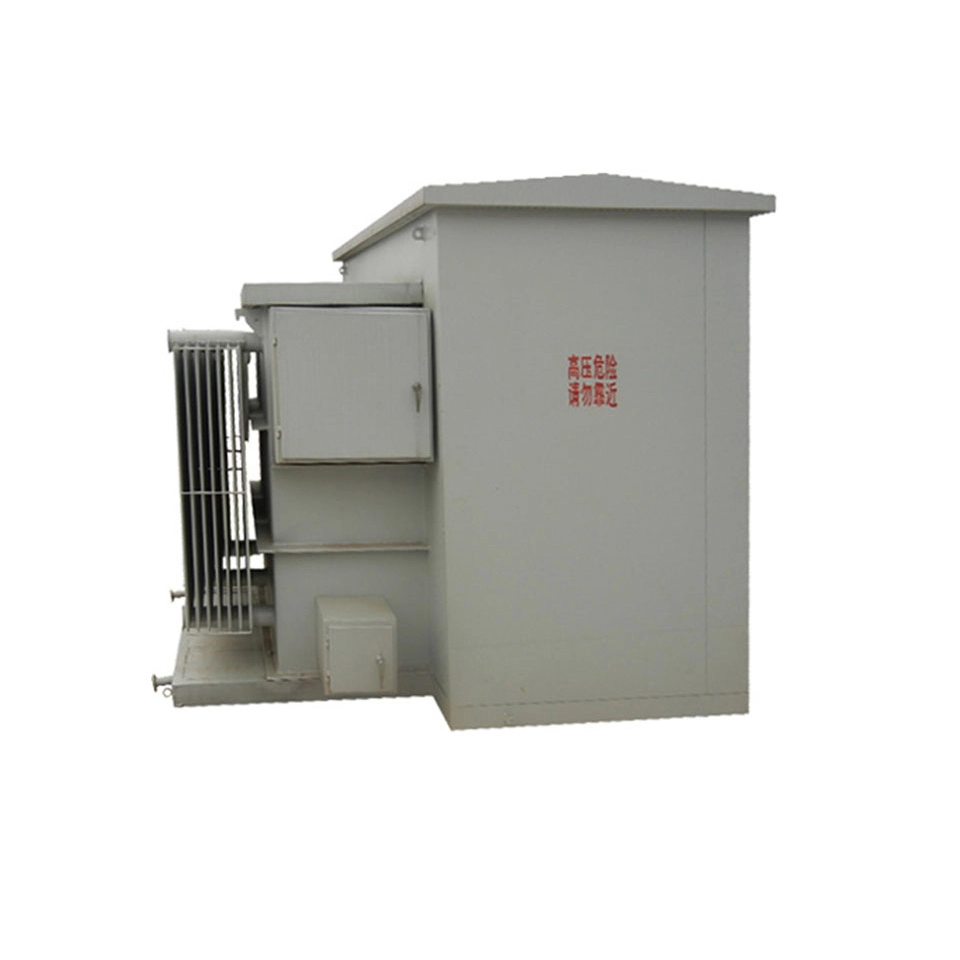

Transformator 100 Kva trifazic montat

Transformatorul de 100 kva trifazat este un echipament complet de distribuție a energiei în aer liber. Interiorul dulapului este împărțit în trei camere independente: camera de înaltă tensiune, camera transformatorului și camera de joasă tensiune.

Acesta integrează întrerupătoare de înaltă tensiune, siguranțe, paratrăsnet, corp transformator principal, întrerupătoare de distribuție de joasă tensiune, contoare și diverse dispozitive de protecție. Aspectul general este îngrijit și compact și nu trebuie construită nicio cameră separată de distribuție a energiei.

Specificația standard de tensiune a transformatorului. Adoptă grupul de conexiune Dyn11 și funcționează la 50 de herți de frecvență industrială. Curenții nominali de înaltă și joasă tensiune sunt adaptați pentru a îndeplini cerințele. Performanța de transmisie a transformatorului este stabilă și fiabilă. Transformatorul de 100 kva cu 3 faze montat pe suport are capabilități excelente de disipare a căldurii. Are două forme de răcire: auto-răcire cu ulei și răcire cu aer de tip uscat. De asemenea, are caracteristici de protecție împotriva prafului și ploii.

Pierderea de funcționare este scăzută, zgomotul de rulare este mic și este echipat cu multiple mecanisme de protecție de siguranță pentru suprasarcină, scurtcircuit și lovituri de trăsnet. Are o puternică capacitate anti interferență, se poate adapta la operațiuni complexe de mediu în aer liber pentru o lungă perioadă de timp, are o stabilitate excelentă a sursei de alimentare, iar întreținerea și reparația ulterioară sunt relativ simple.

Specificatii tehnice:

Î: Pentru un transformator de 100 kva trifazat montat pe pad, atunci când este instalat în aer liber, de ce trebuie să se distingă două configurații, și anume „tipul alimentator de rețea inel” și „tipul alimentator radial”?

R: În configurația alimentatorului de radiații, partea primară a transformatorului este conectată doar la un singur cablu și nu există un comutator de sarcină în interior, rezultând o structură simplă și un cost mai mic. Cu toate acestea, dezavantajul fatal al acestei metode este că, atunci când transformatorul de 100 kva cu 3 faze montat pe pad are nevoie de întreținere sau această secțiune a cablului eșuează, întreaga sursă de alimentare trebuie întreruptă, ceea ce face ca toți utilizatorii din aval de pe aceeași linie să fie complet opriți. Fiabilitatea sursei de alimentare depinde complet de continuitatea unui singur canal.

În configurația alimentatorului de rețea inelă, partea primară a transformatorului de 100 kva trifazat montat pe suport este rezervată cu două porturi de interfață de intrare și un comutator de sarcină încorporat, care poate fi conectat în serie la circuitul rețelei de inel. Atunci când transformatorul însuși trebuie scos din funcțiune sau un cablu pe o parte se defectează, comutatorul de sarcină poate fi acționat pentru a izola transformatorul de 100 kva trifazic montat pe suport de rețeaua inelă, menținând în același timp continuitatea liniei principale principale a rețelei inelare, permițând altor utilizatori să li se furnizeze în continuare energie prin cealaltă parte a cablului, fără a întrerupe astfel întreținerea cablului principal și fără a întrerupe întreținerea cablului principal. defecțiuni doar izolând secțiunea defectă fără extinderea zonei de întrerupere a curentului. Deși această configurație adaugă un echipament de comutator lateral principal și o a doua bucșă de intrare, costul crește cu aproximativ 15% până la 20%, dar îmbunătățește semnificativ indicatorii de disponibilitate a puterii ai sistemului de distribuție.

Echipamente

Detaliu produs

Tip inel

Tip terminal

Corpul transformatorului

Produs în proces

Centrul de testare

Atelier de bobinaj
