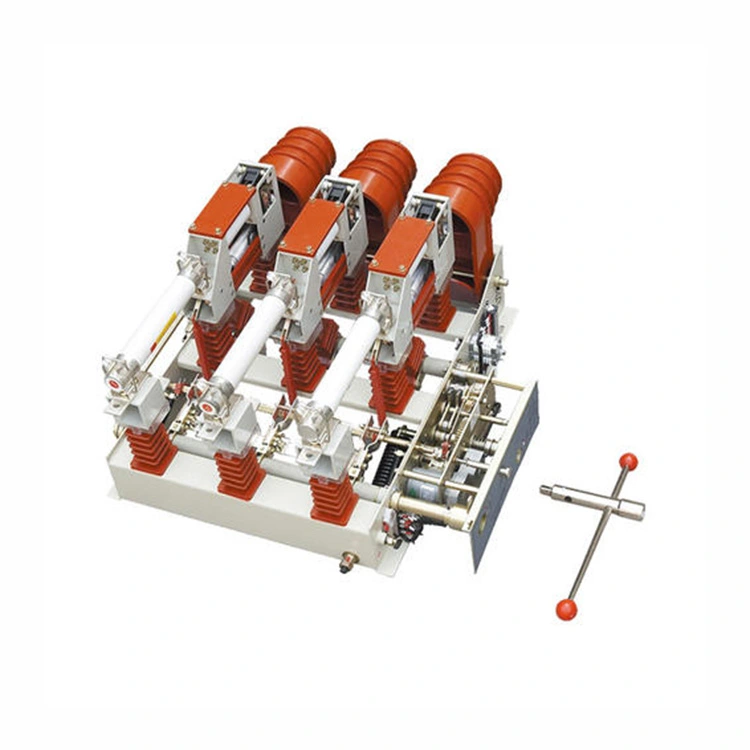

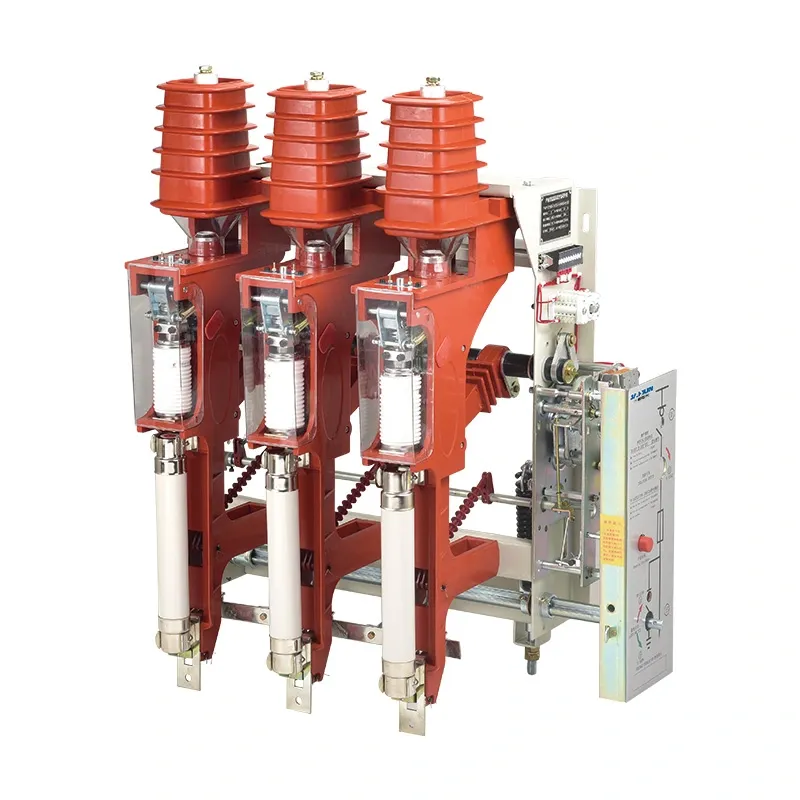

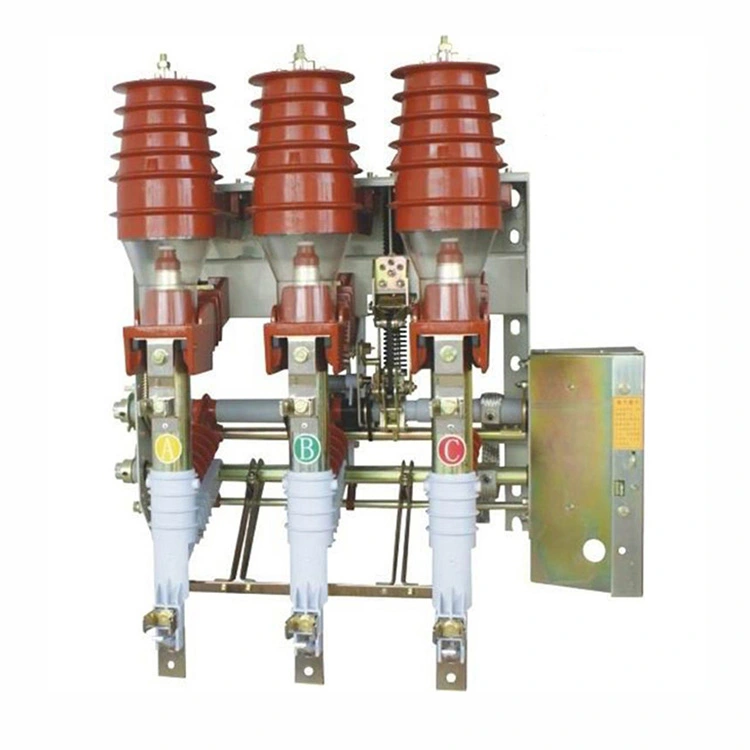

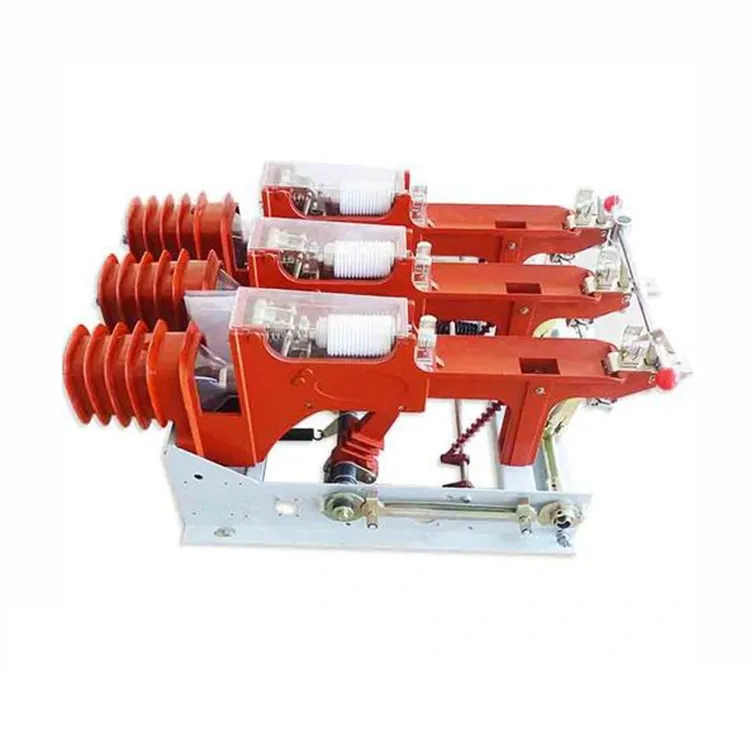

Întrerupător de întrerupere a încărcăturii siguranței de vid Mv 11kv

Întrerupătorul de întrerupere a siguranței în vid mv 11kv este un aparat de comutare trifazat de medie tensiune cu o tensiune nominală de 12 kV și o frecvență nominală de 50 Hz. Este proiectat pentru producerea și întreruperea curenților de sarcină, curenții de buclă, curenții transformatorului fără sarcină și curenții de încărcare a cablurilor, precum și pentru închiderea curenților de scurtcircuit. Când este echipat cu un întrerupător de împământare, întrerupătorul de sarcină este capabil să reziste curenților de scurtcircuit. Caracteristica structurală poate fi prezentată după cum urmează:

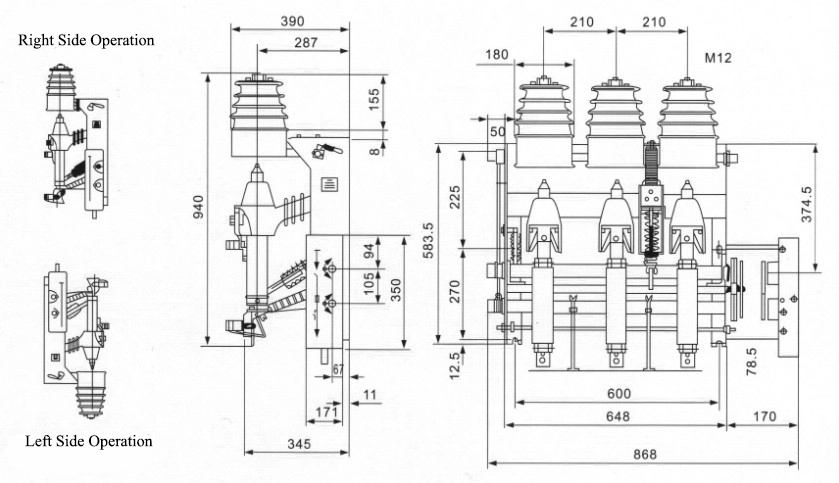

1. Întrerupătorul de sarcină, întrerupătorul de împământare, siguranța și mecanismul de operare sunt montate pe un singur cadru, permițând combinații flexibile. Designul este compact, cu dimensiuni de gabarit mici și instalare ușoară.

2. Echipat cu scuturi izolate pentru contactele fixe, unitatea principală inelă realizează izolarea internă fără a necesita bariere de fază la fază sau partiții izolatoare la punctele de rupere, ceea ce previne în mod eficient accidentele cu arcul electric în interiorul dulapului.

3. Este prevăzută o interblocare mecanică fiabilă între întrerupătorul de întrerupere a siguranței în vid mv, întrerupătorul de împământare și siguranța, pentru a asigura conformitatea cu cerințele de siguranță „cinci prevenire”.

4. Două moduri de funcționare sunt disponibile pe un întrerupător de întrerupere a sarcinii cu siguranțe de vid mv: funcționare manuală și funcționare motorizată cu sursă dublă AC/DC.

Parametru produs:

Întrebări frecvente despre produs:

Î: Cum îmbunătățește tehnologia de vid performanța pe un întrerupător de întrerupere a sarcinii cu siguranțe de vid mv 11kv?

R: Întrerupătorul cu vid oferă un mediu curat și fiabil de stingere a arcului. Acesta asigură stingerea rapidă a arcului la curentul zero, reduce uzura prin contact, minimizează cerințele de întreținere și elimină preocupările de mediu asociate cu gazul SF₆.

Î: Ce rol joacă siguranțele în combinația întrerupător de sarcină și siguranță?

R: Siguranțele acționează ca protecție de rezervă, întrerupând curenții mari de defect peste capacitatea comutatorului de întrerupere a sarcinii. Aceștia operează, de asemenea, un mecanism de percuție care declanșează întrerupătorul în timpul unei defecțiuni, asigurând deconectarea coordonată a circuitului.

Î: Care sunt avantajele față de un întrerupător convențional?

R: În timp ce întreruptoarele de circuit oferă o capacitate completă de eliminare a defecțiunilor, întrerupătorul de întrerupere a siguranței cu vid oferă o soluție mai compactă, mai eficientă din punct de vedere al costurilor și mai ușor de întreținut pentru aplicațiile la nivel de distribuție. Este potrivită în special pentru protecția transformatoarelor în care coordonarea siguranței și a comutatorului este suficientă.
