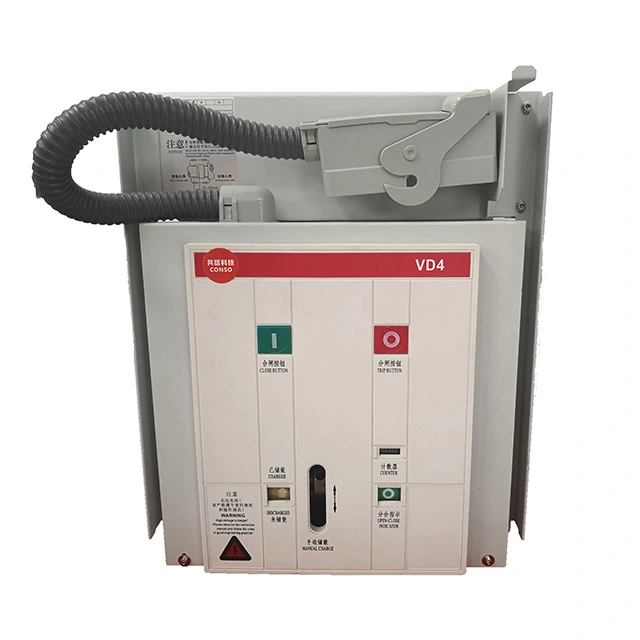

A Întrerupător în vid (VCB)este unul dintre cele mai fiabile și utilizate dispozitive de comutare în sistemele de alimentare cu tensiune medie. Prin utilizarea vidului ca mediu de stingere a arcului, VCB-urile oferă performanțe superioare de izolare, durată lungă de viață, întreținere minimă, și compatibilitate excelentă cu mediul.
În acest ghid aprofundat, vom explicace este un întrerupător în vid, cum funcționează, estecomponente cheie, avantaje față de alte întrerupătoare, șiaplicații tipice. Acest articol este conceput pentru a ajuta inginerii, Contractorii EPC și factorii de decizie privind sistemele de alimentare înțeleg clar de ce VCB-urile au devenit alegerea preferată în rețelele electrice moderne.
A Întrerupător în vid (VCB)este un tip de aparatura electrică concepută pentru a proteja circuitele electrice prin întrerupere fluxul de curent în condiții normale și de defecțiune. Spre deosebire de întrerupătoarele de petrol sau gaz, un VCB folosește amediu cu vid înaltca mediu de stingere a arcului.
Când contactele din interiorul întreruptorului se separă, arcul electric generat se stinge rapid în vid datorită absenței ionizabilului. particule. Acest lucru face ca întreruptoarele cu vid să fie extrem de eficiente și sigure pentru domeniile de medie tensiune, de obicei de la3,3 kV până la 36 kV.
Principiul de funcționare al unui întrerupător de circuit în vid se bazează perecuperarea rapidă a rigidității dielectrice în vid. Când apare o defecțiune, mecanismul întrerupător separă contactele din interiorul unui întrerupător de vid sigilat.
Această stingere eficientă a arcului este motivul pentru care sunt cunoscute întreruptoarele cu vidcapacitate mare de rupereşirezistență electrică lungă.
| Componentă | Funcţie |
|---|---|
| Întrerupător de vid | Stinge arcul și întrerupe fluxul de curent |
| Contacte fixe și în mișcare | Conduceți și întrerupeți curentul electric |
| Mecanism de operare | Oferă energie mecanică pentru deschiderea și închiderea contactelor |
| Carcasă izolatoare | Asigură izolare electrică și siguranță |
| Circuit de control | Gestionează declanșarea, închiderea și logica de protecție |
În comparație cu tehnologiile tradiționale, întreruptoarele cu vid oferă o soluție echilibrată pentru performanță, durabilitate și costul ciclului de viață.
| Caracteristica | VCB | SF₆ CB | Ulei CB |
|---|---|---|---|
| Arc Mediu | Vid | Gaz SF₆ | Ulei |
| Întreţinere | Foarte Scăzut | Mediu | Ridicat |
| Impactul asupra mediului | Ecologic | Ridicat (gaz cu efect de seră) | Risc de poluare |
| Tensiune tipică | Până la 36 kV | Până la 800 kV | Până la 33 kV |
Întreruptoarele cu vid sunt utilizate pe scară largă în:
Producătorii caXiFaoferiți soluții de întrerupător de circuit în vid concepute pentru a satisface standarde internaționale și cerințe diverse de aplicare.
Când selectați un VCB, luați în considerare următorii factori:
Unul dintre cele mai mari avantaje ale întrerupătoarelor de circuit în vid este lorcerere redusă de întreținere. Deoarece nu există ulei sau gaz de înlocuit, inspecțiile de rutină se concentrează în principal pe piesele mecanice și pe circuitele de control.
În condiții normale de funcționare, un VCB poate atinge o durată de viață de20–30 de ani.
Vidul oferă o rezistență dielectrică excelentă și o stingere rapidă a arcului, asigurând o întrerupere sigură și fiabilă.
Da. VCB-urile nu folosesc ulei sau gaz SF₆, ceea ce le face una dintre cele mai ecologice tehnologii de întrerupător.
Întreruptoarele în vid sunt utilizate în principal în sistemele de medie tensiune de până la 36 kV.
De obicei, VCB-urile necesită întreținere minimă, cu inspecții periodice la fiecare câțiva ani.
Dacă sunteți în căutarea unor soluții fiabile, eficiente și responsabile cu mediul înconjurător, întrerupătoarele cu vid,XiFaoferă o gamă largă de produse adaptate sistemelor de alimentare moderne. Simțiți-vă liber săcontactaţi-nepentru a obține suport de specialitate, îndrumare tehnică și soluții personalizate pentru proiectul dvs.
