Cum un transformator de curent CT cu secvență zero îmbunătățește protecția împotriva defecțiunii la pământ

Rezumatul articolului: A Transformator de curent CT cu secvență zero Tip gogoșieste o componentă de detectare importantă pentru detectarea defecțiunilor la pământ, a curenților de scurgere și a anomaliilor de izolație în sistemele electrice. Cu un miez toroidal care înconjoară conductorii, poate detecta curentul rezidual produs atunci când suma vectorială a curenților de fază nu mai este zero. Acest articol explică principiul său de funcționare, construcția, caracteristicile tehnice, aplicațiile, considerentele de selecție și de ce calitatea fiabilă a producției contează pentru sistemele moderne de protecție a energiei electrice.

Cuprins

1. Ce este un transformator de curent CT cu secvență zero tip donut?
2. Cum funcționează un CT cu secvență zero de tip gogoși?
3. Care sunt caracteristicile cheie ale construcției?
4. Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?
5. Unde este folosit în mod obișnuit un CT cu secvență zero?
6. Cum ar trebui să selectați CT cu secvență zero potrivită?
7. Care sunt principalele avantaje?
8. Întrebări frecvente despre tipul de gogoașă a transformatorului de curent CT cu secvență zero
9. Concluzie

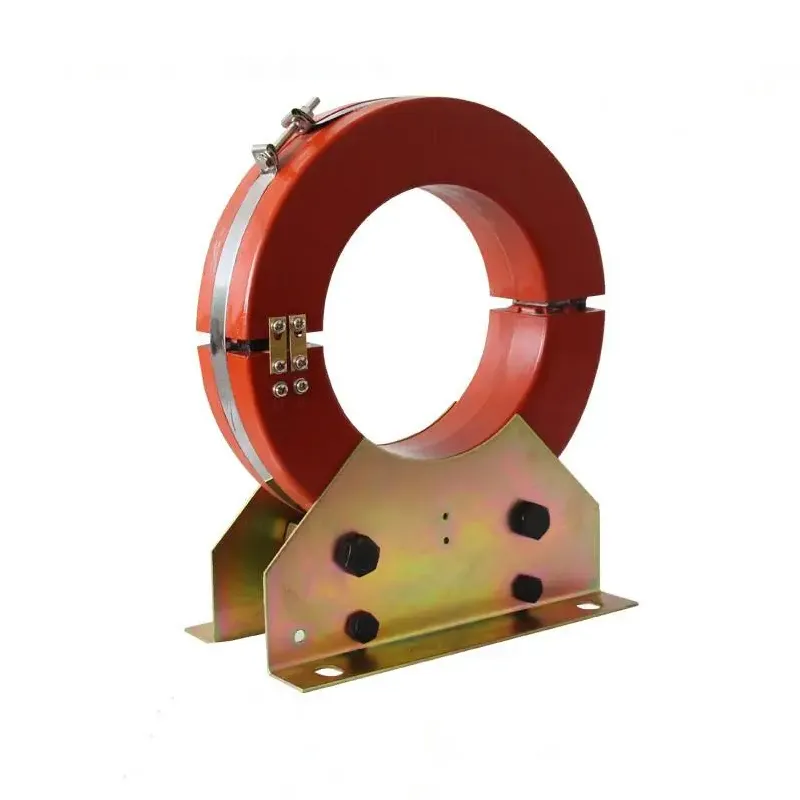

Ce este un transformator de curent CT cu secvență zero tip donut?

Pentru inginerii electrici și profesioniștii în distribuția de energie, detectarea precisă a curentului rezidual este esențială pentru identificarea defecțiunilor înainte ca acestea să se transforme în deteriorarea echipamentului, pericole de incendiu sau întreruperi neașteptate de alimentare. OTransformator de curent CT cu secvență zero Tip gogoșieste special conceput pentru acest scop.

Spre deosebire de un transformator de curent convențional care măsoară în primul rând curentul care curge printr-un conductor individual, un CT cu secvență zero monitorizează efectul magnetic combinat al mai multor conductori care trec prin miezul său toroidal. În condiții normale trifazate, suma vectorială a curenților de fază este aproximativ zero. Când are loc o scurgere sau o defecțiune la pământ, se dezvoltă un dezechilibru, creând un curent cu ordine zero măsurabil.

Conform informațiilor despre produs furnizate deXiFa, CT cu secvență zero folosește un miez toroidal și o înfășurare secundară și este proiectat pentru aplicații inclusiv protecția împotriva defecțiunii la pământ, detectarea curentului de scurgere, monitorizarea izolației și protecția releului. Produsul este potrivit pentru sisteme de alimentare de 50 Hz și diferite configurații de punct neutru.

Pentru cumpărătorii care caută un transformator de curent CT cu secvență zero tip donut, înțelegerea atât a principiului electric, cât și a construcției fizice este importantă înainte de a selecta un model.

Cum funcționează un CT cu secvență zero de tip gogoși?

Principiul de funcționare se bazează pe echilibrul magnetic al conductorilor care trec prin deschiderea CT. Într-un circuit trifazat sănătos, curenții se echilibrează în mod normal unul pe celălalt, astfel încât fluxul magnetic rezultat în interiorul miezului toroidal rămâne foarte mic.

Când are loc o defecțiune a izolației sau o scurgere la pământ, o parte din curent ia o cale neintenționată către masă. Echilibrul actual este deci perturbat. Fluxul magnetic rezidual rezultat induce un semnal secundar care poate fi transmis unui releu de protecție, instrument de monitorizare sau alt echipament de control.

Procesul de detectare simplificat poate fi înțeles după cum urmează:

1. Conductorii de fază trec prin miezul CT toroidal.
2. CT detectează continuu câmpul magnetic combinat.
3. Un dezechilibru de curent produce curent de secvență zero.
4. Înfășurarea secundară generează un semnal electric corespunzător.
5. Sistemul de protecție evaluează semnalul.
6. Dacă pragul de protecție prestabilit este depășit, releul poate iniția o alarmă sau o întrerupere a circuitului.

Acest aranjament oferă o metodă practică pentru detectarea curenților reziduali relativ mici, fără a necesita un CT convențional pe fiecare conductor individual.

Care sunt caracteristicile cheie ale construcției?

Performanța unui CT cu secvență zero de tip gogoși depinde în mare măsură de miezul magnetic, de înfășurare, de sistemul de izolație, de carcasă și de precizia de fabricație. XiFa afirmă că produsul său foloseștesârmă emailată de cupru fără oxigenpentru înfășurarea și foile de oțel siliconat de înaltă permeabilitate pentru miezul magnetic. Aceste alegeri de materiale sunt menite să susțină conductivitatea electrică, rezistența mecanică și sensibilitatea la curenți mici de secvență zero.

Miez magnetic toroidal

Miezul circular creează o cale magnetică închisă în jurul conductorilor. Permeabilitatea magnetică ridicată ajută CT să răspundă eficient la curenții reziduali relativ mici.

Înfășurare secundară

Înfășurarea secundară transformă fluxul magnetic detectat într-un semnal electric utilizabil pentru echipamente de protecție și monitorizare. Calitatea bobinajului afectează direct consistența semnalului și fiabilitatea pe termen lung.

Izolație și încapsulare

Structura produsului poate include rășină epoxidică sau carcasă din cauciuc siliconic. O astfel de protecție ajută la îmbunătățirea rezistenței la umiditate și contaminarea mediului, ceea ce este deosebit de important în mediile de distribuție electrică.

Opțiuni Solid-Core și Split-Core

Cerințele de instalare pot varia. Proiectele cu miez solid necesită, în general, ca cablurile să fie trecute prin CT înainte de conectare, în timp ce configurațiile cu miez divizat pot fi utile pentru proiectele de modernizare în care deconectarea conductorilor existenți este nedorită.

Ce specificații tehnice ar trebui să ia în considerare cumpărătorii?

Alegerea unui CT nu ar trebui să depindă niciodată doar de diametrul fizic. Compatibilitatea electrică, cerințele pentru relee, aranjarea conductorilor și condițiile de instalare trebuie evaluate împreună.

Specificațiile publicate de producător listează mai multe modele LXK, inclusiv versiunile Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 și Φ240, cu diferite combinații de releu, conexiune, scară-valoare și curent primar. Cumpărătorii ar trebui să confirme configurația exactă cu producătorul înainte de a plasa o comandă.

Unde este folosit în mod obișnuit un CT cu secvență zero?

Capacitatea de a detecta curent rezidual face ca acest tip de CT să fie util într-o gamă largă de aplicații de protecție electrică. Poate fi integrat în sistemele de protecție unde este importantă detectarea precoce a scurgerilor sau a defecțiunilor la pământ.

• Protecție împotriva defecțiunii la pământ:Detectează curentul rezidual asociat cu defecțiunile la masă.
• Monitorizarea curentului de scurgere:Ajută la identificarea căilor anormale ale curentului.
• Monitorizarea izolației:Sprijină identificarea condițiilor de izolație deteriorate.
• Sisteme de distribuție a energiei:Oferă informații despre curent rezidual pentru releele de protecție.
• Rețele inteligente:Poate fi integrat în sisteme inteligente de monitorizare și protecție.
• Echipamente industriale:Ajută la monitorizarea echipamentelor electrice acolo unde este necesară detectarea continuă a defecțiunilor.
• Construirea rețelelor electrice:Sprijină siguranța electrică și protecția distribuției.
• Sisteme de tranzit feroviar:Poate fi încorporat în sisteme specializate de monitorizare electrică.

XiFa identifică în mod specific rețelele inteligente, tranzitul feroviar, sistemele electrice ale clădirilor și monitorizarea echipamentelor industriale printre domeniile de aplicare pentru produsele sale CT cu secvență zero.

Cum ar trebui să selectați CT cu secvență zero potrivită?

Pentru echipele de achiziții, selectarea modelului potrivit implică mai mult decât simpla alegere a celui mai mare nucleu disponibil. O evaluare sistematică poate reduce problemele de compatibilitate și poate îmbunătăți eficiența instalării.

1. Verificați aranjamentul cablurilor.Confirmați numărul și aranjamentul conductorilor care vor trece prin deschiderea CT.
2. Măsurați diafragma necesară.Asigurați-vă că diametrul interior oferă un spațiu suficient pentru cablurile existente.
3. Confirmați releul de protecție.Ieșirea CT și caracteristicile releului trebuie să fie compatibile.
4. Verificați sistemul electric.Verificați frecvența, configurația neutră, metoda de împământare și alte cerințe de sistem.
5. Evaluați mediul de instalare.Umiditatea, poluarea, temperatura și spațiul disponibil de instalare pot influența construcția corespunzătoare.
6. Luați în considerare cerințele de modernizare.Designurile cu miez divizat pot oferi o mai mare comoditate atunci când cablurile existente nu pot fi deconectate cu ușurință.
7. Verificați calitatea producătorului.Materialul de bază, materialele de înfășurare, izolația, procedurile de testare și consistența de fabricație trebuie luate în considerare înainte de achiziționarea în vrac.

Pentru cumpărătorii internaționali care se aprovizionează de la un producător sau furnizor din China, documentația tehnică și confirmarea modelului trebuie obținute înainte de cumpărare. Acest lucru este deosebit de important atunci când CT va fi integrat într-un sistem de protecție mai mare.

Care sunt principalele avantaje?

Un CT cu secvență zero de tip gogoși selectat corespunzător poate oferi mai multe beneficii practice pentru sistemele de protecție electrică:

• Sensibilitate mare:Un miez magnetic adecvat poate ajuta la detectarea curenților reziduali mici.
• Structura compacta:Configurația toroidală se poate potrivi eficient în jurul conductorilor existenți.
• Detecție non-intruzivă:Detectarea curentului se realizează fără a plasa înfășurarea primară în serie cu circuitul.
• Integrarea protecției:Semnalele secundare pot fi conectate la relee de protecție și la echipamente de monitorizare.
• Instalare flexibila:Opțiunile de construcție disponibile pot găzdui diferite scenarii de instalare.
• Gamă largă de aplicații:Potrivit pentru medii industriale, comerciale, de infrastructură și de distribuție a energiei electrice.

Designul produsului XiFa combină un miez toroidal cu o înfășurare secundară și o carcasă de protecție, în timp ce selecția materialului menționat pune accentul pe conductivitate, rezistență mecanică și sensibilitate magnetică.

Întrebări frecvente despre tipul de gogoașă a transformatorului de curent CT cu secvență zero

Pentru ce este folosit un transformator de curent CT cu secvență zero tip donut?

Este folosit în primul rând pentru a detecta secvența zero sau curent rezidual cauzat de defecțiuni la pământ, curenți de scurgere și probleme de izolație. Semnalul rezultat poate fi furnizat releelor ​​de protecție sau echipamentelor de monitorizare.

Cum detectează un CT de tip gogoașă o defecțiune la pământ?

Conductorii trec prin miezul toroidal. În condiții echilibrate, efectele lor magnetice se anulează în mare măsură. O eroare la pământ creează un dezechilibru, producând un flux magnetic rezidual pe care CT-ul îl transformă într-un semnal electric secundar.

Ce dimensiuni de miez sunt disponibile?

Informațiile despre produs XiFa la care se face referire listează modelele LXK cu configurații Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 și Φ240. Specificațiile exacte trebuie verificate în funcție de modelul selectat și aplicația de protecție.

Poate fi folosit un CT cu secvență zero pentru proiecte de modernizare?

Da. Structurile cu miez solid și cu miez divizat servesc diferite cerințe de instalare. Un design cu miez divizat poate fi avantajos acolo unde cablurile existente nu pot fi deconectate în timpul instalării.

Ce ar trebui să furnizez atunci când solicit o ofertă?

În mod ideal, echipele de achiziții ar trebui să furnizeze deschiderea miezului necesară, frecvența sistemului, aranjamentul conductorilor, modelul releului, metoda de conectare, cerințele de curent primar, mediul de instalare și cantitatea. Furnizarea acestor detalii ajută un producător sau furnizor din China să recomande o configurație compatibilă mai eficient.

Concluzie

A Transformator de curent CT cu secvență zero Tip gogoșioferă o abordare concentrată și practică a detectării curentului rezidual, făcându-l valoros pentru protecția la pământ, monitorizarea scurgerilor, supravegherea izolației și protecția electrică inteligentă. Miezul său toroidal, înfășurarea secundară, structura de izolație și configurația de instalare influențează toate performanța sistemului. Informațiile despre produse publicate de XiFa evidențiază oțel siliconic de înaltă permeabilitate, sârmă emailată cu cupru fără oxigen, mai multe dimensiuni ale miezului LXK și compatibilitatea cu sistemele de alimentare de 50 Hz.

Dacă vă procurați o sursă de încredereTransformator de curent CT cu secvență zero Tip gogoșipentru un nou proiect de distribuție a energiei, sistem de protecție sau aplicație de modernizare,contactaţi-nela XiFa pentru a discuta despre cerințele dumneavoastră tehnice, selecția modelului și oferta. Furnizarea parametrilor sistemului dumneavoastră în avans poate ajuta la accelerarea procesului de potrivire a produselor și de achiziție.
