Într-un centru de date plin de mii de servere, fiecare watt de putere consumat trebuie monitorizat cu precizie. Managerul unității se bazează pe o rețea de contoare pentru a urmări consumul de energie, a identifica ineficiențele și a aloca costurile. În centrul fiecăruia dintre acești metri se află aTransformator de curent CT— un senzor modest care îndeplinește în tăcere una dintre cele mai critice sarcini în măsurarea electrică. Fără această componentă, monitorizarea precisă a puterii ar fi aproape imposibilă. Transformatoarele de curent sunt puntea esențială între lumea de înaltă tensiune și curent mare a distribuției de energie și electronica sensibilă și de putere redusă a sistemelor moderne de contorizare.
Deci, ce face ca un transformator de curent CT să fie senzorul cheie pentru sistemele de contorizare electrică? Răspunsul constă în trei capacități fundamentale: măsurarea precisă a curentului într-o gamă dinamică largă, izolarea galvanică completă între circuitul primar și echipamentul de măsurare și capacitatea de a furniza o ieșire standardizată, de curent scăzut, care este ușor de procesat de contoare și relee de protecție. Acest articol va explora principiile de proiectare, caracteristicile de performanță și considerațiile de aplicare care fac transformatoarele de curent indispensabile în măsurarea electrică. De la fizica inducției magnetice până la provocările practice ale preciziei și saturației, vom analiza ingineria care permite acestor dispozitive să livreze măsurători fiabile în orice, de la submetre rezidențiale până la substații de înaltă tensiune.

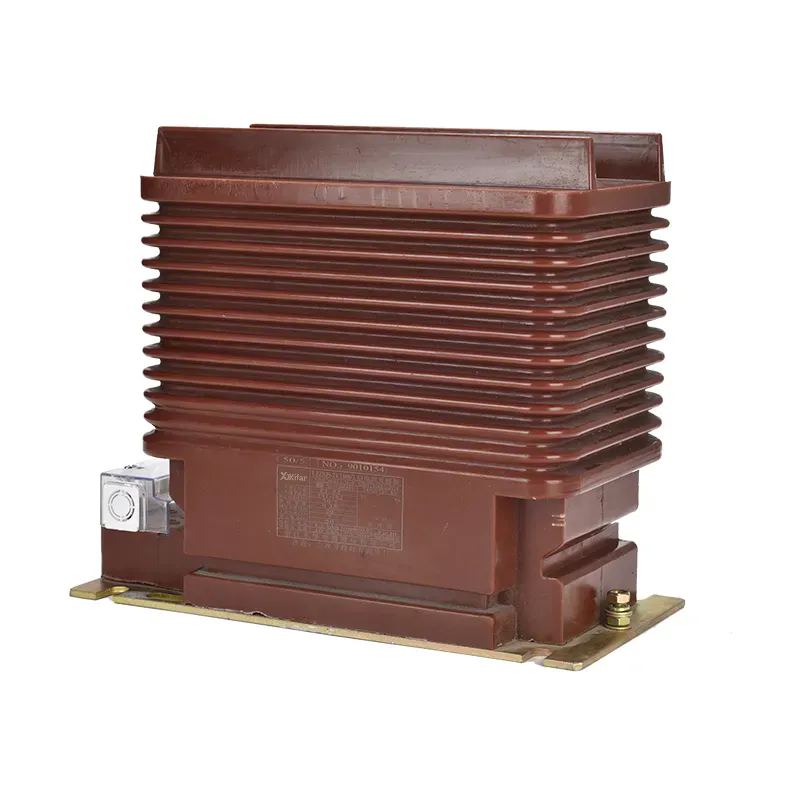

Un transformator de curent CT este un tip de transformator de instrument proiectat pentru a produce un curent redus, scalat cu precizie, care este proporțional cu curentul care curge într-un conductor primar. Este un dispozitiv pasiv care funcționează pe principiul inducției electromagnetice. Conductorul primar - firul care transportă curentul de măsurat - trece prin miezul CT, care este de obicei un inel de material magnetic de înaltă permeabilitate, cum ar fi oțelul siliconic sau un aliaj nanocristalin. Acest conductor primar acționează ca o înfășurare primară cu o singură tură. Înfășurarea secundară, constând din multe spire de fir de cupru izolat înfășurate în jurul miezului, asigură curentul de ieșire. Când curentul alternativ trece prin conductorul primar, acesta creează un flux magnetic variabil în miez. Acest flux induce un curent în înfășurarea secundară care este proporțional cu curentul primar, scalat de raportul spirelor.
Imaginați-vă un transformator de curent ca o cântar de precizie care măsoară greutatea unui elefant cântărind un eșantion mic, reprezentativ. Curentul primar este elefantul - mare și greu de manevrat. Curentul secundar este eșantionul mic - ușor de măsurat și sigur de manipulat. Raportul de viraje al CT determină factorul de scalare. De exemplu, un CT 1000:5 înseamnă că atunci când 1000 de amperi trec prin primar, 5 amperi vor curge prin circuitul secundar. Această ieșire secundară standardizată de 5 A (sau 1 A) permite ca contoare, relee și alte echipamente de monitorizare să fie fabricate ca dispozitive standardizate, interschimbabile, fără a fi nevoie să fie proiectate pentru curenții și tensiunile mari ale circuitului primar. Acesta este motivul fundamental pentru care transformatorul de curent CT este coloana vertebrală a contorizării electrice moderne.
Materialul de bază este un factor critic în performanța CT. Miezul trebuie să aibă permeabilitate mare pentru a concentra eficient fluxul magnetic și trebuie să aibă histerezis scăzut pentru a minimiza pierderile. Miezul trebuie să aibă, de asemenea, o curbă de magnetizare liniară pentru a se asigura că raportul dintre curenții primari și secundari rămâne constant pe întreaga gamă de curenți. LaWenzhou Xifa Electrical Equipment Co., Ltd.,producem miezuri CT pentru transformatoare de curent folosind oțel siliciu de înaltă calitate, orientat pe granule, selectat pentru proprietățile sale magnetice excelente și coercivitate scăzută. Experiența fabricii noastre în proiectarea de bază și tehnologia de înfășurare asigură că transformatoarele noastre de curent oferă performanțe fiabile și precise într-o gamă largă de aplicații.
Siguranța este motivul principal pentru care transformatoarele de curent sunt utilizate în aplicațiile de contorizare. Conectarea directă a unui contor la un circuit de înaltă tensiune, de înaltă tensiune ar fi extraordinar de periculoasă. Contorul ar trebui să fie evaluat pentru tensiunea primară completă (care ar putea fi de sute de kilovolți) și curent (care ar putea fi de mii de amperi). Acest lucru ar fi mare din punct de vedere fizic, prohibitiv de scump și în mod inerent periculos. Transformatorul de curent CT rezolvă elegant această problemă prin asigurarea izolației galvanice. Nu există nicio legătură electrică directă între circuitul primar și circuitul secundar. Primarul este separat de secundar prin izolarea miezului și distanța fizică dintre înfășurări. Această izolație asigură că contorul și operatorul nu sunt expuși la tensiunile și curenții periculoși ai sistemului primar.
Circuitul secundar al unui transformator de curent CT este proiectat pentru a fi sigur de lucru. Ieșirea secundară tipică este fie de 5 A, fie de 1 A, care este ușor de gestionat de contoare standard și relee de protecție. Tensiunea la bornele secundare este, de asemenea, menținută la un nivel scăzut. Acest aspect de siguranță nu este doar un confort; este o cerință fundamentală de siguranță. Circuitul secundar al unui TC nu trebuie niciodată deschis în timp ce primarul este alimentat. Dacă circuitul secundar este deschis, impedanța mare a bornelor secundare va face ca fluxul de miez să crească la niveluri periculoase, generând o tensiune înaltă care poate fi letală pentru personal și distructivă pentru echipament.
Pentru aplicațiile de contorizare, această siguranță este primordială. Un transformator de curent CT permite instalarea în siguranță a unui contor într-o locație convenabilă pentru citire și întreținere. Contorul poate fi amplasat într-un panou, montat pe un perete sau chiar amplasat la distanță de circuitul primar. Acest lucru este deosebit de important în centrele de date moderne, facilitățile industriale și clădirile comerciale în care sistemele centralizate de management al energiei necesită măsurare precisă în mai multe puncte. Fabrica noastră de la Xifa își proiectează transformatorul de curent CT având în vedere siguranța, folosind materiale de izolare de înaltă calitate și construcție robustă pentru a asigura o izolare fiabilă pe toată durata de viață a produsului.
Pentru orice aplicație de măsurare, precizia este cel mai critic parametru de performanță. Precizia unui transformator de curent CT este exprimată în termeni de clasa sa de precizie, care definește eroarea admisă în raportul dintre curenții primari și secundari și deplasarea de fază admisă. Clasa de precizie este specificată printr-o combinație între o literă și un număr. Pentru aplicațiile de măsurare, cele mai comune clase de precizie sunt 0,1, 0,2, 0,5, 1 și 3. Numărul indică eroarea procentuală maximă la curentul nominal. De exemplu, un CT Clasa 0,5 are o eroare maximă a raportului de 0,5% la curentul nominal.
Deplasarea de fază este, de asemenea, critică pentru măsurarea precisă a puterii. Într-un sistem trifazat, erorile de fază în CT-uri pot cauza erori semnificative în măsurarea puterii active și reactive. Clasa de precizie definește, de asemenea, deplasarea maximă de fază. De exemplu, un CT Clasa 0,5 are o deplasare maximă de fază de 20 de minute (0,33 grade). Clasa de precizie este măsurată la o sarcină specifică (sarcină) și la un anumit procent din curentul nominal (de obicei 100%). Precizia unui CT nu este constantă pe toată gama sa; este de obicei cea mai precisă la curentul nominal și se degradează la curenți foarte mici și la curenți peste valoarea nominală.
Următorul tabel rezumă clasele de precizie și aplicațiile lor tipice de măsurare.
| Clasa de precizie | Eroare de raport maxim | Deplasare maximă de fază | Aplicație tipică |
| 0.1 | 0,1% | 5 minute | Măsurare de precizie, calibrare, standarde |
| 0.2 | 0,2% | 10 minute | Măsurarea veniturilor de mare precizie |
| 0.5 | 0,5% | 20 de minute | Contorizare comerciala si industriala |
| 1.0 | 1,0% | 60 de minute | Contorizare de uz general |
| 3.0 | 3,0% | Nu este specificat | Doar indicație |
Alegerea clasei corecte de precizie este o decizie critică. Pentru aplicațiile de măsurare a veniturilor, în care măsurătorile sunt utilizate pentru facturare, este esențială o precizie mai mare (0,1 sau 0,2). Pentru subcontorizare și monitorizare generală, o clasă 0,5 sau 1,0 CT este de obicei suficientă. Clasa de precizie necesară depinde și de sarcina contorului. Contorul trebuie să aibă o sarcină suficient de mică pentru a se asigura că CT funcționează în limitele de precizie specificate. La Wenzhou Xifa Electrical Equipment Co., Ltd., oferim o gamă completă de clase de precizie CT pentru transformatoare de curent pentru a se potrivi nevoilor clienților noștri, de la măsurarea veniturilor de înaltă precizie până la aplicații generale de monitorizare.
Unul dintre avantajele cheie ale unui transformator de curent CT este capacitatea sa de a măsura cu precizie curenții într-o gamă largă, de la curenți fracționali mici la curenți mari de suprasarcină. Acest interval dinamic este esențial pentru sistemele electrice moderne de contorizare, care trebuie să măsoare cu precizie consumul de energie în perioadele de încărcare atât ușoară, cât și grea. Intervalul dinamic al unui CT este determinat în primul rând de materialul miezului și de designul înfășurării. Miezul trebuie să poată funcționa liniar pe o gamă largă de densități de flux. Înfășurarea trebuie să fie proiectată pentru a minimiza inductanța de scurgere și pentru a oferi un raport stabil de spire.
Materialul de bază este cel mai critic factor în realizarea unei game dinamice largi. Miezul trebuie să aibă o curbă de magnetizare liniară, adică densitatea fluxului este proporțională cu forța de magnetizare, până la punctul de saturație. Un miez cu permeabilitate ridicată, cum ar fi oțelul siliciu orientat pe granule, are o regiune relativ liniară pe o gamă largă de curenți. Miezul trebuie să aibă, de asemenea, o coercivitate scăzută pentru a minimiza histerezisul și pentru a se asigura că CT își menține precizia în timp. Materialul miezului este, de asemenea, selectat pentru a avea o densitate mare a fluxului de saturație pentru a preveni saturarea miezului în condiții de defecțiune. Geometria miezului este de asemenea importantă; un miez cu o suprafață în secțiune transversală mare poate gestiona un flux mai mare fără a se satura.
Designul înfășurării afectează și intervalul dinamic. Înfășurarea secundară este înfășurată în mod obișnuit cu un număr mare de spire pentru a produce o tensiune de ieșire mare per amper de curent primar. Această sensibilitate ridicată permite CT să măsoare cu precizie curenții mici. Înfășurarea este proiectată pentru a minimiza inductanța de scurgere, care poate provoca erori la frecvențe înalte și în condiții tranzitorii. Izolația dintre spire trebuie să fie robustă pentru a preveni scurtcircuitele. Înfășurarea trebuie, de asemenea, să fie proiectată pentru a gestiona curentul nominal fără supraîncălzire. Fabrica noastră de la Wenzhou Xifa Electrical Equipment Co., Ltd. folosește tehnici avansate de înfășurare și materiale de înaltă calitate pentru a se asigura că transformatorul nostru de curent CT oferă o gamă dinamică largă și performanță consecventă pe întregul domeniu de operare.
Designul miezului și al înfășurării trebuie, de asemenea, să țină cont de efectul sarcinii. Sarcina este impedanța circuitului secundar, inclusiv contorul, cablurile și bornele de conectare. O sarcină mare poate reduce domeniul dinamic efectiv al TC și poate provoca saturație la curenți relativ scăzuti. Este important să selectați un CT cu o evaluare adecvată pentru sarcina așteptată. Un CT cu o sarcină ridicată va avea un miez mai mare și mai multe viraje, rezultând un interval dinamic mai larg. Echipa noastră tehnică poate ajuta la calcularea sarcinii adecvate pentru aplicația dvs.
Doi factori critici care afectează precizia și performanța unui transformator de curent CT sunt sarcina și saturația. Sarcina este impedanța totală a circuitului secundar, inclusiv contorul, cablurile de conectare și punctele de terminare. Dacă sarcina este prea mare, tensiunea de ieșire a TC va fi forțată să crească, determinând creșterea fluxului de miez, ceea ce poate duce la saturație. Saturația apare atunci când densitatea fluxului miezului atinge densitatea maximă a fluxului materialului, dincolo de care o creștere a curentului primar nu are ca rezultat o creștere proporțională a curentului secundar. Acest lucru face ca CT să producă un semnal de ieșire distorsionat, ceea ce duce la măsurători inexacte.
Relația dintre sarcină și saturație este un aspect critic de proiectare. Un CT este evaluat pentru o sarcină specifică, de obicei exprimată în VA (volt-amperi). De exemplu, un CT cu o putere nominală de 5 VA poate conduce un circuit secundar cu o impedanță totală de până la 0,2 ohmi la 5 A (deoarece P = I²R). Dacă sarcina depășește această valoare nominală, CT se poate satura la un curent primar mai scăzut, limitând domeniul său dinamic și provocând erori de măsurare. Este esențial să selectați un CT cu o sarcină nominală mai mare decât sarcina reală a contorului și a cablurilor de conectare.
Pentru a asigura o măsurare precisă, CT ar trebui să fie operat cu mult sub punctul său de saturație. Marja dintre fluxul de operare și fluxul de saturație se numește „marja de saturație”. Un CT cu o marjă mare de saturație va fi mai rezistent la saturație și își va menține precizia pe o gamă mai largă de curenți. Marja de saturație este determinată de materialul miezului, geometria miezului și numărul de spire. CT concepute pentru aplicații de măsurare au de obicei o marjă de saturație mare pentru a se asigura că pot face față supraîncărcărilor fără pierderi de precizie. Următorul tabel ilustrează efectul sarcinii asupra preciziei de măsurare a unui transformator de curent tipic CT.
| Povara (% din evaluare) | Eroare de măsurare (%) | Efect |
| 25% | 0,1% | În cadrul specificațiilor, măsurare precisă |
| 50% | 0,15% | În cadrul specificațiilor, măsurare precisă |
| 100% | 0,3% | La sarcina nominală, o ușoară creștere a erorii |
| 150% | 1,5% | Sarcină excesivă, eroare semnificativă |
| 200% | 5,0% | Saturație severă, măsurare nesigură |
Sarcina trebuie întotdeauna calculată și verificată cu atenție în timpul fazei de proiectare a unui sistem de contorizare. Un CT cu un rating VA mai mare poate face față unei sarcini mai mari, dar este și mai mare și mai scump. Un CT cu un rating VA mai mic este mai mic și mai puțin costisitor, dar este mai sensibil la sarcină și se poate satura sub sarcini mari. La Xifa, oferim o gamă de transformatoare de curent CT cu diferite valori de sarcină pentru a se potrivi cerințelor specifice ale diferitelor aplicații de contorizare. Echipa noastră tehnică poate ajuta la selectarea CT potrivită pentru aplicația dumneavoastră.
Selectarea transformatorului de curent CT potrivit pentru o aplicație de măsurare implică o evaluare sistematică a cerințelor de curent, tensiune și precizie ale sistemului. Următorul cadru de selecție oferă o abordare pas cu pas pentru a se asigura că CT este specificat corect. Primul pas este determinarea domeniului de curent primar. CT trebuie să fie capabil să măsoare curentul maxim de funcționare cu precizie și, de asemenea, trebuie să poată rezista curentului maxim de defect fără deteriorare. Curentul nominal al TC trebuie ales să fie de aproximativ 60-80% din curentul maxim de sarcină anticipat, oferind o anumită marjă pentru creșterea viitoare a sarcinii. Ar trebui luat în considerare și intervalul dinamic al TC, asigurându-se că poate măsura cu precizie curenții minimi și maximi.
Al doilea pas este determinarea clasei de precizie cerute. Pentru măsurarea veniturilor, este necesară o clasă de precizie ridicată (0,1 sau 0,2). Pentru subcontorizare și monitorizare generală, o clasă de precizie mai mică (0,5 sau 1,0) poate fi suficientă. Clasa de precizie trebuie, de asemenea, adaptată la sarcina contorului. Al treilea pas este determinarea poverii. Sarcina trebuie calculată pe baza impedanței de intrare a contorului, a lungimii cablurilor de conectare și a impedanței oricăror dispozitive intermediare. CT trebuie să aibă o evaluare a sarcinii care este mai mare decât sarcina calculată.
Următorul tabel rezumă criteriile cheie de selecție și furnizează valori tipice pentru un transformator de curent CT.
| Criteriul de selecție | Considerații | Valori tipice |
| Curent primar (A) | Curent de sarcină continuu maxim | 50, 100, 200, 400, 800, 1000, 2000 |
| Curent secundar (A) | Ieșire standard pentru contoare | 5 A sau 1 A |
| Clasa de precizie | Precizia de măsurare necesară | 0,1, 0,2, 0,5, 1,0 |
| Sarcina (VA) | Impedanța totală a circuitului secundar | 2,5, 5, 10, 15, 30 |
| Nivel de izolare | Tensiunea nominală a circuitului primar | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frecvență (Hz) | Frecvența rețelei | 50 Hz sau 60 Hz |
Factorii suplimentari de luat în considerare includ nivelul de izolație, frecvența și temperatura ambiantă. CT trebuie proiectat pentru nivelul de tensiune al circuitului primar. Pentru aplicații de înaltă tensiune, TC trebuie să aibă izolație adecvată și distanțe de curgere. TC trebuie proiectat pentru frecvența rețelei (50 Hz sau 60 Hz). Temperatura ambientală afectează performanța CT și capacitatea acestuia de a disipa căldura. La Xifa, producem transformatoare de curent CT pentru o gamă largă de aplicații, de la distribuția de joasă tensiune până la contorizarea substațiilor de înaltă tensiune. Produsele noastre sunt proiectate pentru a îndeplini standardele internaționale relevante și sunt testate riguros pentru a asigura o performanță de încredere.
Întrebarea 1: Care este diferența dintre un transformator de curent și un transformator de tensiune?
Răspuns: Un transformator de curent (CT) este utilizat pentru a măsura curentul și este conectat în serie cu circuitul. Un transformator de tensiune (VT) este utilizat pentru a măsura tensiunea și este conectat în paralel. CT produce un curent secundar proporțional cu curentul primar, în timp ce VT produce o tensiune secundară proporțională cu tensiunea primară. Ambele sunt transformatoare de instrument utilizate pentru contorizare și protecție. Transformatorul de curent CT este senzorul cheie pentru măsurarea curentului în sistemele de alimentare.
Întrebarea 2: Pot instala un transformator de curent CT în orice orientare?
Răspuns: Deși un transformator de curent CT poate fi instalat în majoritatea orientărilor, se recomandă, în general, să urmați instrucțiunile producătorului. Orientarea nu afectează în mod semnificativ precizia la curenții normali de funcționare. Cu toate acestea, pentru aplicații de înaltă precizie, este recomandabil să vă asigurați că miezul nu este supus la vibrații sau câmpuri magnetice excesive. Pentru TC cu miez divizat, trebuie avut grijă să vă asigurați că miezul este închis și fixat corespunzător pentru a menține precizia.
Întrebarea 3: Cum aleg între un CT secundar de 5 A și 1 A?
Răspuns: Alegerea între un transformator de curent secundar de 5 A și 1 A depinde de echipamentul de măsurare și de distanța dintre TC și contor. O ieșire de 5 A este mai comună și oferă un nivel de semnal mai ridicat, ceea ce poate fi avantajos în mediile zgomotoase. O ieșire de 1 A este adesea folosită pentru transmisia pe distanțe lungi, deoarece curentul mai scăzut reduce căderea de tensiune în cabluri. Cele mai multe contoare moderne acceptă atât intrări de 5 A, cât și 1 A. Fabrica noastră poate oferi îndrumări cu privire la alegerea optimă pentru aplicația dumneavoastră specifică.
Întrebarea 4: Ce cauzează saturarea unui transformator de curent CT?
Răspuns: Un transformator de curent CT se saturează când fluxul magnetic din miez atinge limita maximă. Acest lucru se întâmplă de obicei atunci când curentul primar depășește capacitatea nominală a TC cu o marjă mare sau când sarcina secundară este prea mare. Saturația poate fi cauzată și de o componentă DC ridicată în curentul primar sau de frecvența excesivă a sistemului. Când un CT se saturează, curentul său de ieșire devine distorsionat și neproporțional cu curentul primar, ceea ce duce la măsurători inexacte și la o potențială funcționare defectuoasă a protecției. Fabrica noastră testează fiecare CT pentru caracteristicile de saturație pentru a asigura performanță fiabilă în condiții de defecțiune.
Întrebarea 5: Care sunt avantajele utilizării unui CT cu miez divizat pentru măsurare?
Răspuns: Un transformator de curent split-core CT oferă mai multe avantaje, în special pentru instalațiile de modernizare. Miezul poate fi deschis și fixat în jurul conductorului primar fără a deconecta conductorul. Acest lucru face instalarea mult mai ușoară și mai rapidă, mai ales în sistemele existente unde deconectarea este dificilă sau costisitoare. CT-urile split-core sunt utile și pentru aplicațiile de monitorizare temporară. Cu toate acestea, TC-urile cu miez divizat au de obicei o precizie mai mică decât TC-urile cu miez solid din aceeași clasă. Pentru aplicații de înaltă precizie, se preferă un CT cu miez solid. Produsele noastre CT cu transformator de curent split-core sunt proiectate pentru a oferi o precizie bună, oferind în același timp confortul unei instalări ușoare.
Transformatoarele de curent sunt eroii necunoscuți ai sistemelor de contorizare electrică. Ele asigură funcția critică de măsurare precisă a curenților mari, asigurând în același timp siguranța personalului și a echipamentelor. Capacitatea lor de a asigura izolare galvanică, de a produce o ieșire standardizată de curent scăzut și de a funcționa fiabil pe o gamă dinamică largă le face indispensabile pentru aplicațiile moderne de monitorizare, facturare și protecție a energiei. De la fizica inducției magnetice până la considerațiile practice de sarcină și saturație, transformatorul de curent CT este o dovadă a puterii ingineriei simple și robuste.
Selectarea transformatorului de curent CT potrivit pentru aplicația dvs. necesită o analiză atentă a preciziei, sarcinii și cerințelor de sistem. Înțelegând acești factori, vă puteți asigura că sistemul dumneavoastră de contorizare oferă datele fiabile și precise necesare pentru un management eficient al energiei. LaWenzhou Xifa Electrical Equipment Co., Ltd., ne angajăm să oferim transformatoare de curent CT de înaltă calitate, care să îndeplinească cele mai exigente cerințe de contorizare. Produsele noastre sunt proiectate și fabricate la cele mai înalte standarde, asigurând performanțe fiabile pe toată durata de viață a instalației.
