Transformator de curent Ct 200 300 500 800 5a

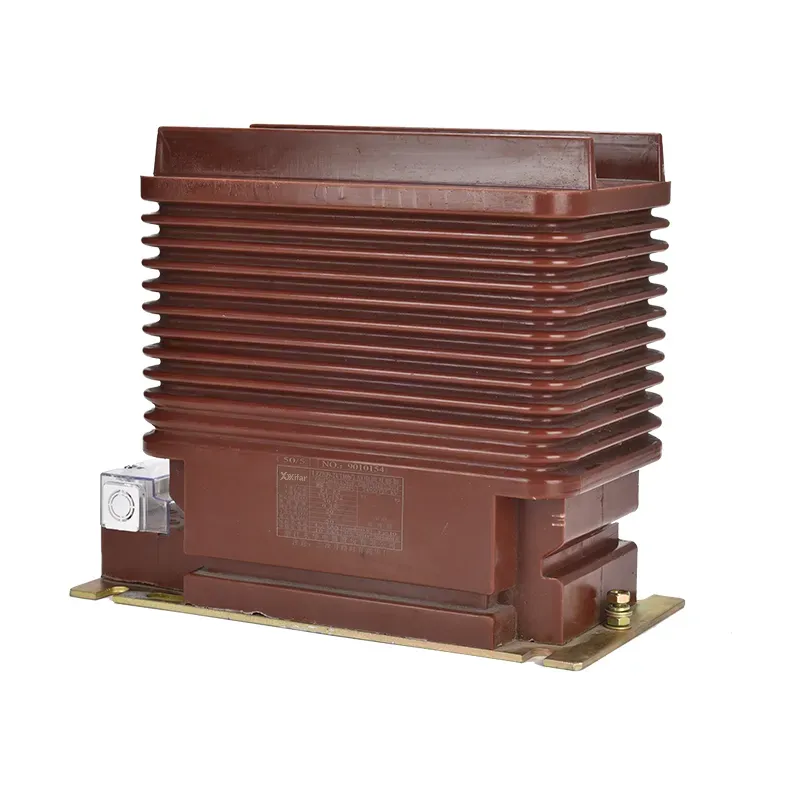

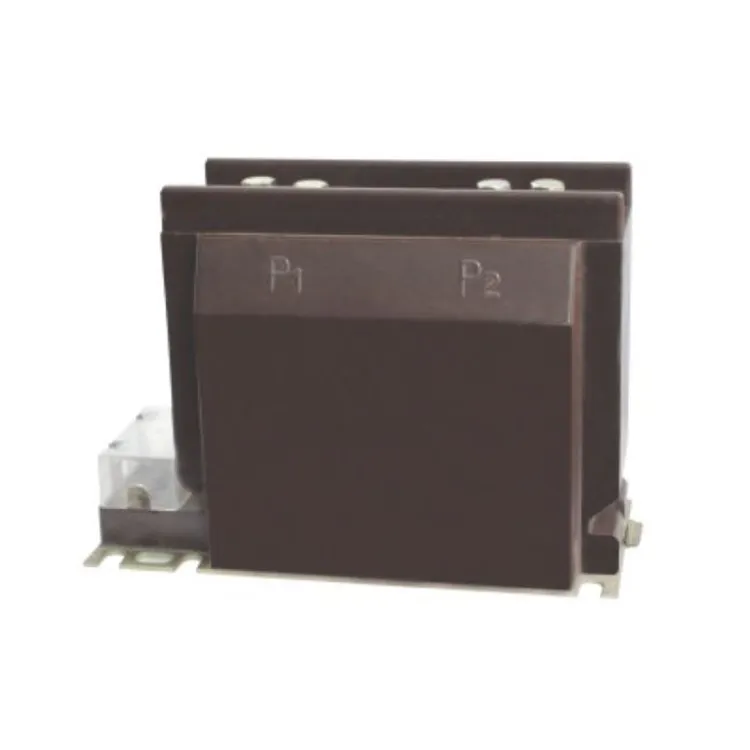

Transformatorul de curent CT cu valori nominale primare de 200 A, 300 A, 500 A și 800 A și o ieșire secundară standard de 5 A este proiectat pentru aplicații fiabile de măsurare și protecție a curentului în sistemele de putere cu nivel de tensiune de 10 până la 35 kv.

Fiecare transformator de curent ct 200 300 500 800 5a folosește un conductor de cupru bobinat de precizie și un miez magnetic solid de calitate pentru a menține o performanță excelentă la raportul de precizie pe întregul domeniu de operare. Transformatorul de curent ct 200 300 500 800 5a este construit pentru a furniza o ieșire secundară stabilă în condiții variate de sarcină, pentru a le face potrivite atât pentru circuitele de măsurare, cât și pentru cele de protecție.

Carcasa este fabricată din material izolator durabil, ignifug, care oferă o rezistență excelentă la umiditate și stresul mediului. Designul compact permite instalarea ușoară în panouri de comutație, dulapuri de comandă și plăci de distribuție a energiei electrice.

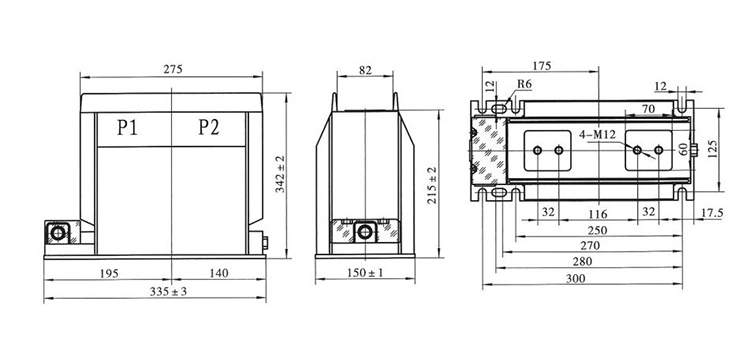

Specificatii tehnice:

Întrebări frecvente despre produs:

Î: Ce înseamnă un raport CT ca 200/5A într-un transformator de curent ct 200 300 500 800 5a?

R: într-un transformator de curent ct 200 300 500 800 5a, un raport CT de 200/5A înseamnă că atunci când 200 de amperi trec prin conductorul primar, înfășurarea secundară furnizează 5 amperi. Același principiu se aplică și altor rapoarte: 300/5A, 500/5A, 800/5A etc. Raportul asigură că curenții primari mari pot fi redusi la o valoare secundară standardizată pentru măsurare și protecție în siguranță.

Î: Cum aleg raportul CT corect?

R: Raportul CT trebuie selectat în funcție de curentul maxim de sarcină al sistemului. De exemplu, dacă alimentatorul dumneavoastră transportă în mod normal 180 A cu vârfuri ocazionale de până la 220 A, un CT de 200/5A ar fi potrivit. Dacă se așteaptă ca curentul să atingă 450 până la 500 A, atunci un CT de 500/5A ar fi mai potrivit. Scopul este de a evita atât supradimensionarea, care reduce precizia la sarcină mică, cât și subdimensionarea, care riscă saturația.

Î: Ce clase de precizie sunt disponibile pentru transformatorul de curent ct 200 300 500 800 5a?

R: În scopuri de măsurare, clasele comune includ 0,2, 0,2S, 0,5 și 0,5S. Pentru protecție, clasele tipice sunt 5P10, 10P10 sau 10P20. Clasa necesară depinde dacă CT va fi utilizat pentru măsurarea veniturilor, monitorizarea generală sau releele de protecție.
