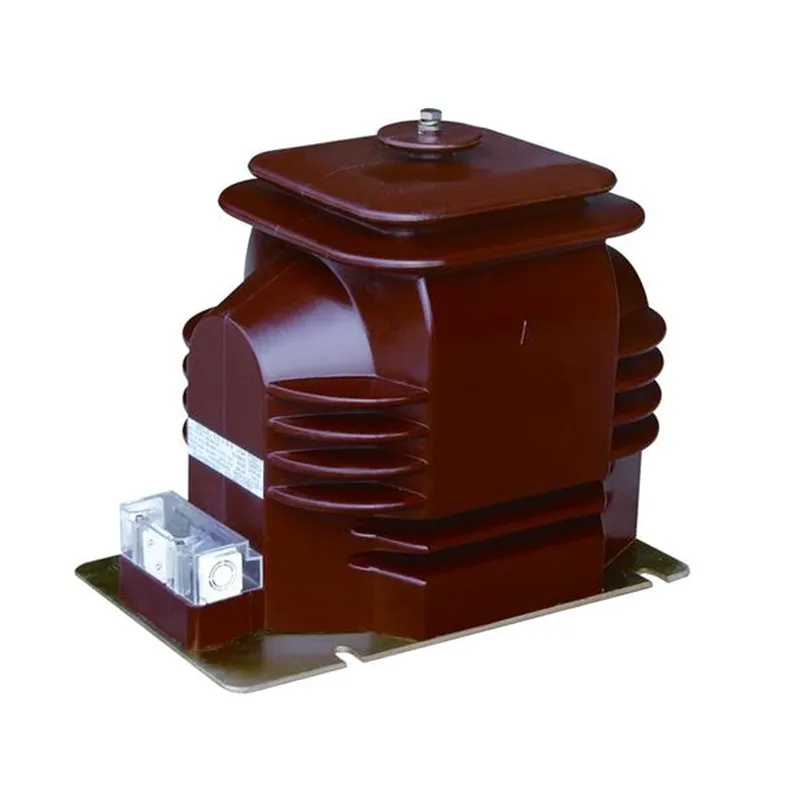

Pe măsură ce sistemele de distribuție electrică devin din ce în ce mai complexe, măsurarea precisă a tensiunii și protecția de încredere sunt mai importante ca niciodată. OTransformator de potențial monofazat de 13,8 Kv în stațiejoacă un rol esențial în asigurarea transformării precise a tensiunii pentru sistemele de măsurare, monitorizare, protecție a releelor și automatizare.
XiFaspecializată în furnizarea de înaltă calitateTransformator de potențial monofazat de 13,8 Kv în stațiesoluții concepute pentru rețele moderne de utilități, substații industriale, instalații de energie regenerabilă și infrastructuri de distribuție a energiei electrice. Acest articol explorează principiile de lucru, construcția, beneficiile, specificațiile tehnice, aplicațiile, considerentele de instalare și cerințele de întreținere ale acestor componente esențiale ale stației.
Un transformator de potențial (PT), numit și transformator de tensiune (VT), este un transformator de instrumente conceput pentru a reduce nivelurile de tensiune primară ridicate la tensiuni secundare joase standardizate, potrivite pentru instrumente de măsurare, relee de protecție, sisteme SCADA și echipamente de monitorizare.
A Transformator de potențial monofazat de 13,8 Kv în stațieconvertește în mod specific tensiunile sistemului de alimentare cu tensiune medie de aproximativ 13,8 kV în ieșiri sigure și măsurabile, cum ar fi 120V, 110V sau alte valori standardizate.
Aceste transformatoare asigură izolarea electrică între circuitele de înaltă tensiune și sistemele de control de joasă tensiune, menținând în același timp o precizie ridicată de măsurare.
Principiul de funcționare se bazează pe inducția electromagnetică. Când înfășurarea primară este conectată la rețeaua de 13,8 kV, fluxul magnetic este generat în miezul transformatorului.
Acest flux magnetic induce o tensiune proporțională în înfășurarea secundară în funcție de raportul de spire dintre înfășurările primare și secundare.
Semnalul de joasă tensiune rezultat poate alimenta în siguranță:
Prin reproducerea cu acuratețe a formei de undă a tensiunii primare, transformatorul permite monitorizarea și protecția fiabile în întreaga substație.
Un transformator de potențial de 13,8 kV de înaltă calitate este format din mai multe componente critice care asigură siguranța în funcționare și precizia măsurării.
| Componentă | Funcţie |
|---|---|
| Înfășurare primară | Conectat direct la sistemul de medie tensiune |
| Înfășurare secundară | Oferă tensiune de ieșire redusă pentru instrumente |
| Miez magnetic | Transferă eficient fluxul magnetic |
| Sistem de izolare | Asigură rezistența dielectrică și siguranță |
| Carcasă din porțelan sau polimer | Protejează componentele interne de condițiile de mediu |
| Ansamblu terminal | Oferă conexiuni electrice sigure |
| Structura de împământare | Îmbunătățește siguranța operațională |
Producătorii premium, cum ar fi XiFa, utilizează materiale izolatoare avansate și tehnici de înfășurare de precizie pentru a maximiza fiabilitatea și durata de viață.
Deși specificațiile variază în funcție de cerințele proiectului, următorii parametri se găsesc de obicei în aplicațiile substațiilor.
| Parametru | Valoare tipică |
|---|---|
| Tensiune nominală | 13,8 kV |
| Tip de fază | O singură fază |
| Frecvenţă | 50Hz / 60Hz |
| Tensiune secundară | 120V, 110V sau personalizat |
| Clasa de precizie | 0,2, 0,5, 1,0 |
| Nivel de izolare | Conform standardelor IEC/ANSI |
| Instalare | În exterior sau în interior |
| Metoda de răcire | Răcire naturală cu aer |
| Clasa de protectie | Design rezistent la intemperii |
Transformatoarele potențiale oferă o scalare de tensiune extrem de precisă, permițând măsurarea precisă și analiza sistemului.
Releele de protecție se bazează pe intrări precise de tensiune pentru a detecta rapid și precis condițiile de funcționare anormale.
Prin izolarea echipamentelor de măsurare de circuitele de înaltă tensiune, PT-urile reduc semnificativ riscurile electrice.
Monitorizarea continuă a tensiunii îmbunătățește gradul de conștientizare operațional și sprijină programele de întreținere preventivă.
Sistemele de izolare de înaltă calitate și carcasele durabile permit decenii de funcționare fiabilă.
Substațiile moderne depind din ce în ce mai mult de sistemele digitale de monitorizare și automatizare care necesită date precise de tensiune.
Transformatorul de potențial monofazat de 13,8 kV este utilizat pe scară largă în numeroase sectoare.
Oriunde sunt necesare măsurători și protecție precise a tensiunii, aceste transformatoare joacă un rol crucial.
Selectarea PT corectă necesită o evaluare atentă a mai multor factori de inginerie.
Asigurați-vă că transformatorul corespunde tensiunii nominale a sistemului și cerințelor de izolație.
Aplicațiile de măsurare a veniturilor necesită de obicei clase de precizie mai mari decât sistemele generale de monitorizare.
Calculați sarcina totală conectată de la contoare, relee și echipamente de monitorizare.
Luați în considerare umiditatea, nivelul de poluare, altitudinea, temperatura și cerințele seismice.
Verificați conformitatea cu IEC, ANSI, IEEE și standardele locale de utilități.
Instalarea corectă este esențială pentru obținerea fiabilității pe termen lung.
Urmărirea acestor proceduri minimizează problemele de punere în funcțiune și îmbunătățește longevitatea echipamentului.
Întreținerea de rutină asigură performanța continuă și fiabilitatea sistemului.
| Activitate de întreținere | Frecvența recomandată |
|---|---|
| Inspecție vizuală | Lunar |
| Verificarea etanșeității terminalelor | Trimestrial |
| Test de rezistență la izolație | Anual |
| Curățarea izolatoarelor | După cum este necesar |
| Inspecție termică | Anual |
| Verificarea calibrării | Conform Standardelor de Utilitate |
Întreținerea preventivă reduce semnificativ întreruperile neașteptate și costurile de înlocuire.
| Caracteristică | Transformator de potențial (PT) | Transformator de curent (CT) |
|---|---|---|
| Funcția principală | Măsurarea Tensiunii | Măsurarea curentului |
| Conexiune | Paralel | Serie |
| Ieșire | Tensiune redusă | Curent redus |
| Valoare secundară tipică | 110V sau 120V | 1A sau 5A |
| Aplicație | Contorizare și protecție | Contorizare și protecție |
Ambele transformatoare de instrumente lucrează împreună pentru a asigura monitorizarea și protecția completă a sistemului electric.
Industria energetică evoluează rapid către substații digitale și infrastructuri de rețea inteligente.
Evoluțiile viitoare includ:
Producători precum XiFa continuă să investească în tehnologii avansate de transformare pentru a sprijini aceste cerințe emergente ale industriei.
Scopul său principal este de a reduce în siguranță nivelurile de înaltă tensiune la tensiuni joase standardizate, potrivite pentru dispozitive de măsurare, contorizare și protecție.
Măsurarea precisă a tensiunii asigură facturarea fiabilă, monitorizarea sistemului, detectarea defecțiunilor și coordonarea protecției.
Da. Multe modele sunt proiectate special pentru instalare în exterior, cu izolație și sisteme de carcasă rezistente la intemperii.
Cu o întreținere adecvată, transformatoarele potențiale de înaltă calitate asigură adesea durate de viață care depășesc 25 de ani.
Standardele IEC, ANSI, IEEE și specifice utilităților sunt de obicei menționate atunci când se selectează și se instalează potențiale transformatoare.
Utilitățile, instalațiile industriale, instalațiile de energie regenerabilă, sistemele de transport, operațiunile miniere și rețelele comerciale de energie depind toate de ele.
A Transformator de potențial monofazat de 13,8 Kv în stațieeste o componentă fundamentală pentru măsurarea tensiunii, protecția releului, măsurarea energiei și monitorizarea sistemului de alimentare. Capacitatea sa de a oferi o transformare precisă a tensiunii, menținând în același timp izolarea electrică, îl face indispensabil pentru substațiile moderne și sistemele de alimentare industriale.
Indiferent dacă sprijină rețele de distribuție a utilităților, proiecte de energie regenerabilă sau instalații industriale, selectarea unui transformator de încredere de la un producător experimentat poate îmbunătăți semnificativ siguranța operațională, acuratețea măsurătorilor și fiabilitatea sistemului.
Căutați o soluție de încredere și de înaltă performanță pentru următorul dvs. proiect de substație?XiFaoferă transformatoare potențiale proiectate profesional, proiectate să îndeplinească standardele internaționale exigente și diverse cerințe de aplicare.Contactaţi-neastăzi pentru a discuta despre nevoile dvs. de proiect, pentru a solicita asistență tehnică sau pentru a obține o ofertă personalizată de la echipa noastră de experți.
