Transformator montat pe tampon umplut cu ulei 1000kva

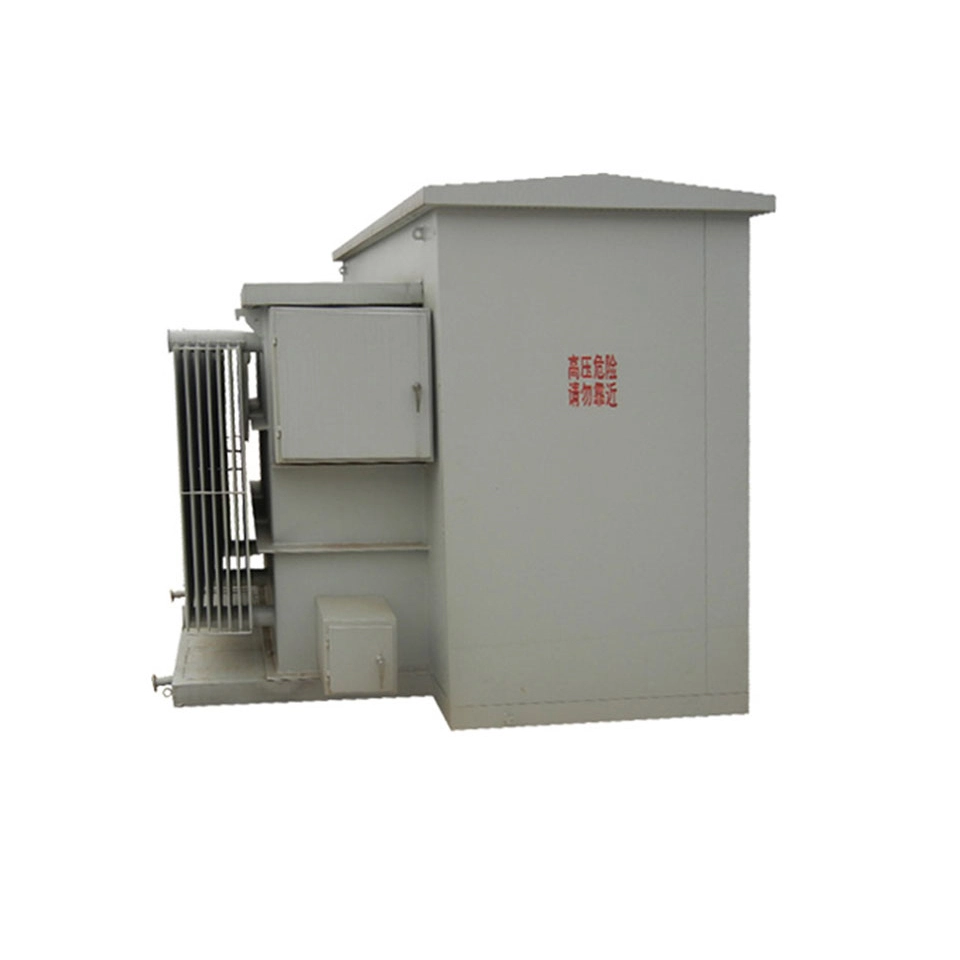

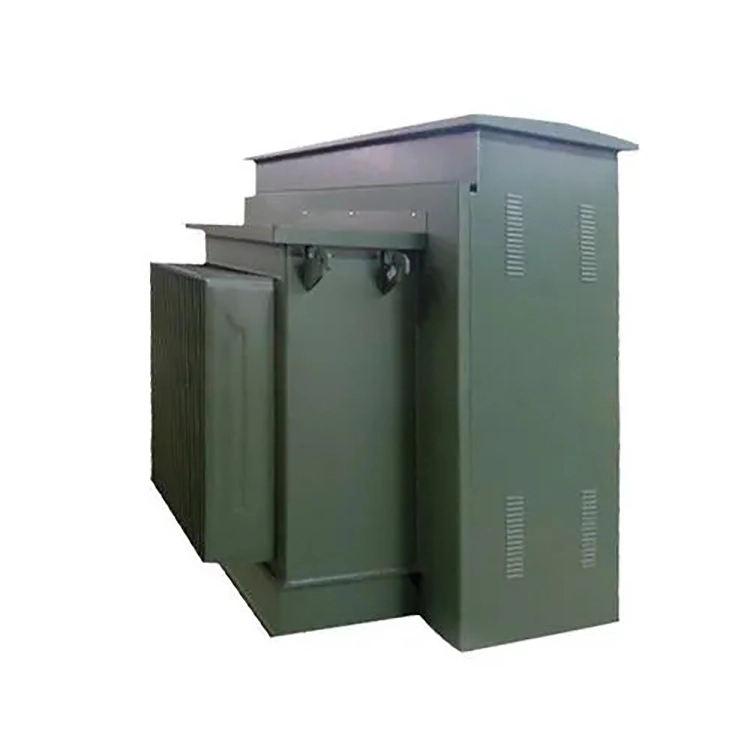

Transformatorul de 1000kva cu ulei umplut cu ulei este un transformator de distribuție trifazat special conceput pentru instalarea la sol în exterior, cu o capacitate nominală de 1000 kva. Este instalat direct pe fundația prefabricată din beton, mai degrabă decât să fie suspendat sau îngropat sub pământ. Miezul de fier și înfășurările sunt complet scufundate în ulei izolator, utilizând rezistența dielectrică ridicată și proprietățile de disipare a căldurii ale uleiului pentru a obține izolarea electrică și managementul termic.

Carcasa transformatorului 1000kva montat pe tampon umplut cu ulei este realizată din rezervor de ulei ondulat, iar suprafața de disipare a căldurii este mărită prin utilizarea plăcilor ondulate, realizând răcirea ONAN. Proprietatea elastică a undelor poate absorbi expansiunea de volum a uleiului izolator cauzată de schimbările de temperatură. Structura sa complet etanșă asigură că uleiul izolator nu intră în contact cu aerul exterior, prevenind eficient deteriorarea calității uleiului și îmbătrânirea materialelor izolante din cauza pătrunderii de oxigen și umiditate.

Întreaga structură a transformatorului 1000kva umplut cu ulei este compusă din trei compartimente separate: camera de înaltă tensiune, camera de joasă tensiune și camera transformatoarelor. Ușa camerei de joasă tensiune este dotată cu încuietoare în trei puncte. Ușa camerei de înaltă tensiune poate fi deschisă numai după ce ușa camerei de joasă tensiune este deschisă pentru a preveni funcționarea sub tensiune pe partea de înaltă tensiune. Atât partea de înaltă tensiune, cât și cea de joasă tensiune sunt echipate cu terminale de împământare NEMA.

În ceea ce privește configurația electrică și de protecție, acest transformator 1000kva cu umplutură cu ulei, suportă diferite grupuri de conexiune, cum ar fi Dyn11, Yyn0, care sunt potrivite pentru diferite caracteristici de sarcină. Partea de înaltă tensiune integrează protecție dublă a comutatorului de sarcină și siguranței și este echipată cu supapă de eliberare a presiunii, monitorizarea temperaturii uleiului și a nivelului uleiului. Îndeplinește standardul de eficiență energetică DOE 2016, cu o eficiență ≥ 99,2% și este sigur și fiabil.

Parametru tehnic

Un parc industrial intenționează să achiziționeze un transformator de 1000 kva, umplut cu ulei, care va furniza energie în principal motoare asincrone trifazate, pompe de apă și alte echipamente de alimentare. Sarcina trifazată este în principiu echilibrată, dar mediul de pe amplasament are mult praf, iar transformatorul trebuie să aibă un cost inițial de achiziție relativ scăzut. Ar trebui ca grupul de conexiuni să fie prioritizat ca Dyn11 sau Yyn0? De ce?

Pe baza comparației de performanță, grupul de conexiuni Dyn11 ar trebui să fie alegerea preferată. În ceea ce privește capacitatea de a rezista la dezechilibrul trifazat, Dyn11 permite curentului de linie neutră să atingă peste 75% din curentul de fază, în timp ce Yyn0 îl limitează de obicei la 25%; în ceea ce privește suprimarea armonicii, conexiunea triunghiulară laterală de înaltă tensiune a Dyn11 poate oferi o cale de circulație pentru a treia armonică, evitând efectiv distorsiunea formei de undă a tensiunii, în timp ce Yyn0 are o capacitate de suprimare relativ medie; în ceea ce privește curentul de defect de împământare monofazat, Dyn11 generează un curent de defect mai mare, ceea ce este mai ușor pentru protecția releului să detecteze și să acționeze în mod fiabil, în timp ce curentul de defect al lui Yyn0 este relativ mai mic, ceea ce face configurația de protecție mai dificilă.

În general, Dyn11 este mai potrivit pentru scenarii care implică sarcini mixte moderne, cum ar fi iluminatul cu LED-uri, aparatele de aer condiționat cu frecvență variabilă și pile de încărcare, în timp ce Yyn0 este potrivit doar pentru sarcini de putere pură și strict echilibrate în trei faze și proiecte care sunt foarte sensibile la cost. Prin urmare, fără restricții speciale, grupul de conexiune al transformatorului 1000kva umplut cu ulei, montat pe suport, ar trebui să aibă prioritate ca Dyn11.
