33 0.4kv 1250kva Transformator montat pe tampon monofazat

Fondată în 2006, Wenzhou XiFa Electric Power Equipment Co., Ltd are un sistem complet de producție și procesare a transformatoarelor, capabil să producă transformatoare de diferite tensiuni și specificații de capacitate. Principalele produse includ transformatoare de putere cu scufundare în ulei, transformatoare de distribuție de tip uscat, redresoare și transformatoare speciale pentru minerit, etc. Întregul proces de producere a transformatorului monofazat de 33 0.4kv 1250kva montat pe tampon este strict controlat pentru calitate, iar performanța echipamentului este sigură și stabilă.

Trimite o anchetă

Descriere produs

33 0.4kv 1250kva transformatorul monofazat montat pe suport este o soluție de vârf special concepută pentru sistemele mari de alimentare subterane. Dispune de o carcasă sigură și rezistentă la intemperii și este echipat cu configurații avansate fără contact electric sau contact activ, care maximizează siguranța personalului și previn manipularea în locuri publice. Acest transformator monofazat de 33 0,4 kv 1250 kva este în conformitate cu standardele ANSI, IEEE și cu cerințele de eficiență energetică și poate converti o tensiune primară de maxim 33 kV în tensiuni secundare flexibile, oferind capabilități excelente de protecție la scurtcircuit și funcționare silențioasă pentru aplicații rezidențiale și comerciale mari.

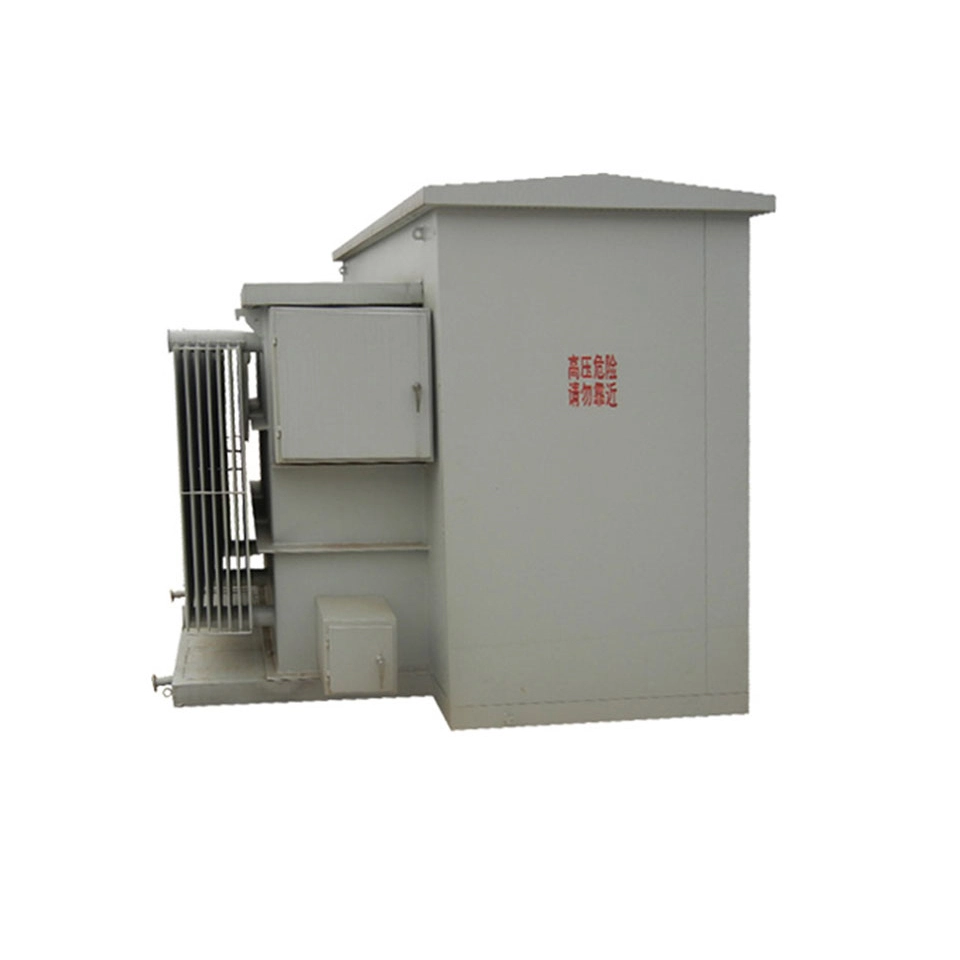

33 0 4kv 1250kva Single Phase Pad Mounted Transformer

Parametru tehnic:

Nume produs:	33 0.4kv 1250kva transformator monofazat montat pe tampon
Putere nominală:	1250 kVA
Fază:	O singură fază
Frecvenţă:	50 Hz sau 60 Hz
Metoda de racire:	ONAN
Partea HV:	33 kV
Partea LV:	0,4 kV
Atingeți Interval:	±2 x 2,5%
Tensiune de impedanță:	2%
Protecția carcasei:	IP33

În această aplicație de transformator montat pe suport monofazat de 33 0,4 kV 1250 kva, de ce se utilizează de obicei 0,4 kV pe partea de joasă tensiune în loc de alte niveluri de tensiune?

400V (trifazat) / 230V (monofazat) sunt niveluri de tensiune comune în sistemele de distribuție a energiei electrice de joasă tensiune standard IEC și sunt utilizate pe scară largă în aplicații rezidențiale, comerciale și industriale ușoare. Pentru echipamente precum dulapurile de joasă tensiune, întreruptoarele și cablurile, acestea sunt mature și au un raport de performanță cost ridicat la nivelul de 400 V. 230V monofazat poate furniza direct energie iluminatului obișnuit, prizelor și aparatelor de uz casnic, fără a fi nevoie de o reducere suplimentară a tensiunii.

0,4 kV pot fi transmise de obicei pe o distanță de 200 până la 500 de metri într-o zonă rezidențială sau comercială (satisfăcând o cădere normală de tensiune de ≤5%). 1250 kVA este adesea folosit la punctele de încărcare mai mari, cum ar fi centre comerciale, campusuri, centre medicale, cu transformatorul situat aproape de centrul de sarcină. 0,4 kV este suficient și nu este necesară o tensiune mai mare.

Când trei astfel de transformatoare de 33 de 0,4 kv 1250 kva monofazate sunt utilizate pentru a forma un grup trifazat (capacitate totală 3750 kVA), în comparație cu utilizarea unui transformator trifazat de aceeași capacitate. care sunt principalele diferențe și măsuri de precauție în ceea ce privește distribuția sarcinii, împământarea punctului neutru și configurația protecției?

Când trei transformatoare monofazate montate pe suport de 33 0,4 kv 1250 kva sunt utilizate într-o configurație trifazată, diferența de bază față de un transformator monofazat de aceeași capacitate este următoarea:

Distribuția sarcinii trebuie să fie strict echilibrată; în caz contrar, suprasarcina într-o anumită fază va provoca o abatere severă la punctul neutru și nu poate fi compensată ca într-un transformator trifazat prin interacțiunea reciprocă a câmpului magnetic.

În primul rând, pentru împământarea punctului neutru, punctele neutre de joasă tensiune ale celor trei transformatoare monofazate de 0,4kv 1250kva montate pe suport trebuie conectate extern și apoi împământate într-un singur punct. În caz contrar, este posibil să apară curenți în circulație și diferențe de potențial la pământ. În schimb, punctele neutre ale transformatoarelor trifazate sunt conduse direct în interior și sunt simple și fiabile la împământare.

În al doilea rând, în ceea ce privește protecția, fiecare 33 de transformatoare monofazate montate pe tampon de 0,4kv 1250kva din grupul monofazat are partea de înaltă tensiune configurată independent cu siguranțe. În cazul unei defecțiuni într-o fază, celelalte două faze pot fi în continuare capabile să furnizeze energie. Prin urmare, trebuie adăugată o alarmă de eroare de fază și o protecție cu secvență zero trebuie proiectată special pentru partea de joasă tensiune. În schimb, transformatoarele trifazate au de obicei o declanșare unificată, iar coordonarea protecției este mai simplă.

În general, grupul de transformatoare monofazate de 0,4 kv 1250 kva montat pe suport este flexibil în expansiune, convenabil în transport, dar are protecție complexă, cerințe mai mari pentru echilibrarea sarcinii și un cost total și o suprafață mai mare. Este potrivit pentru construcția în faze sau scenarii cu o sarcină o singură fază ca sarcină principală.
