În distribuția de energie de medie tensiune, un întrerupător este la fel de fiabil ca piesele care se mișcă, eliberează, închid, declanșează și resetează exact în momentul în care este nevoie de protecție. TheMecanism de operare a întrerupătorului de vidjoacă acest rol decisiv. Acesta convertește energia mecanică sau electrică stocată în mișcare controlată, permițând întreruptorului cu vid să deschidă sau să închidă circuitul rapid și constant. Pentru cumpărători, antreprenori, constructori de aparate de comutare și echipe de întreținere, adevărata preocupare nu este doar dacă produsul poate funcționa o singură dată. Preocuparea este dacă poate funcționa cu acuratețe după ani de funcționare, în condiții de defecțiune, în interiorul dulapurilor electrice solicitante și în diferite medii de proiect.
Acest articol explică cum funcționează mecanismul, de ce contează, ce puncte dureroase rezolvă și cum să evaluăm o soluție adecvată pentru aplicații practice de medie tensiune. De asemenea, analizează factorii de producție și selecție care contează atunci când lucrezi cu furnizori, cum ar fiWenzhou Xifa Electrical Equipment Co., Ltd., o companie care deservește piața componentelor întreruptoarelor cu produse concepute pentru fiabilitatea distribuției de energie.
Rezumatul articolului
A Mecanism de operare a întrerupătorului de videste secțiunea de control al mișcării a unui sistem de întrerupător în vid. Stochează și eliberează energie, astfel încât contactele întreruptorului să se poată deschide sau închide cu viteza, forța și sincronizarea corespunzătoare. Un mecanism bine conceput ajută la reducerea eșecului de comutare, îmbunătățește răspunsul de protecție, susține o durată de viață stabilă și scade presiunea de întreținere pentru sistemele de medie tensiune. Alegerea mecanismului potrivit necesită atenție la tensiunea nominală, cerințele de întrerupere, metoda de stocare a energiei, rezistența mecanică, compatibilitatea instalării, consistența producției și suportul tehnic post-vânzare.
Cuprins
- Schița blogului
- Ce face ca acest mecanism să fie atât de important?
- Cum funcționează mecanismul în interiorul unui întrerupător cu vid?
- Ce puncte de durere ale cumpărătorului rezolvă?
- Ce factori ar trebui să verifice cumpărătorii înainte de a cumpăra?
- Cum se compară diferitele tipuri de mecanisme?
- Unde este folosit în mod obișnuit?
- Cum pot echipele de întreținere să prelungească durata de viață?
- De ce contează capacitatea furnizorului?
- FAQ
- Concluzie
Schița blogului
- Definiți rolul unuiMecanism de operare a întrerupătorului de vidin protectie de medie tensiune.
- Explicați procesul de lucru de bază, de la stocarea energiei până la operația de deschidere și închidere.
- Conectați performanța produsului cu preocupările reale ale clienților, cum ar fi siguranța, timpul de nefuncționare, durata de viață și compatibilitatea.
- Furnizați o listă de verificare axată pe cumpărător pentru evaluarea tehnică.
- Comparați opțiunile comune ale mecanismului de operare.
- Discutați despre aplicațiile practice în rețelele de distribuție, fabrici, substații și proiecte de energie regenerabilă.
- Partajați puncte de întreținere care ajută la menținerea stabilă a mecanismului în timp.
- Răspundeți la întrebările tehnice și de achiziție comune.
Ce face ca acest mecanism să fie atât de important?
Un întrerupător cu vid este responsabil pentru stingerea arcului, dar nu poate îndeplini această sarcină singur. Contactele din interiorul întreruptorului trebuie să se separe la viteza potrivită, cu cursa corectă și sub control mecanic stabil. Acolo esteMecanism de operare a întrerupătorului de viddevine esentiala.
În proiectele reale, multe defecțiuni electrice nu sunt dramatice la început. Ele încep ca declanșare întârziată, închidere instabilă, presiune de contact inconsecventă, legături uzate, încărcare slabă a arcului sau coordonare slabă cu semnalele de protecție. Când aceste probleme sunt ignorate, rezultatul poate fi supraîncălzirea, deplasările repetate neplăcute, deteriorarea cabinetului, oprirea producției sau riscurile de siguranță pentru operatori.
Un mecanism fiabil ajută întrerupătorul să răspundă rapid atunci când releele de protecție detectează scurtcircuite, suprasarcini sau condiții anormale de funcționare. De asemenea, acceptă comutarea regulată atunci când circuitele trebuie alimentate, izolate sau întreținute. Pe scurt, este partea care transformă logica protecției în acțiune fizică.
Cum funcționează mecanismul în interiorul unui întrerupător cu vid?

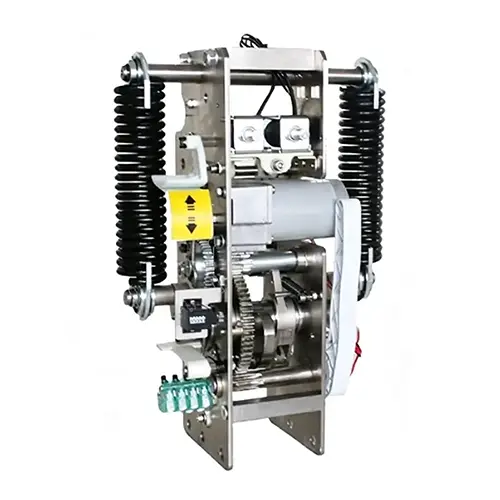

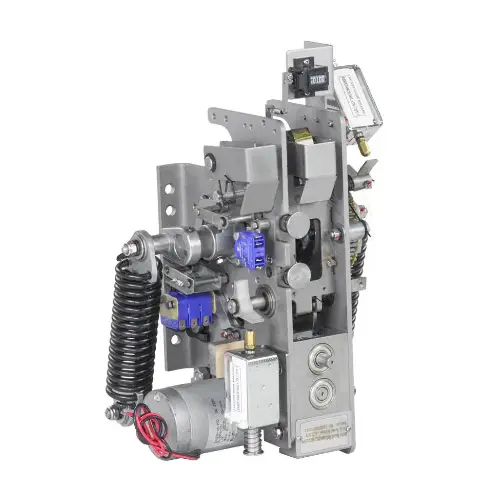

Principiul de lucru este simplu, dar execuția trebuie să fie precisă. OMecanism de operare a întrerupătorului de vidîn mod normal stochează energia printr-un arc, un motor, un mâner de încărcare manuală sau un ansamblu de control aferent. Când întrerupătorul primește o comandă de închidere sau de declanșare, energia stocată este eliberată prin piesele de transmisie mecanică. Aceste piese antrenează contactul în mișcare al întreruptorului cu vid.
În timpul închiderii, mecanismul împinge contactul în mișcare spre contactul fix și menține presiunea de contact adecvată. În timpul deschiderii, separă contactele suficient de repede pentru a permite întrerupătorul cu vid să stingă arcul. Cu cât această mișcare este mai rapidă și mai stabilă, cu atât întrerupătorul poate controla mai bine stresul electric în timpul comutării.
- Stocarea energiei:Mecanismul stochează energie înainte de funcționare, adesea printr-un sistem de încărcare cu arc.
- Răspuns la semnal:O bobină de control, o comandă de releu sau o acțiune manuală declanșează operația.
- Eliberare mecanică:Energia stocată este eliberată prin legături, arbori și piese de transmisie.
- Mișcarea contactului:Contactele întreruptorului în vid se deschid sau se închid în funcție de acțiunea necesară.
- Ocuparea postului:Mecanismul menține întrerupătorul stabil în poziția deschis sau închis.
Acesta este motivul pentru care mecanismul trebuie să fie fabricat cu mare atenție acurateței dimensionale, forței arcului, rezistenței materialului, alinierii ansamblului și consistenței testării.
Ce puncte de durere ale cumpărătorului rezolvă?
Cumpărătorii cumpără rar aMecanism de operare a întrerupătorului de viddoar pentru că au nevoie de o altă componentă. Îl cumpără deoarece un mecanism slab poate crea probleme costisitoare. Pentru producătorii de aparate de comutare, compatibilitatea slabă poate întârzia producția. Pentru antreprenorii de energie, funcționarea instabilă poate cauza probleme de punere în funcțiune. Pentru fabrici, defecțiunea neașteptată a întrerupătorului poate opri liniile de producție. Pentru utilități, comutarea nesigură poate afecta siguranța mai largă a distribuției.
| Punctul de durere al clientului | Cum ajută mecanismul |
|---|---|
| Închidere instabilă a întrerupătorului | Oferă forță controlată și mișcare de contact stabilă. |
| Răspuns întârziat la deplasare | Eliberează rapid energia stocată după un semnal de protecție. |
| Frecvență mare de întreținere | Îmbunătățește rezistența mecanică atunci când este proiectat și testat corespunzător. |
| Nepotrivire de instalare a dulapului | Poate fi selectat sau personalizat în funcție de structura întreruptorului și a instalației de comutare. |
| Risc de oprire a proiectului | Sprijină funcționarea fiabilă în sistemele de distribuție a energiei și industriale. |
Cel mai bun mecanism nu este pur și simplu cel mai puternic. Este cel care se potrivește cu designul întreruptorului, tensiunea de funcționare, sarcina de comutare, spațiul de instalare și cerințele de control. Această potrivire practică este ceea ce ajută clienții să evite costurile ascunse după instalare.
Ce factori ar trebui să verifice cumpărătorii înainte de a cumpăra?
Înainte de a alege unMecanism de operare a întrerupătorului de vid, cumpărătorii ar trebui să privească dincolo de numele produsului. Două mecanisme pot părea similare, dar performanța lor reală poate diferi foarte mult în ceea ce privește rezistența, viteza de funcționare, structura de instalare și stabilitatea pe termen lung.
Un proces practic de selecție ar trebui să includă următoarele puncte:
- Tensiune nominală și tip întrerupător:Confirmați dacă mecanismul se potrivește cu modelul VCB dorit și cu tensiunea sistemului.
- Metoda de operare:Verificați dacă proiectul necesită operare manuală, cu arc, acţionată de motor sau combinată.
- Durata de viata mecanica:Întrebați despre ciclurile de funcționare testate și rezistența pe termen lung.
- Timp de stocare a energiei:Pentru sistemele de încărcare cu arc, stocarea stabilă și eficientă a energiei este importantă pentru funcționarea repetată.
- Deplasare și fiabilitate apropiată:Mecanismul ar trebui să răspundă constant la semnalele de control.
- Dimensiuni de instalare:Confirmați găurile de montare, poziția legăturii, structura arborelui și spațiul carcasei.
- Conditii de mediu:Luați în considerare umiditatea, praful, temperatura, altitudinea și poluarea industrială.
- Înregistrări de testare:Furnizorii de încredere ar trebui să ofere inspecții, teste de rutină și suport tehnic.
Aceste verificări sunt deosebit de importante pentru cumpărătorii OEM și pentru fabricile de asamblare a aparatelor de comutare, deoarece o mică nepotrivire poate crea ajustări repetate de asamblare sau reclamații de service pe teren.
Cum se compară diferitele tipuri de mecanisme?
Proiecte diferite pot necesita modele de operare diferite. Tabelul de mai jos oferă o comparație simplă pentru cumpărătorii care evaluează opțiunile comune.
| Tipul mecanismului | Avantajul principal | Utilizare adecvată |
|---|---|---|
| Mecanism de acţionare cu încărcare cu arc | Eliberare stabilă de energie stocată pentru deschidere și închidere rapidă. | VCB-uri de medie tensiune care necesită funcționare repetată fiabilă. |
| Mecanism de acționare a motorului | Suportă încărcare și operare la distanță sau automată. | Substații, dulapuri de distribuție și sisteme automate. |
| Mecanism manual de acționare | Structură simplă și control local convenabil. | Aplicații de comutare de bază și proiecte sensibile la costuri. |
| Mecanism personalizat | Se potrivește mai bine pentru amenajări speciale de dulap sau modele de întrerupător. | Proiecte de producție și înlocuire a aparatelor de comutare OEM. |
Pentru multe aplicații de medie tensiune, designul de încărcare cu arc este preferat pe scară largă deoarece permite stocarea energiei înainte de acțiunea de comutare. Când apare o defecțiune, întrerupătorul nu trebuie să aștepte o mișcare manuală lentă. Poate elibera energie imediat, ceea ce îmbunătățește fiabilitatea protecției.
Unde este folosit în mod obișnuit?
TheMecanism de operare a întrerupătorului de videste utilizat oriunde circuitele de medie tensiune au nevoie de comutare și protecție de încredere. Este în mod obișnuit integrat în întrerupătoarele cu vid, panourile de comutație, substațiile compacte, camerele de distribuție industriale, rețelele de utilități, clădirile comerciale și stațiile de energie regenerabilă.
În fabrici, ajută la protejarea motoarelor, transformatoarelor și liniilor de producție împotriva defecțiunilor electrice. În rețelele urbane de distribuție, acesta permite livrarea stabilă a energiei către zonele rezidențiale și comerciale. În proiectele de energie solară și eoliană, ajută la izolarea și protejarea circuitelor de colectare de medie tensiune. În minerit, infrastructură și sisteme de transport, contribuie la un control electric mai sigur în condiții solicitante.
Deoarece aceste medii variază foarte mult, cumpărătorii nu ar trebui să trateze mecanismul ca pe un accesoriu universal. Același produs trebuie verificat în raport cu condițiile reale ale proiectului. Un mecanism utilizat într-o cameră de distribuție interioară curată se poate confrunta cu stres diferit în comparație cu unul utilizat într-o fabrică industrială prăfuită sau într-un proiect de coastă cu umiditate ridicată.
Cum pot echipele de întreținere să prelungească durata de viață?
Chiar și de înaltă calitateMecanism de operare a întrerupătorului de vidnecesită o inspecție adecvată. Echipele de întreținere ar trebui să se concentreze pe uzura vizibilă, zgomotul anormal, elementele de fixare slăbite, starea arcului, punctele de lubrifiere, funcția comutatorului auxiliar și performanța declanșării închiderii. Testarea regulată a funcționării este, de asemenea, utilă, deoarece un întrerupător care rămâne inactiv pentru o perioadă lungă de timp poate avea nevoie să funcționeze instantaneu în timpul unei defecțiuni.
- Verificați dacă mecanismul se încarcă fără probleme și se eliberează fără întârziere.
- Inspectați legăturile, arborii și elementele de fixare pentru slăbire sau deformare.
- Păstrați mecanismul curat și evitați acumularea de praf în interiorul carcasei.
- Confirmați că indicatoarele de deschidere și închidere se potrivesc cu poziția reală a întrerupătorului.
- Testați circuitele de control, bobinele și contactele auxiliare conform programelor de întreținere.
- Înlocuiți piesele uzate înainte ca acestea să afecteze fiabilitatea comutării.
Întreținerea preventivă este mai ieftină decât reparația de urgență. Când un mecanism se defectează în timpul unei defecțiuni, deteriorarea se poate extinde dincolo de întrerupătorul însuși. Poate afecta cablurile, transformatoarele, panourile de comutație și echipamentele conectate.
De ce contează capacitatea furnizorului?
Un furnizor de încredere face mai mult decât să livreze piese. Pentru un produs caMecanism de operare a întrerupătorului de vid, experiența furnizorilor afectează acuratețea designului, selecția materialelor, controlul producției, calitatea testării și comunicarea tehnică. Acest lucru este important în special pentru cumpărătorii care au nevoie de achiziții în lot, potrivire de înlocuire sau asistență OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.deservește clienții din domeniul echipamentelor electrice cu produse legate de întrerupătoarele în vid și componentele de distribuție de medie tensiune. Pentru cumpărători, colaborarea cu un producător capabil poate ajuta la reducerea incertitudinii în timpul selecției produsului, confirmării instalării și utilizării pe termen lung.
Atunci când evaluează un furnizor, cumpărătorii ar trebui să solicite desene tehnice, compatibilitatea modelului, parametrii evaluați, procedurile de testare, detaliile ambalajului și capacitatea de livrare. Un răspuns clar înainte de a comanda este mult mai bine decât rezolvarea problemelor de instalare după ce produsul ajunge la locul proiectului.
FAQ
Ce este un mecanism de operare a întrerupătorului de vid?
Este sistemul de control mecanic care conduce mișcarea de deschidere și închidere a unui întrerupător de vid în interiorul unui întrerupător de circuit în vid. Stochează și eliberează energie, astfel încât contactele să se poată mișca rapid și fiabil.
De ce este important mecanismul pentru protecția la medie tensiune?
Acesta asigură că întrerupătorul poate răspunde la semnalele de defecțiune cu viteză și forță corespunzătoare. Fără un mecanism de încredere, chiar și un bun întrerupător de vid poate să nu funcționeze corect.
Se poate potrivi un singur mecanism pentru fiecare întrerupător de circuit în vid?
Nu. Cumpărătorii trebuie să confirme tensiunea nominală, modelul întreruptorului, dimensiunile de instalare, structura legăturii, metoda de control și cerințele de funcționare înainte de a cumpăra.
Ce cauzează defecțiunea mecanismului de operare?
Cauzele comune includ legături uzate, arcuri slabe, lubrifiere slabă, contaminare cu praf, probleme cu bobina, elemente de fixare slăbite, instalare incorectă și lipsa pe termen lung a inspecției.
Este un mecanism de acționare cu motor mai bun decât unul manual?
Depinde de proiect. Funcționarea motorului este mai bună pentru sistemele de la distanță sau automate, în timp ce operarea manuală poate fi potrivită pentru aplicații mai simple cu necesități de control local.
Cum ar trebui cumpărătorii să aleagă un furnizor de încredere?
Cumpărătorii ar trebui să verifice experiența de producție, suportul tehnic, capacitatea de testare, compatibilitatea modelului, opțiunile de personalizare și dacă furnizorul poate furniza documentație clară înainte de expediere.
Concluzie
TheMecanism de operare a întrerupătorului de vidpoate să nu fie partea cea mai vizibilă a unui întrerupător de circuit de medie tensiune, dar este una dintre cele mai decisive. Controlează acțiunea fizică care permite întreruptorului cu vid să protejeze circuitele, să reducă impactul defecțiunilor și să susțină o distribuție stabilă a energiei. Pentru cumpărători, alegerea mecanismului potrivit înseamnă mai puține erori de comutare, o instalare mai lină, o durată de viață mai lungă și o mai mare încredere în funcționarea zilnică.
Dacă selectați componente pentru întrerupătoare de circuit în vid, ansambluri de comutatoare, substații, sisteme de alimentare industriale sau proiecte de înlocuire,Wenzhou Xifa Electrical Equipment Co., Ltd.poate oferi suport practic pentru produs și comunicare tehnică pentru nevoile aplicației dvs. Pentru selecția modelului, ofertarea, detaliile de personalizare sau consultarea proiectului, vă rugămcontactaţi-neastăzi și lăsați echipa noastră să vă ajute să găsiți o soluție fiabilă pentru sistemul dumneavoastră de comutare de medie tensiune.
