A CurrTransformator ent (CT)este o componentă critică în sistemele electrice și de alimentare moderne, permițând măsurarea precisă a curentului, protecția sistemului și monitorizarea energiei fără contact electric direct. Alegerea CT potrivită este esențială pentru a asigura siguranța, acuratețea și fiabilitatea sistemului pe termen lung.
În acest ghid aprofundat, explorăm modul în care funcționează transformatoarele de curent, diferitele tipuri de CT, criteriile cheie de selecție, clasele de precizie, cele mai bune practici de instalare și aplicațiile din lumea reală. Indiferent dacă proiectați un sistem de alimentare industrial, actualizați monitorizarea energiei sau selectați CT-uri pentru relee de protecție, acest articol vă va ajuta să luați o decizie informată.
A Transformator de curent (CT)este un transformator pentru instrumente conceput pentru a reduce valorile ridicate ale curentului alternativ (AC) la un nivel mai scăzut, standardizat, care poate fi măsurat sau monitorizat în siguranță de contoare, relee de protecție sau dispozitive de control.
CT-urile sunt utilizate pe scară largă în:
Prin utilizarea inducției electromagnetice, un CT asigură izolarea electrică între circuitele de înaltă tensiune și echipamentele de măsurare de joasă tensiune, îmbunătățind semnificativ siguranța sistemului.
Principiul de funcționare al unui transformator de curent se bazează peLegea lui Faraday a inducției electromagnetice. Când curentul trece prin conductorul primar, acesta generează un câmp magnetic în jurul miezului. Acest flux magnetic induce un curent proporțional în înfășurarea secundară.
De exemplu, un CT evaluat la1000A:5Aconvertește 1000 de amperi de curent primar într-un 5 amperi gestionabil pentru instrumentele de măsură.
CT-urile de fereastră prezintă o deschidere circulară prin care trece conductorul primar. Sunt compacte, fiabile și utilizate în mod obișnuit în tablouri de distribuție și panouri de distribuție.
CT-urile cu miez divizat pot fi instalate fără a deconecta conductorul primar, ceea ce le face ideale pentru modernizarea sistemelor existente și audituri energetice.
TC-urile de tip bară utilizează un conductor primar încorporat și sunt proiectate pentru aplicații cu curent ridicat, cu rezistență mecanică excelentă.

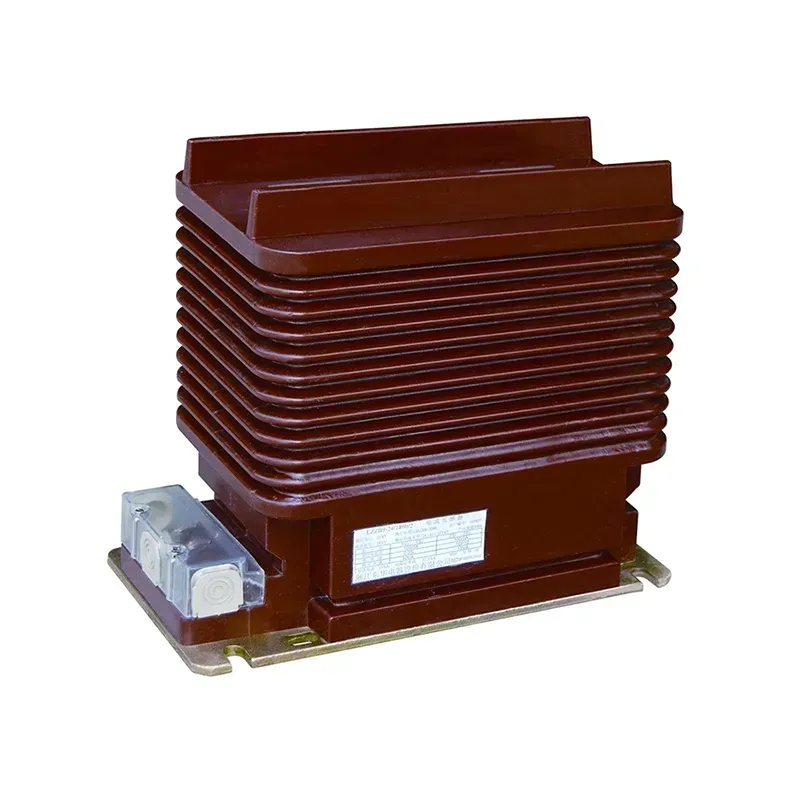

Aceste CT includ mai multe ture pe înfășurarea primară și sunt utilizate pentru aplicații de măsurare cu curent scăzut și de înaltă precizie.
Selectarea CT potrivită necesită echilibrarea performanței, siguranței și costurilor. Mai jos sunt cele mai importante criterii de luat în considerare:
Alegeți un CT cu un curent nominal primar care se potrivește sau depășește ușor curentul maxim de funcționare al sistemului dumneavoastră.
Clasa de precizie determină cât de precis reproduce CT curentul primar. Acest lucru este critic în special pentru sistemele de facturare și protecție.
Sarcina se referă la sarcina totală (în VA) conectată la secundarul CT. Depășirea sarcinii nominale reduce precizia și poate cauza supraîncălzirea.
Producătorii caXiFaoferiți soluții CT personalizate pentru a se potrivi cerințelor specifice ale sistemului, asigurând performanță optimă și fiabilitate pe termen lung.
Clasele de precizie definesc eroarea permisă a unui CT în condiții specificate.
Alegerea clasei corecte de precizie asigură conformitatea cu standarde precum IEC și IEEE, menținând în același timp eficiența sistemului.
În infrastructurile de energie moderne, CT-urile joacă un rol vital în a permite monitorizarea inteligentă și strategiile de întreținere predictivă.
Instalarea corectă este esențială pentru a asigura funcționarea sigură și precisă a CT.
Instalarea incorectă poate duce la supratensiuni periculoase și citiri inexacte.
| Tip CT | Avantajul principal | Aplicație tipică |
|---|---|---|
| Fereastra CT | Compact si economic | Panouri de comutare |
| Split Core CT | Instalare ușoară | Reabilitare energetică |
| CT de tip bară | Capacitate mare de curent | Substații |
| CT rană | Precizie ridicată | Măsurarea curentului scăzut |
Un secundar CT cu circuit deschis poate genera tensiuni periculoase de înalte, prezentând un risc serios de siguranță și poate deteriora echipamentul.
CT-urile tradiționale sunt proiectate numai pentru curent alternativ. Pentru măsurarea DC, sunt necesari senzori cu efect Hall.
Cu condiții de instalare și operare adecvate, un CT de înaltă calitate poate dura 20-30 de ani sau mai mult.
Nu neapărat. Precizia mai mare crește costul. Clasa de precizie ar trebui să corespundă cerințelor reale ale aplicației.
Alegerea corectăTransformator de curent (CT)este un pas crucial în proiectarea sistemelor electrice sigure, eficiente și fiabile. Înțelegând tipurile CT, clasele de precizie și cerințele aplicațiilor, inginerii și proiectanții de sisteme pot îmbunătăți semnificativ performanța și pot reduce riscurile operaționale.
Dacă sunteți în căutarea unor soluții de transformare de curent fiabile și personalizate,XiFaoferă o gamă largă de produse CT concepute pentru precizie, durabilitate și conformitate cu standardele internaționale.
Pentru a afla mai multe despre selectarea transformatorului de curent ideal pentru proiectul dvs. sau pentru a solicita suport tehnic,contactaţi-neastăzi și lăsați experții noștri să vă ajute să vă alimentați sistemul cu încredere.
