Rezumatul articolului:Alegerea unui comutator izolator cu siguranțe trifazate CA necesită o luare în considerare atentă a curentului nominal, a compatibilității siguranțelor, a configurației polilor, a dimensiunilor instalării și a protecției la scurtcircuit. Wenzhou Xifa Electrical Equipment Co., Ltd. oferă componente de distribuție a energiei pentru ansambluri de transformatoare, panouri electrice și sisteme de alimentare industriale. Acest ghid explică factorii cheie pe care cumpărătorii ar trebui să-i verifice înainte de a alege un model potrivit.

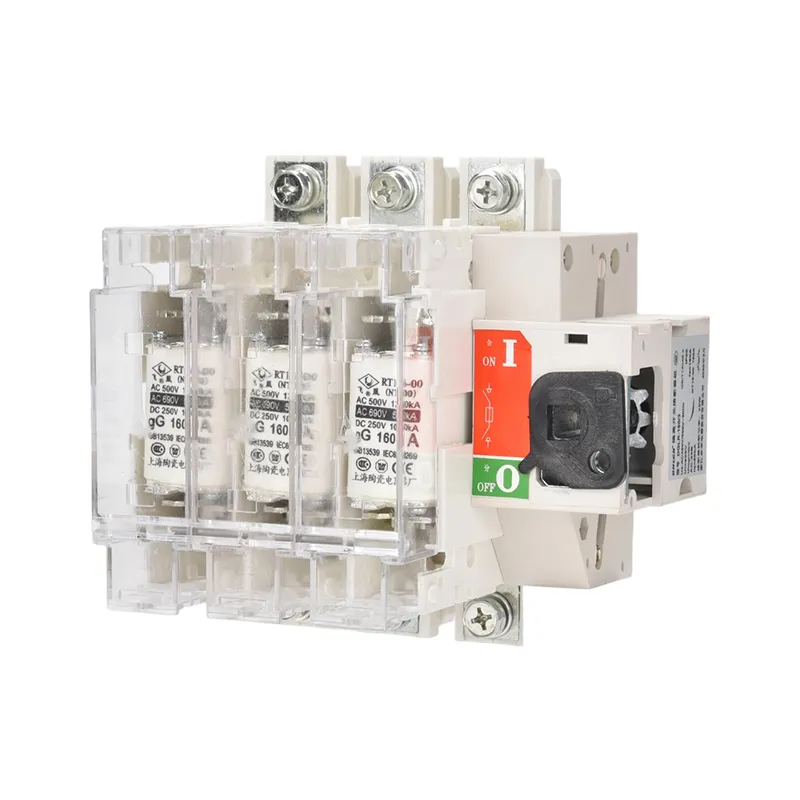

Când selectați un comutator izolator cu siguranțe trifazate de curent alternativ, luăm în considerare mai întâi echipamentul pe care îl va servi și condițiile de funcționare ale circuitului. Aplicații precum dulapuri de distribuție, ansambluri de transformatoare și sisteme de alimentare industriale pot necesita valori nominale de curent diferite, aranjamente de montare și caracteristici de protecție.
Înainte de a compara modelele, cumpărătorii ar trebui să confirme tensiunea sistemului, curentul de funcționare așteptat, caracteristicile de sarcină, curentul de scurtcircuit disponibil, mediul de instalare și configurația necesară a polilor.
De exemplu, un izolator de siguranță instalat pe partea de joasă tensiune a unui transformator de distribuție trebuie să se potrivească cu valoarea nominală a circuitului și schema de protecție a întregului ansamblu. Selectarea unui model numai pe baza valorii nominale a curentului poate duce la probleme de compatibilitate în timpul instalării sau al funcționării.
Verificați disponibilitateale configurații on AC trei docase Fuse Isolator Svrăjitoare beînainte de finalizarea caietului de sarcini.
Curentul cadru și curentul nominal al siguranței descriu caracteristici diferite. Frame current identifeste tClasa de curent a comutatorului, în timp ce curentul nominal al siguranței se referă la valoarea nominală a siguranței instalate. Siguranța trebuie să fie compatibilă cu comutatorul și adecvată pentru protejarea circuitului propriu-zis.
În conformitate cu specificațiile produsului furnizate de Wenzhou Xifa Electrical Equipment Co., Ltd., valorile nominale de curent disponibile ale cadrului variază de la 63 A la 630 A.
| Cadrul curent | Valori nominale ale siguranțelor enumerate | Dimensiunea siguranței |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Notă: Aceste valori rezumă parametrii produsului furnizat. Confirmați tipul siguranței compatibile și valoarea exactă pentru modelul selectat înainte de a comanda.
Siguranța trebuie selectată în funcție de sarcină, puterea conductorului și coordonarea necesară a protecției. Circuitele motoarelor și circuitele transformatoarelor pot avea curenți de pornire și caracteristici de defecțiune diferiți, astfel încât aceeași valoare nominală a siguranței nu este adecvată pentru fiecare aplicație.
Un comutator izolator cu siguranțe trifazate de CA combină izolarea circuitului cu protecția la supracurent pe bază de siguranțe. Cumpărătorii ar trebui să evalueze aceste funcții separat pentru a se asigura că dispozitivul îndeplinește cerințele instalației.
O siguranță singură nu determină performanța la scurtcircuit a întregului ansamblu. Comutatorul, siguranța, conductorii și echipamentul de protecție din amonte trebuie să fie coordonate în funcție de capacitățile lor nominale. Izolarea de întreținere trebuie să urmeze, de asemenea, procedurile de siguranță electrică aplicabile.
După verificarea compatibilității electrice, cumpărătorii ar trebui să verifice configurația stâlpilor, aranjamentul de montare, dimensiunile generale și spațiul de conectare. Informațiile despre produs furnizate includ configurații cu trei și patru poli, precum și opțiuni de instalare de tip frontal și lateral pentru modelele aplicabile.
| Element de selecție | Ce trebuie verificat | De ce contează |
|---|---|---|
| Configurația stâlpului | Model cu trei sau patru poli | Se potrivește cerințelor de izolare a circuitului și a neutrului. |
| Dispunerea montajului | Instalare frontală sau laterală | Asigură compatibilitatea cu aspectul panoului. |
| Dimensiuni | Lățimea, înălțimea, adâncimea și pozițiile orificiilor de montare | Previne interferența cu cablajul și componentele adiacente. |
| Conexiuni | Dispunerea cablului sau barelor colectoare și cerințele conductoarelor | Suporta conexiuni electrice fiabile. |
De exemplu, dimensiunile publicate pentru seria de tip frontal 160 A listează dimensiunea A ca 164 mm pentru modelul cu trei poli și 200 mm pentru modelul cu patru poli. Această diferență arată de ce cumpărătorii ar trebui să verifice desenul pentru configurația exactă, în loc să presupună că modelele cu aceeași evaluare a cadrului au dimensiuni identice.
Înainte de a comanda, comparați desenul dimensional al producătorului cu aspectul panoului. Lăsați suficient spațiu pentru operarea mânerului, îndoirea cablurilor, spațiul electric și înlocuirea siguranțelor.
Documentația tehnică ajută cumpărătorii să confirme dacă un produs îndeplinește cerințele proiectului. Vă recomandăm să solicitați fișa tehnică a produsului, desenul dimensional, rapoartele de testare aplicabile și confirmarea standardului de siguranțe compatibile înainte de a aproba un model.
Wenzhou Xifa Electrical Equipment Co., Ltd. este specializată în cercetare, dezvoltare și producție de produse de distribuție a energiei pentru sisteme de 0,4 kV până la 35 kV. Gama sa de produse include întreruptoare cu aer, întreruptoare cu carcasă turnată, transformatoare de curent, transformatoare de potențial, paratrăsnet și siguranțe de întrerupere.
Situată în zona de dezvoltare economică Yueqing, Zhejiang, China, compania este o companie filială a Conso Electrical Science and Technology Co., Ltd., care produce transformatoare de distribuție, substații compacte și întrerupătoare de circuit în vid din 2006.
Compania declară că produsele sale sunt fabricate în conformitate cu sistemele de management al calității ISO 9001 și ISO 14001 de management de mediu și că specificațiile tehnice relevante îndeplinesc cerințele CE și UL. Cumpărătorii ar trebui să solicite certificatele sau rapoartele de testare aplicabile pentru a verifica starea de conformitate a modelului specific.
Alte considerații de achiziție includ disponibilitatea siguranței de rezervă, îndrumări de instalare, timpul de livrare și asistență tehnică post-vânzare. Aceste detalii pot afecta punerea în funcțiune și întreținerea, în special atunci când comutatorul face parte dintr-un ansamblu de distribuție electrică mai mare.
Pentru detalii despre produs, vizitați pagina de produs întrerupător cu izolator cu siguranțe trifazate CA sau contactați Wenzhou Xifa Electrical Equipment Co., Ltd..
Un comutator izolator de siguranțe trifazate de curent alternativ este utilizat pentru a izola un circuit trifazat de curent alternativ și pentru a oferi protecție la supracurent pe bază de siguranțe în sistemele de distribuție de joasă tensiune compatibile. Aplicațiile tipice includ dulapuri de distribuție, ansambluri de transformatoare și instalații industriale de alimentare.
Verificați curentul de proiectare a circuitului, amperajul conductorului, caracteristicile sarcinii și condițiile de defecțiune. Apoi selectați un cadru de comutator compatibil și o valoare nominală a siguranței pe baza coordonării de protecție cerută și a standardelor electrice aplicabile.
Curentul cadrului identifică clasa de curent a comutatorului, în timp ce curentul nominal al siguranței identifică curentul nominal nominal al siguranței instalate. Siguranța selectată trebuie să fie compatibilă cu comutatorul și adecvată pentru protejarea circuitului.
Alegerea depinde de configurația circuitului și dacă este necesară izolarea neutrului. Confirmați aranjamentul stâlpilor în raport cu proiectarea sistemului, schema de împământare și regulile de instalare aplicabile.
Numai dacă dispozitivul specific este evaluat pentru sarcina de comutare prevăzută. Verificați valorile nominale de funcționare ale producătorului și categoria de utilizare, în loc să presupuneți că fiecare izolator poate întrerupe curentul normal de sarcină.
Furnizați tensiunea sistemului, curentul nominal necesar, specificația siguranței, configurația stâlpilor, aranjamentul de montare, dimensiunile de instalare, cantitatea și standardele aplicabile. O diagramă cu o singură linie sau un desen de panou poate ajuta la confirmarea compatibilității produsului.
Alegerea unui comutator izolator cu siguranțe trifazate de curent alternativ necesită o revizuire atentă a nominalizărilor electrice, a caracteristicilor siguranțelor, a dimensiunilor de instalare și a condițiilor de funcționare. Verificarea acestor detalii înainte de a comanda contribuie la reducerea modificărilor de instalare și sprijină funcționarea fiabilă în cadrul sistemului de distribuție. Wenzhou Xifa Electrical Equipment Co., Ltd. oferă informații despre produse și asistență tehnică pentru a ajuta clienții să identifice configurațiile potrivite pentru aplicațiile lor.
-
