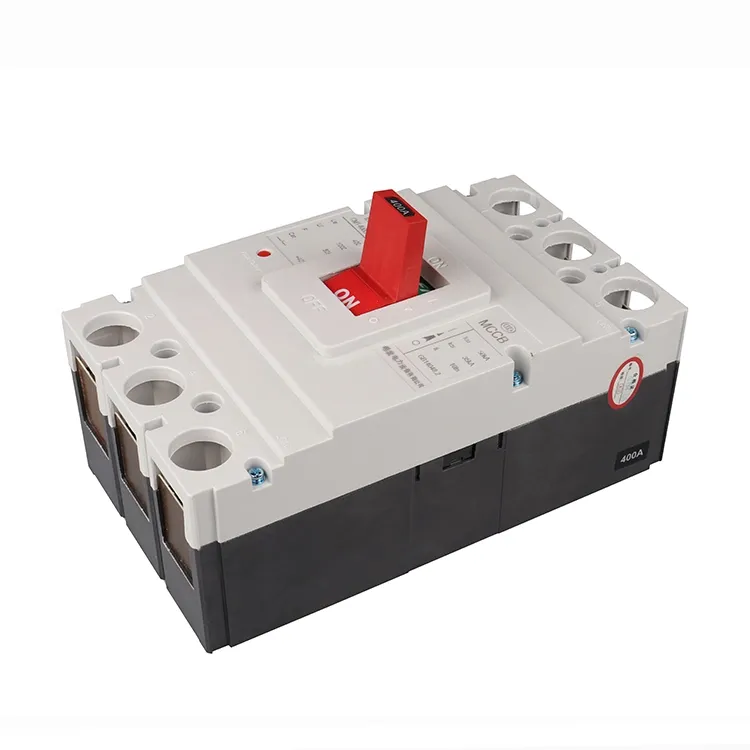

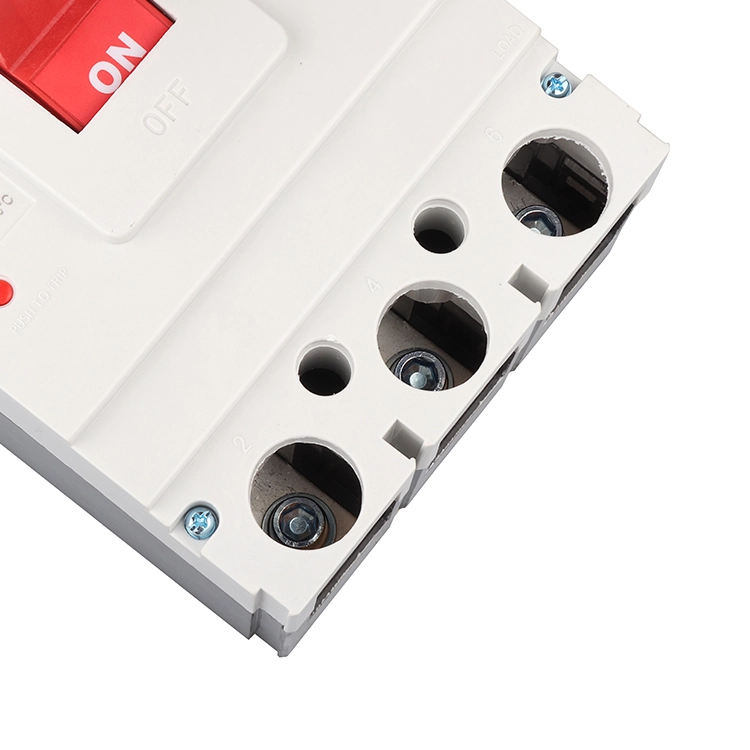

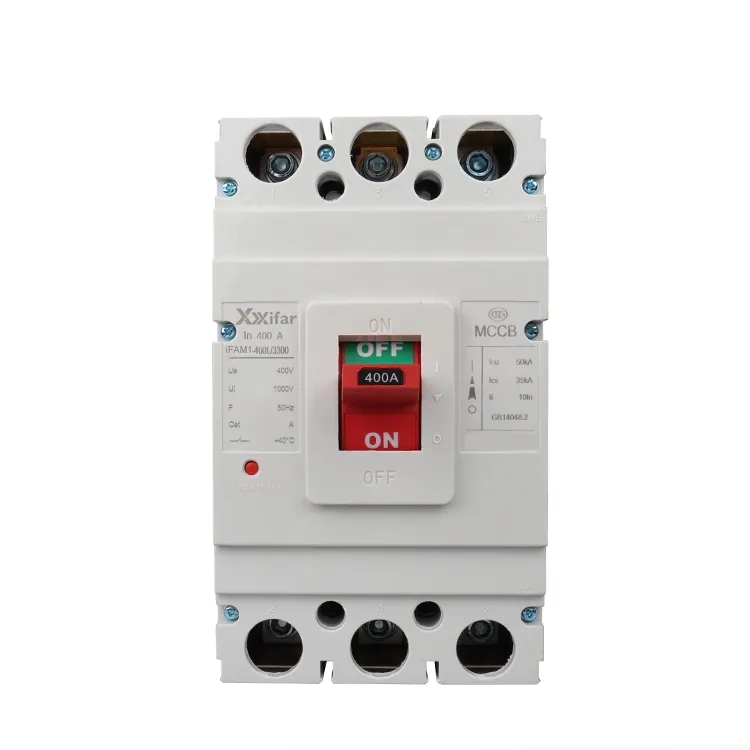

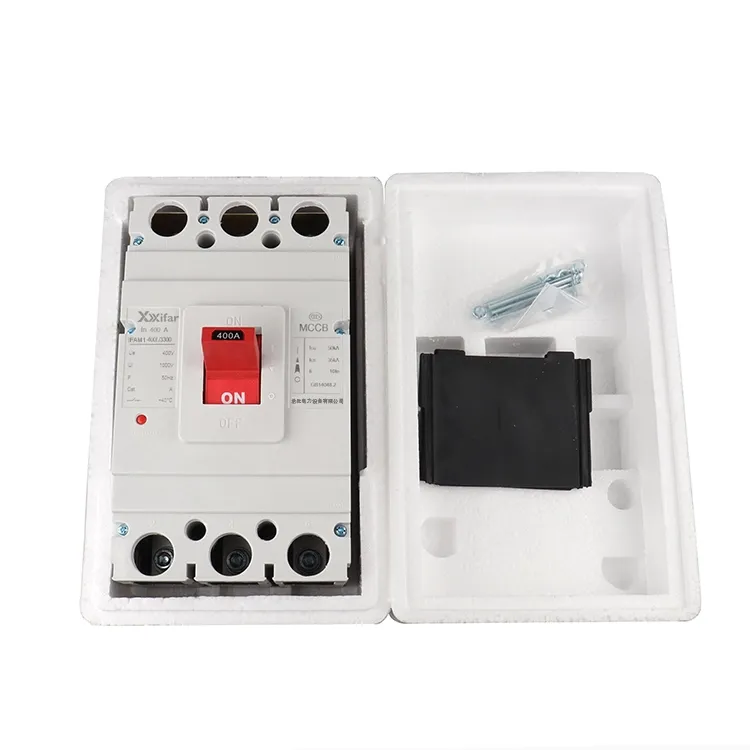

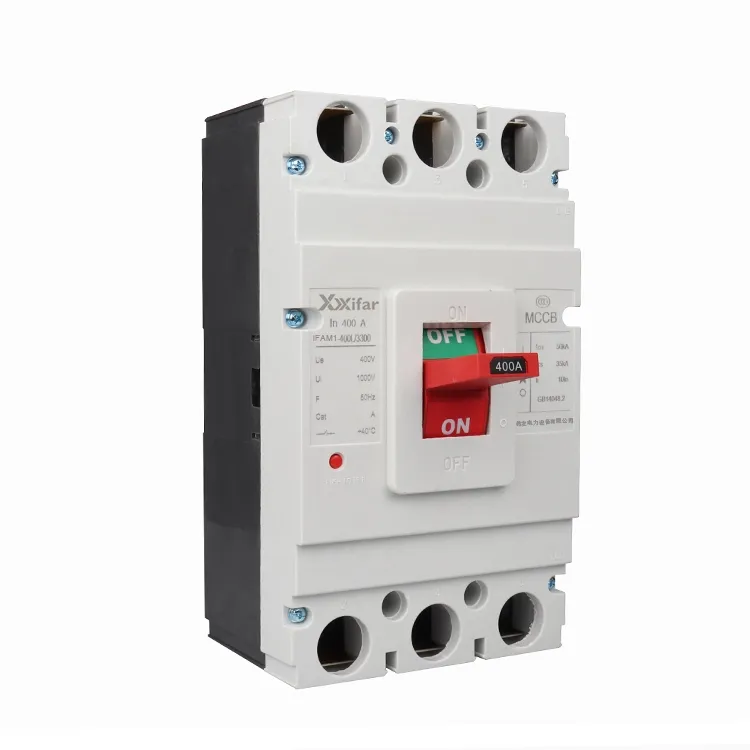

400a 3p Mccb Comutator cu carcasă turnată închisă

Un comutator cu carcasă turnată închisă mccb 400a 3p este un tip de întrerupător cu o carcasă izolatoare turnată și izolație de aer. Este instalat și aplicat în mod obișnuit în sistemele de distribuție de joasă tensiune pentru a întrerupe sau izola atât curenții normali, cât și curenții de defect în intervalul nominal, ceea ce ajută la protejarea cablurilor și a echipamentelor electrice. Metodele obișnuite de declanșare pentru comutatorul cu carcasă turnată închisă A 400a 3p mccb includ unități de declanșare numai magnetice, magnetice termice și electronice.

O declanșare numai magnetică funcționează numai în condiții de scurtcircuit. Cu alte cuvinte, comutatorul cu carcasă turnată închisă 400a 3p mccb se declanșează numai atunci când apare o defecțiune, cum ar fi un scurtcircuit. Acest tip este adesea folosit în circuitele de încălzire sau în circuitele motoarelor unde este deja prevăzută protecție separată la suprasarcină.

Unitățile de declanșare magnetice termice răspund atât la scurtcircuite, cât și la supracurent susținut. Dacă curentul depășește 400A pentru o anumită perioadă sau are loc un scurtcircuit, comutatorul cu carcasă turnată închisă 400a 3p mccb se va declanșa. Deoarece combină două mecanisme de protecție, uneori se face referire la declanșare combinată sau dublă pe un comutator cu carcasă turnată închisă mccb 400a 3p, care este aplicat în mod obișnuit în distribuția generală a energiei.

Declanșatoarele electronice reprezintă o soluție mai avansată și mai matură. Cu acest tip, pot fi ajustați parametri precum captarea magnetică, setările termice și întârzierea de declanșare, făcând comutatorul cu carcasă turnată închisă mccb 400a 3p potrivit pentru o gamă mai largă de aplicații. Cu toate acestea, această flexibilitate suplimentară vine de obicei cu un cost mai mare.

Pe lângă aceste tipuri, există întreruptoare cu carcasă turnată special concepute pentru protecția motorului. Pentru astfel de aplicații, setarea declanșării magnetice este de obicei mai mare, care este de peste zece ori curentul nominal, astfel încât întrerupătorul de circuit cu carcasă turnată să poată rezista la curentul mare de pornire în timpul pornirii motorului fără a declanșa inutil, oferind în același timp protecție în condiții de defecțiune.

400a 3p mccb parametrul comutatorului carcasei turnate închise:

Funcțiile 400a 3p mccb pentru comutator de carcasă turnată închisă Accesorii

Accesoriile extind și completează funcțiile de bază ale unui comutator cu carcasă turnată închisă 400a 3p mccb. Acestea adaugă opțiuni de control și îmbunătățesc funcțiile de protecție pentru a le face parte integrantă a dispozitivului. Accesoriile obișnuite ale unui comutator cu carcasă turnată închisă mccb 400a 3p includ contacte auxiliare, contacte de alarmă, unități de declanșare în șunt, declanșatoare sub tensiune, operatori de motor și mânere rotative externe.

1) Contacte auxiliare

Contactele auxiliare sunt folosite în principal pentru a indica dacă comutatorul carcasă turnată închisă 400a 3p mccb este deschis sau închis, dar nu arată dacă a avut loc o declanșare de eroare. Sunt conectate la circuitul de control. Pentru întrerupătoarele cu carcasă turnată, cu o dimensiune a cadrului de 400 A și mai sus, sunt disponibile configurații de două contacte normal deschise și două contacte normal închise cu un curent termic de aproximativ 6 A. O dimensiune a cadrului de 100 A utilizează de obicei un singur contact comutator de întrerupere, în timp ce 225 A și 250 A și pentru a adopta o structură de contact în punte cu un curent termic convențional de aproximativ 3 A.

2) Contacte de alarmă

Contactele de alarmă sunt proiectate pentru a semnala atunci când comutatorul cu carcasă turnată închisă 400a 3p mccb se declanșează automat din cauza unor defecțiuni precum suprasarcină, scurtcircuit sau subtensiune. Curentul lor de funcționare este, în general, 380 V AC la 0,3 A sau 220 V DC la 0,15 A, dar de obicei nu depășește 1 A. Cu toate acestea, curentul termic se încadrează de obicei în intervalul de la 1 la 2,5 A.

3) Unitate de declanşare în derivaţie

O unitate de declanșare cu șunt permite deschiderea de la distanță a comutatorului cu carcasă turnată închisă 400a 3p mccb. Tensiunea sa de funcționare poate fi independentă de tensiunea circuitului principal. Este destinat unei funcții de scurtă durată, iar timpul de activare a bobinei nu trebuie, în mod normal, să depășească o secundă, altfel bobina poate fi deteriorată.

Pentru a preveni arderea bobinei, un microîntrerupător este conectat în serie cu bobina declanșatoare de șunt. Când bobina este alimentată, armătura este atrasă, ceea ce face ca microîntrerupătorul să treacă de la o stare normal închisă la una normal deschisă. Acest lucru întrerupe circuitul de control, astfel încât, chiar dacă butonul este ținut apăsat, bobina nu va rămâne alimentată. Acest design protejează eficient bobina de supraîncălzire. Odată ce 400a 3p mccb carcasă turnată închisă este resetat și închis din nou, microcomutatorul revine la poziția normală închisă. Declanșatoarele sunt disponibile în diferite tensiuni și frecvențe de control pentru a se potrivi diferitelor aplicații.

4) Eliberare sub tensiune

Declanșatorul de subtensiune este utilizat pentru a proteja circuitele și echipamentele de alimentare de condițiile de joasă tensiune. Bobina sa este conectată la partea de alimentare a întreruptorului cu carcasă turnată, iar întrerupătorul poate fi închis numai atunci când bobina este alimentată. Dacă tensiunea este prea scăzută, întrerupătorul 400a 3p mccb din carcasă turnată închisă nu poate fi închis. Este important să vă asigurați că tensiunea sistemului se potrivește cu tensiunea nominală a declanșatorului de subtensiune. Intervalul de funcționare este de obicei între 70% și 35% din tensiunea nominală. Aceste dispozitive sunt, de asemenea, disponibile în diferite tensiuni nominale și frecvențe pentru diverse aplicații.

5) Mecanismul operatorului cu motor

Operatorii cu motor sunt utilizați pentru închiderea și deschiderea automată și de la distanță a întrerupătoarelor. Există două tipuri principale, care sunt cu motor și electromagnetice. Mecanismele acționate cu motor sunt utilizate în general pentru întrerupătoarele cu carcasă turnată MCCB-uri cu o dimensiune a cadrului de 400 A și mai mult, în timp ce operatorii electromagnetici sunt mai potriviti pentru MCCB-uri cu o valoare nominală de 225 A și mai jos.
