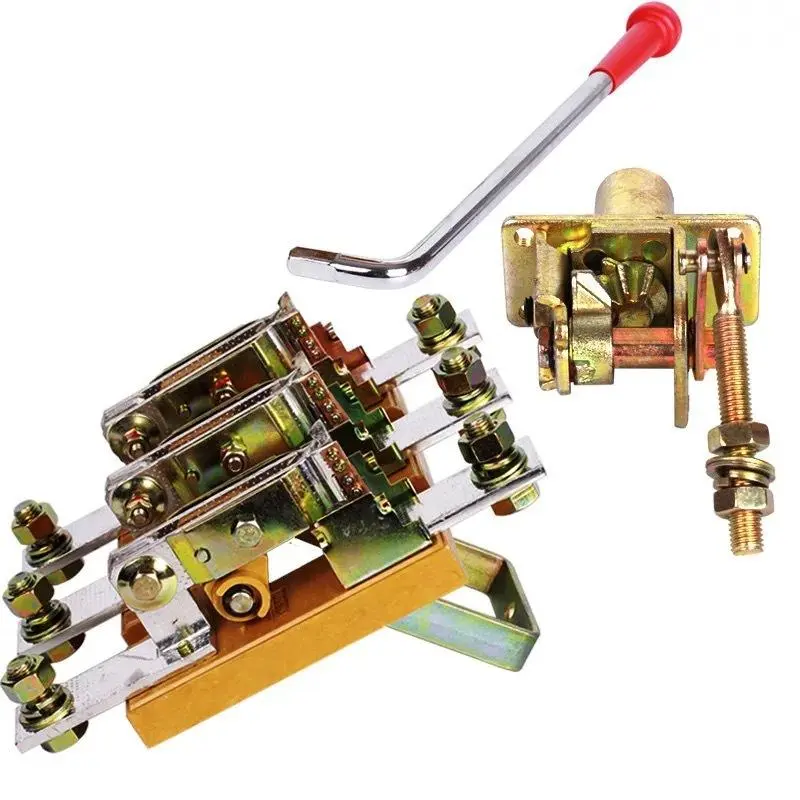

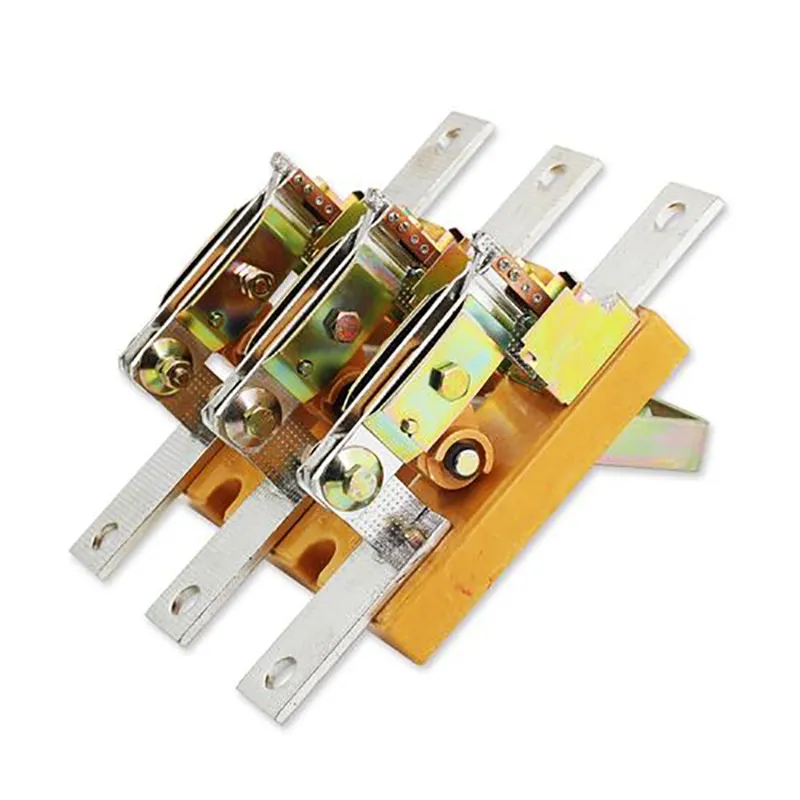

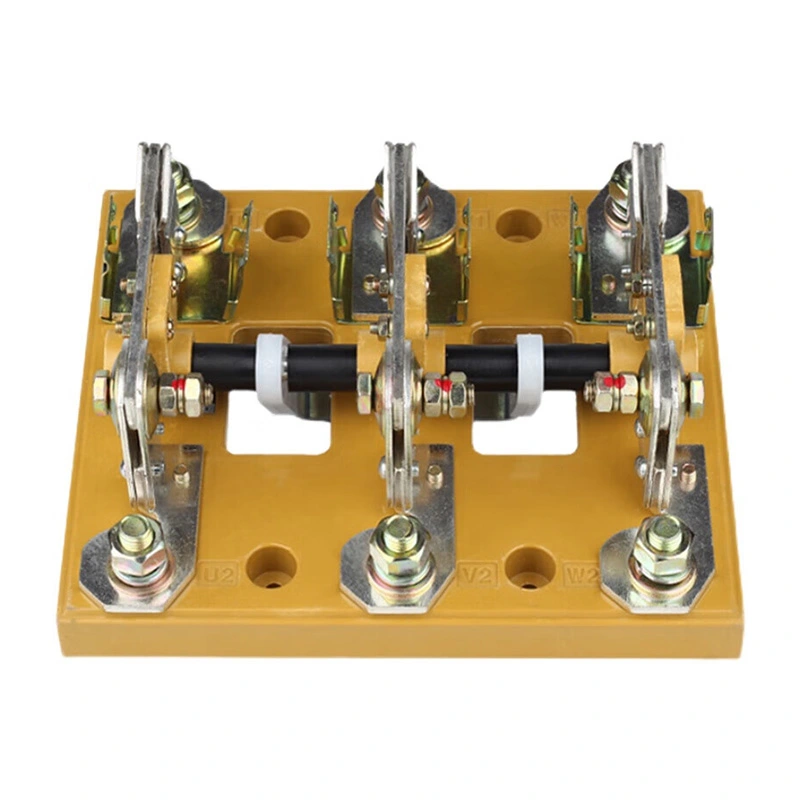

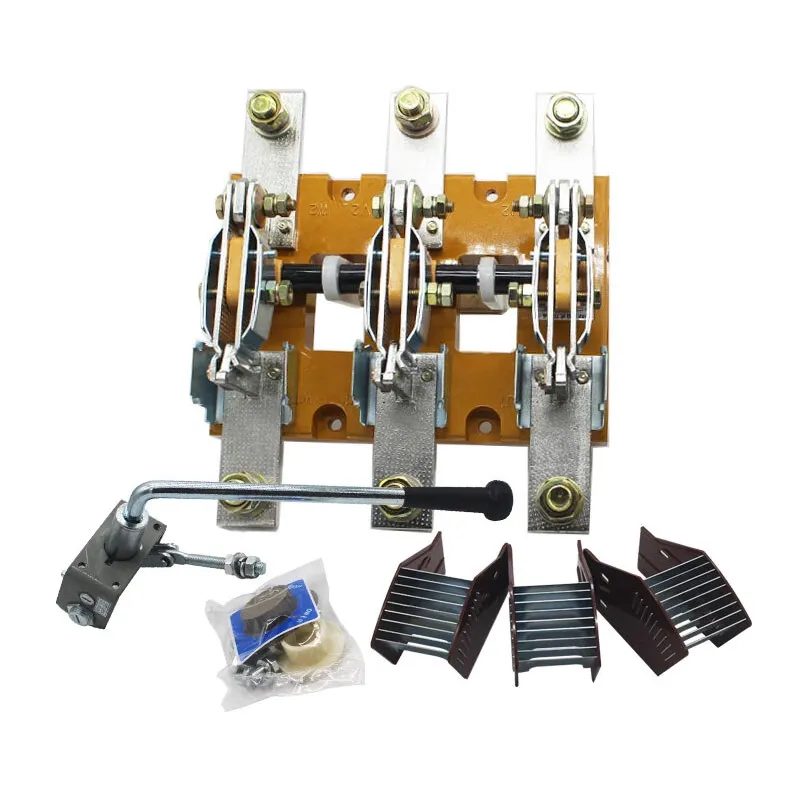

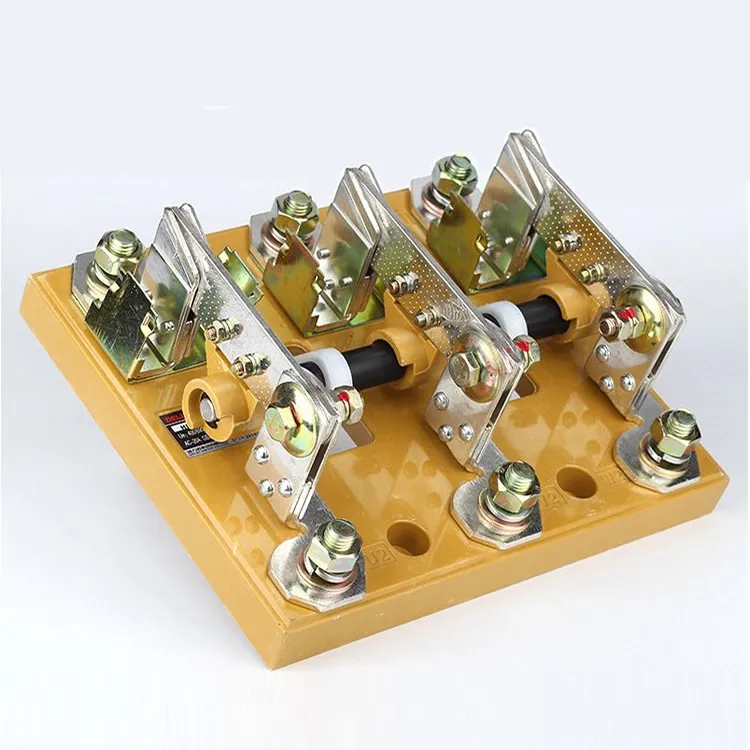

Comutator izolator 4 poli de 100 Amp

Wenzhou XiFa Electric Power Equipment Co., Ltd este o fabrică de încredere pentru a produce întrerupătoare izolatoare solide de 100 amperi cu 4 poli. Compania adoptă rășini epoxidice sau materiale plastice termorigide ca material de izolare pentru a asigura o izolație eficientă între părțile conductoare și pentru a preveni scurtcircuitele fază la fază. Și contactul ar putea fi din cupru cu conductivitate ridicată sau aliaj de cupru placat cu argint pentru a asigura o conexiune și deconectare fiabilă a circuitului, placarea cu argint reducând rezistența, încălzirea și oxidarea. În plus, pentru fiecare întrerupător izolator cu 4 poli de 100 amperi vândut, echipa tehnică va răspunde la întrebările clienților în termen de 24 de ore.

Trimite o anchetă

Descriere produs

Un întrerupător izolator cu 4 poli de 100 amperi este un dispozitiv de comutare electrică conceput pentru a deconecta circuitele și a întrerupe alimentarea cu energie. Este format din patru poli separați, inclusiv două terminale de intrare și două terminale de ieșire. Oferind o deconectare fiabilă, întrerupătorul izolator cu 4 poli de 100 amperi asigură atât siguranța personalului, cât și a echipamentului.

Comutatorul izolator cu 4 poli de 100 amperi este alcătuit de obicei din trei părți principale: carcasă, mecanismul de operare și componentele electrice. Carcasa este fabricată din materiale izolante pentru a preveni scurgerile de curent și șocurile electrice. Mecanismul de acționare permite deschiderea sau închiderea manuală a comutatorului, în timp ce componentele electrice includ poli, bornele de conectare și alte elemente conductoare.

Aplicații comune ale comutatorului izolator cu 4 poli de 100 amperi:

1.Sisteme de alimentare: Folosit pe scară largă în stații și rețele de distribuție, întrerupătorul izolator cu 4 poli de 100 amperi deconectează sau redirecționează fluxul de energie, ajutând la menținerea funcționării sigure și stabile a rețelei.

2. Instalații industriale: Aplicat în sistemele de control și automatizare a mașinilor, întrerupătorul izolator de 100 amperi cu 4 poli asigură deconectarea în siguranță a energiei în timpul întreținerii, asigurând atât protecția lucrătorului, cât și a echipamentului.

3. Sisteme de transport: În căi ferate, metrouri și alte infrastructuri de transport, comutatorul este utilizat pentru a izola circuitele electrice, asigurând siguranța pasagerilor, personalului și echipamentelor.

100 Amp 4 Pole Isolator Switch

Parametru de producție:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
rigiditate dielectrică (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Curent de lucru le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Puterea motorului (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacitate de producere și de rupere
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valoare de vârf KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Durată de viață mecanică (ori)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Durata de viață electrică (ori)
Ue=660V curent nominal le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Greutate (kg)
3 stâlpi	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stâlpi	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Cuplu de operare (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

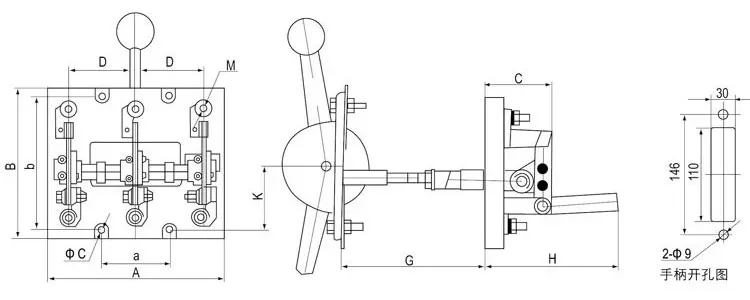

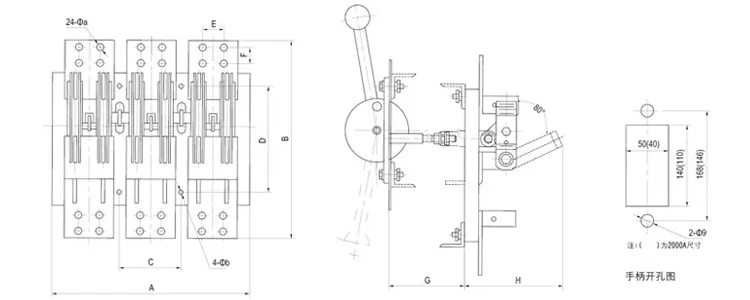

Tip		Dimensiunea cadrului (mm)						Dimensiune de instalare (mm)
Tip		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

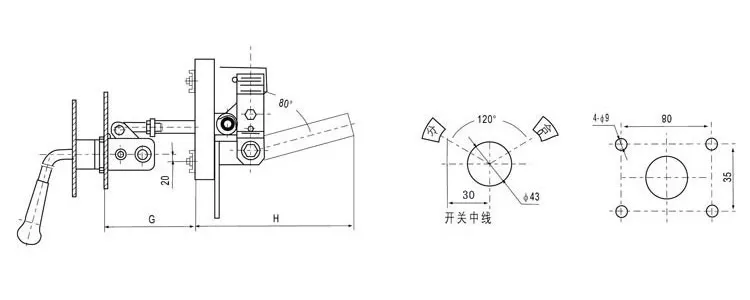

Tip	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Întrebări frecvente despre producție:

Î: Ce este un întrerupător izolator cu 4 poli de 100 amperi?

R: Este un comutator manual conceput pentru a deconecta în siguranță un sistem cu patru fire, de obicei trifazat plus neutru, de la sursa de alimentare. Evaluat la 100 de amperi, oferă un punct de izolare vizibil și fiabil pentru întreținere și siguranță.

Î: Cum diferă un întrerupător izolator de 100 amperi cu 4 poli de un întrerupător izolator de 100 amperi cu 3 poli?

R: Un izolator cu 3 poli deconectează doar liniile trifazate. Un izolator cu 4 poli deconectează simultan cele trei faze și neutrul, asigurând izolarea totală a circuitului. Acest lucru reduce riscul fluxului de curent rezidual și oferă o siguranță mai mare în anumite aplicații.

Î: Care sunt principalele beneficii ale utilizării unui întrerupător izolator cu 4 poli de 100 A?

R: Avantajele cheie includ deconectarea completă a fazelor și a neutrului, un design compact care economisește spațiu, ușurință de instalare și fiabilitate ridicată. Oferă un punct de întrerupere clar, vizibil, care sporește siguranța în timpul întreținerii.
