Aîntrerupător de circuit ir (ACB)este un dispozitiv critic de protecție de joasă tensiune utilizat pe scară largă în sistemele de distribuție a energiei industriale, comerciale și de infrastructură. Acest ghid cuprinzător explică ce este un întrerupător de circuit de aer ACB, cum funcționează, structura, tipurile, parametrii tehnici, instrucțiunile de instalare, comparație cu alte întrerupătoare și cum să alegeți ACB-ul potrivit pentru aplicația dvs. Indiferent dacă sunteți inginer electrician, manager de achiziții sau integrator de sisteme, acest articol vă va ajuta să înțelegeți de ce soluțiile Air Circuit Breaker ACB sunt esențiale pentru distribuția fiabilă și sigură a energiei.

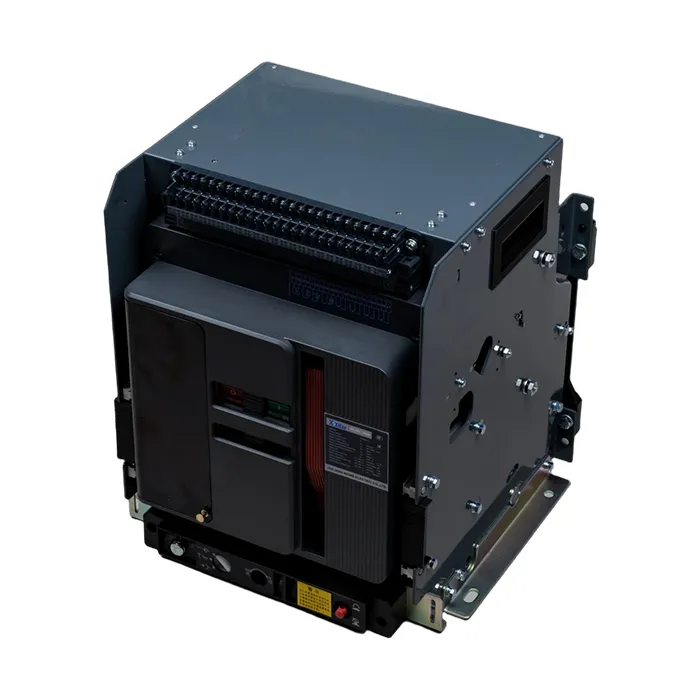

UnÎntrerupător de aer (ACB)este un dispozitiv de protecție a circuitelor de joasă tensiune care utilizează aer ca mediu de stingere a arcului. Este conceput pentru a proteja circuitele electrice de suprasarcini, scurtcircuite și defecțiuni la pământ.
ACB-urile sunt utilizate de obicei în sistemele de distribuție a energiei cu valori nominale de până la 690 V și cu valori nominale de curent cuprinse între 630 A și 6300 A. Acestea sunt instalate în mod obișnuit în panourile principale de distribuție, panourile generatoarelor și sistemele de control industrial.
ACB-uri moderne, cum ar fi cele fabricate deXifa, sunt concepute pentru a îndeplini standardele internaționale și pentru a asigura o protecție fiabilă a puterii în medii solicitante.
Principiul de funcționare al unui întrerupător de circuit de aer se bazează pe întreruperea arcului în aer la presiunea atmosferică.
Designul jgheabului de arc este esențial pentru a asigura stingerea rapidă a arcului și pentru a minimiza deteriorarea contactelor.
| Componentă | Funcţie |
|---|---|
| Contacte principale | Transportați curentul de sarcină și deschideți în timpul defecțiunii |
| Arc Chute | Stinge arcul în timpul întreruperii |
| Unitatea de deplasare | Detectează suprasarcină și scurtcircuit |
| Mecanism de operare | Controlează acțiunea de deschidere și închidere |
| Contacte auxiliare | Furnizați indicații de stare |
Modelele ACB avansate pot include module de protecție inteligente, interfețe de comunicație și sisteme digitale de monitorizare.
| Parametru | Gama tipică |
|---|---|
| Curent nominal (in) | 630A – 6300A |
| Tensiune nominală (Ue) | 400V – 690V |
| Capacitatea de rupere (Icu) | Până la 100 kA |
| Polonii | 3P/4P |
| Caracteristică | ACB | MCCB |
|---|---|---|
| Evaluare curentă | Până la 6300A | Până la 1600A |
| Aplicație | Distributie principala | Circuite ramificate |
| Întreţinere | Deservibil | Limitat |
Xifaoferă soluții de înaltă calitate Air Circuit Breaker ACB concepute pentru fiabilitate, siguranță și control inteligent.
Protejează circuitele electrice de suprasarcină, scurtcircuit și defecțiuni.
În principal în sistemele principale de distribuție de joasă tensiune.
ACB folosește aer pentru stingerea arcului, în timp ce VCB folosește vid.
Inspecția de rutină este recomandată anual sau conform instrucțiunilor producătorului.
Întrerupător de aer ACB joacă un rol vital în asigurarea siguranței electrice și a fiabilității sistemului în rețelele moderne de distribuție a energiei. Alegerea unui ACB de înaltă performanță de la un producător de încredere, cum ar fiXifaasigură protecție pe termen lung, eficiență operațională și conformitate cu standardele globale.
Dacă sunteți în căutarea unor soluții ACB fiabile și de înaltă calitate pentru întrerupătoare de circuite de aer, adaptate nevoilor aplicației dvs.,contactaţi-neastăzi pentru asistență profesională și prețuri competitive.
