Transformator de putere exterior 10 Mva 33 la 6,6 Kv

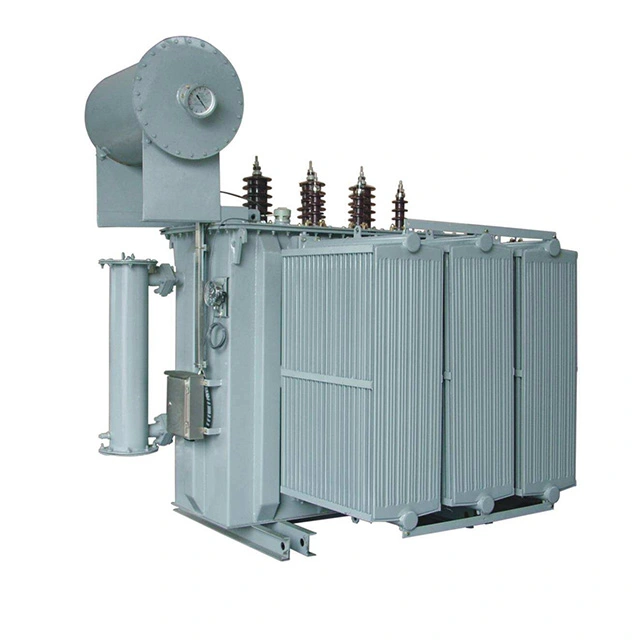

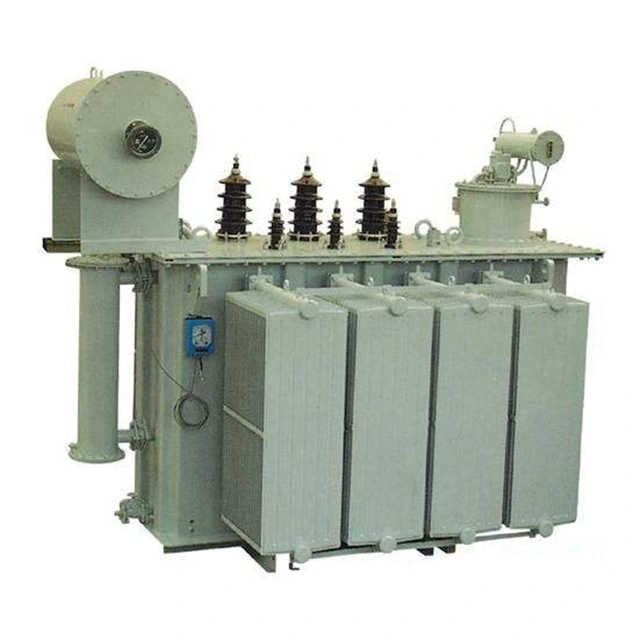

Transformatorul de putere exterior 10 mva 33 până la 6,6 kv cu o capacitate de 10 mva și un domeniu de tensiune de 33 până la 6,6 kv,  este un tip de transformator de putere exterior. Tensiunea sa nominală este de 10 mva, cu partea de înaltă tensiune la 33 kv și partea de joasă tensiune la 6,6 kv. Este un echipament de transformare de dimensiuni medii obișnuite pentru întreprinderile industriale și miniere, precum și pentru parcuri industriale și respectă pe deplin standardele IEC. Transformatorul de putere exterior 10 mva 33 până la 6,6 kv conclude în principal înfășurări, miez de fier și ulei izolator trei părți.

Înfășurările sunt partea electrică a transformatorului. În general, este realizat prin înfășurarea unui fir de cupru plat izolat sau a unui fir rotund de cupru pe o matriță de înfășurare. Înfășurările sunt instalate pe coloana de miez de fier a transformatorului de putere de exterior 10 mva 33 până la 6,6 kv. Înfășurările de joasă tensiune sunt pe stratul interior, iar înfășurările de înaltă tensiune sunt instalate în afara înfășurării de joasă tensiune. Între înfășurările de joasă tensiune și miezul de fier și între înfășurările de înaltă tensiune și înfășurările de joasă tensiune se folosesc materiale izolatoare pentru a realiza manșoane pentru a le separa, astfel încât să se realizeze izolarea.

Miezul de fier este partea principală a căii magnetice a transformatorului de putere exterior 10 mva 33 până la 6,6 kv. De obicei, este realizat prin stivuirea din siliciu care conține foi de oțel silicon laminate la cald sau laminate la rece cu o grosime de 0,35 sau 0,5 mm și acoperite cu vopsea izolatoare. Miezul de fier este împărțit în două părți: coloana de miez de fier și jugul. Coloana cu miez de fier este echipată cu înfășurare, iar jugul este folosit pentru a închide circuitul magnetic. Formele de bază ale structurii miezului de fier includ tipul inimii și tipul învelișului.

Parametru tehnic:

Care sunt diferitele forme de instalare a transformatorului de putere exterior 10 mva 33 la 6,6 kv?

În inginerie energetică, instalarea transformatoarelor de exterior constă în principal din două forme: instalație montată pe stâlp și instalație montată la sol. Indiferent de metoda adoptată, siguranța este întotdeauna pe primul loc. În cel mai proeminent loc din jurul transformatorului, trebuie agățat un semn de avertizare vizibil pentru a reaminti trecătorilor să nu se apropie.

Pentru transformatorul de putere exterior de 10 mva 33 până la 6,6 kv instalat pe sol, în jurul acestuia trebuie adăugat un gard de protecție cu o înălțime de cel puțin 1,7 metri și ar trebui să existe suficient spațiu de funcționare sigur între gard și platforma transformatorului.

Pentru instalarea pe stâlpi sau turnuri, este necesar ca toate cablurile de înaltă și joasă tensiune să utilizeze conductori izolați, iar partea de joasă tensiune să poată folosi și bare colectoare goale. Toate piesele de fier folosite trebuie să fie galvanizate pentru a preveni rugina și coroziunea.

Dacă instalarea se face pe sol, înălțimea bazei este de obicei stabilită la aproximativ 500 mm. Această bază este de obicei construită folosind cărămizi sau beton turnat, iar apoi suprafața este netezită cu mortar de ciment 1:2. Oțelul plat sau oțelul canal trebuie așezat pe suprafață pentru a servi drept cale de rulare pentru transformator.

În timpul instalării, este esențial să vă asigurați că șina este orizontală și că ecartamentul șinei se potrivește perfect cu ecartamentul roților al transformatorului pentru a asigura o funcționare stabilă.
