Rezumatul articolului
Selectarea unuiÎntrerupător de aer ACBnu este doar despre potrivirea evaluărilor actuale. Pentru ingineri, constructori de panouri, proprietari de fabrici, antreprenori de proiect și echipe de achiziții, adevărata provocare este alegerea unui întrerupător care poate proteja echipamentele, reduce timpul de nefuncționare, se potrivește designului tabloului de distribuție, poate sprijini extinderea sarcinii viitoare și poate rămâne de încredere după ani de funcționare. Acest articol explică cum funcționează un întrerupător de circuit de aer ACB, unde este utilizat în mod obișnuit, care specificații contează cel mai mult și cum cumpărătorii pot evita greșelile costisitoare în timpul selecției. De asemenea, introduce considerații practice de achiziție pentru a lucra cuWenzhou Xifa Electrical Equipment Co., Ltd.la aprovizionarea cu soluții ACB pentru sistemele de alimentare industriale și comerciale.
Cuprins
Într-un sistem de distribuție a energiei de joasă tensiune, întrerupătorul principal este adesea tratat ca un articol pe lista de achiziții. Acesta este un mod riscant de a privi. Un întrerupător de aer ACB este de obicei instalat într-un punct critic al sistemului, cum ar fi panoul de intrare, dulapul principal de distribuție, panoul de ieșire a generatorului, partea secundară a transformatorului sau circuitul de alimentare mare. Odată ce nu se declanșează corect, rezultatul poate să nu fie o mică defecțiune electrică. Poate deveni oprirea producției, deteriorarea echipamentului, riscul de incendiu sau întreținerea de urgență costisitoare.
Mulți cumpărători caută un ACB numai după evaluarea curentă, cum ar fi 630A, 1000A, 1600A, 2000A sau 3200A. Evaluarea actuală contează, desigur, dar nu este întreaga poveste. Întrerupătorul trebuie, de asemenea, să corespundă nivelului de scurtcircuit al locului de instalare, cerințelor de protecție a sarcinii, structurii tabloului de distribuție, mediului de operare și planului de întreținere al instalației.
Un bun întrerupător de circuit de aer ACB oferă sistemului electric o modalitate controlată de a deconecta curentul anormal. Protejează cablurile, barele colectoare, transformatoarele, generatoarele, motoarele și echipamentele din aval. Mai important, oferă echipelor de întreținere încredere. Atunci când un sistem este construit în jurul unui întrerupător cu acțiune mecanică stabilă, declanșare precisă și setări clare de protecție, întreaga cameră de distribuție devine mai ușor de gestionat.
Întrebarea adevărată de cumpărare nu este doar „Cât costă întrerupătorul?” O întrebare mai bună este: „Acest întrerupător va proteja în continuare sistemul corect atunci când apare o defecțiune în cel mai rău moment posibil?”

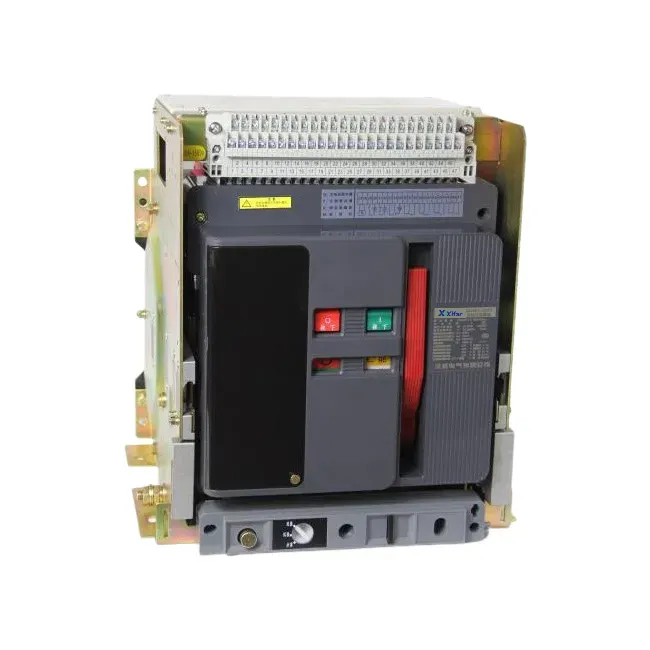

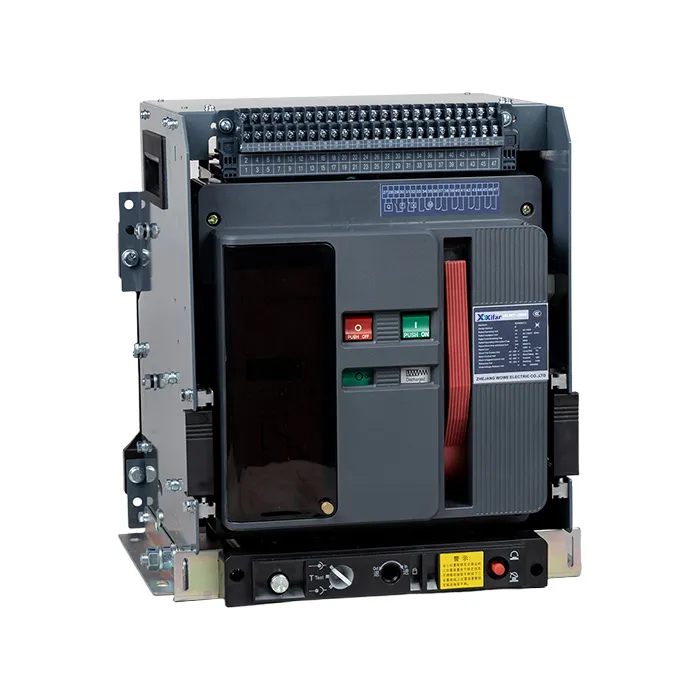

Un întrerupător de circuit de aer ACB este un dispozitiv de comutare și protecție de joasă tensiune care utilizează aer ca mediu de stingere a arcului. Când contactele se separă în timpul întreruperii defecțiunii, se formează un arc electric. Întrerupătorul ghidează și răcește arcul prin jgheaburi până când curentul este întrerupt în siguranță. Acest design face ca ACB-urile să fie potrivite pentru aplicații de joasă tensiune cu curent ridicat, unde fiabilitatea, mentenabilitatea și protecția reglabilă sunt importante.
În utilizare practică, un întrerupător de circuit de aer ACB poate îndeplini mai multe funcții importante. Poate porni și opri circuitul manual sau electric. Poate declanșa automat atunci când apar condiții de suprasarcină, scurtcircuit, subtensiune sau defecțiune la pământ, în funcție de configurația unității de declanșare. În multe sisteme electrice moderne, unitățile de declanșare inteligente suportă, de asemenea, măsurarea, comunicarea, înregistrările defecțiunilor și curbe de protecție reglabile.
În comparație cu întreruptoarele mai mici, un ACB este adesea ales pentru nivelul principal de distribuție a energiei, deoarece poate gestiona curenți mai mari de cadru și cerințe mai puternice de întrerupere a defecțiunilor. Este, de asemenea, mai ușor de inspectat și întreținut în dulapurile electrice mari, mai ales atunci când utilizați un design extras. Pentru instalațiile care nu își pot permite perioade lungi de nefuncționare, această mentenanță nu este un avantaj mic.
Cumpărătorii rareori se luptă pentru că nu găsesc un întrerupător de circuit de aer ACB. Se luptă pentru că prea multe modele arată similar pe hârtie. Un preț scăzut poate părea atractiv la început, dar alegerea greșită poate duce la nepotrivire, întârziere la instalare, supraîncălzire, declanșare neplăcută, selectivitate slabă sau asistență post-vânzare dificilă.
Pentru constructorii de panouri, compatibilitatea dimensională este adesea o preocupare majoră. Un întrerupător care nu se potrivește cu designul dulapului poate afecta aspectul barelor colectoare, deschiderea ușii, poziția mânerului de operare și spațiul de întreținere. Pentru utilizatorii din fabrică, cea mai mare îngrijorare este de obicei funcționarea stabilă. Au nevoie de un întrerupător care să se declanșeze atunci când ar trebui, să rămână închis atunci când sistemul este sănătos și să poată fi întreținut fără timpi inutil de întrerupere.
Pentru antreprenori, viteza de livrare și documentația sunt, de asemenea, importante. Un proiect poate necesita fotografii ale produsului, desene, scheme electrice, rapoarte de testare, certificate, detalii pe plăcuța de identificare și informații despre ambalare înainte de expediere. Dacă furnizorul nu poate răspunde clar, programul proiectului poate avea de suferit.
| Preocuparea Cumpărătorului | De ce contează | Ce trebuie să confirmați înainte de a comanda |
|---|---|---|
| Nepotrivirea evaluării curente | Un întrerupător subdimensionat se poate supraîncălzi sau declanșa prea des, în timp ce un întrerupător supradimensionat poate reduce precizia protecției. | Curentul nominal, dimensiunea cadrului, tipul de sarcină, permisiunea de extindere viitoare. |
| Capacitate de rupere insuficientă | Întrerupătorul poate să nu întrerupă în siguranță curentul de defect mare la punctul de instalare. | Icu, Ics, calcul scurtcircuit site, capacitate transformator. |
| Structura de instalare greșită | Întrerupătorul poate să nu se potrivească cu aparatul de distribuție sau poate fi incomod de întreținut. | Tip fix sau tip extras, dimensiuni, decupaj panou, conexiune bară. |
| Setare inexactă de protecție | Coordonarea slabă poate cauza opriri inutile sau eșecul izolarii zonei corecte de defecțiune. | Tipul unității de declanșare, întârziere de lungă durată, întârziere de scurtă durată, setări instantanee și de eroare la pământ. |
| Suport tehnic slab | Cumpărătorii se pot confrunta cu întârzieri în timpul instalării, testării sau punerii în funcțiune. | Viteza de răspuns a furnizorului, desene, manuale, suport cablare, serviciu post-vânzare. |
O selecție profesională a întrerupătorului de aer ACB începe cu sistemul electric, nu cu pagina de catalog. Înainte de a confirma modelul, cumpărătorii ar trebui să colecteze informații de bază ale proiectului, inclusiv tensiunea nominală, curentul nominal, frecvența, numărul de poli, nivelul de scurtcircuit, tipul dulapului, metoda de operare, cerințele de protecție și nevoile de comunicare.
Curentul nominal este de obicei primul parametru pe care cumpărătorii îl menționează. Cu toate acestea, capacitatea nominală de întrerupere a scurtcircuitului de serviciu este la fel de importantă. Un întrerupător cu o capacitate maximă de rupere mare, dar cu o capacitate de întrerupere de serviciu mai redusă poate să nu fie cea mai bună alegere pentru sistemele industriale pretențioase. Pentru sarcini critice, cumpărătorii ar trebui să acorde atenție atât valorilor Icu, cât și Ics.
Unitatea de declanșare merită o atenție deosebită. O unitate de protecție de bază poate fi suficientă pentru un simplu panou de distribuție, în timp ce o fabrică modernă, un centru de date, o clădire comercială sau un proiect de energie regenerabilă poate necesita funcții de protecție și monitorizare mai avansate. Setările ajustabile pot ajuta la îmbunătățirea selectivității între dispozitivele din amonte și din aval.
Un sfat practic pentru echipele de achiziții: atunci când solicitați o ofertă, trimiteți furnizorului desenul panoului, tensiunea sistemului, curentul nominal, numărul de poli, capacitatea de întrerupere necesară, tipul de instalare și lista de accesorii împreună. Acest lucru reduce comunicarea dus-întors și evită erorile de model.
Cumpărătorii compară adesea ACB-urile cu MCCB-urile și VCB-urile. Diferența nu se referă la care dintre ele este universal mai bună. Depinde de nivelul de tensiune, domeniul de curent, poziția de instalare, cererea de protecție, așteptările de întreținere și buget.

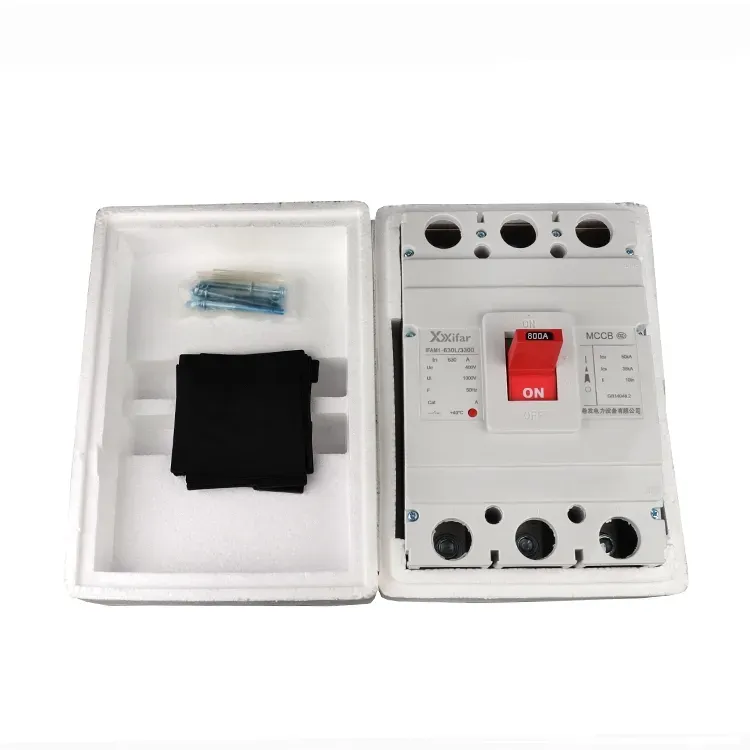

Un întrerupător cu carcasă turnată este utilizat pe scară largă pentru circuite de alimentare cu curent mai scăzut, panouri de mașini și aplicații de distribuție compactă. Este economic, compact și simplu de instalat. Cu toate acestea, atunci când curentul sistemului devine mai mare și cerințele de protecție devin mai avansate, un întrerupător de circuit de aer ACB devine mai potrivit.
Un întrerupător de circuit în vid este de obicei utilizat în sistemele de medie tensiune. Stingerea arcului său are loc în interiorul unui întrerupător cu vid, care este diferit de structura jgheabului arcului de aer a unui ACB. În termeni simpli, ACB-urile sunt de obicei selectate pentru distribuția principală de joasă tensiune, în timp ce VCB-urile sunt selectate pentru distribuția de medie tensiune.
| Tip întrerupător | Nivel comun de tensiune | Utilizare tipică | Avantajul principal |
|---|---|---|---|
| Întrerupător de aer ACB | Distribuția energiei de joasă tensiune | Panou principal de intrare, alimentator mare, ieșire generator, partea secundară a transformatorului | Capacitate mare de curent, protecție reglabilă, întreținere convenabilă, opțiuni inteligente |
| Întrerupător cu carcasă turnată MCCB | Distribuție de joasă tensiune | Circuite de ramificație, alimentatoare mai mici, panouri de mașini | Dimensiune compactă, cost economic, instalare ușoară |
| Întrerupător în vid VCB | Distributie de medie tensiune | Substații, aparate de distribuție de medie tensiune, rețele industriale de energie | Stingere puternică a arcului în vid, potrivită pentru întreruperi de medie tensiune |
Un întrerupător de circuit de aer ACB este adesea folosit acolo unde distribuția de energie de joasă tensiune necesită protecție puternică și comutare fiabilă. Apare în fabrici industriale, clădiri comerciale, centre de date, camere de distribuție a energiei, spitale, aeroporturi, instalații de tranzit feroviar, stații de tratare a apei, proiecte miniere și sisteme de energie regenerabilă.
În fabricile de producție, ACB poate proteja linia principală de intrare a atelierului. Într-o clădire comercială, poate servi ca întrerupător principal în tabloul de distribuție de joasă tensiune. Într-un centru de date, poate ajuta la protejarea căilor critice de alimentare unde timpul de nefuncționare este extrem de costisitor. În stațiile de energie regenerabilă, ACB-urile pot fi utilizate în dulapuri de distribuție de joasă tensiune conectate cu transformatoare, invertoare sau sisteme auxiliare.
Punctul comun în toate aceste aplicații este simplu: sistemul are nevoie de un dispozitiv de încredere într-o poziție cheie de protecție. Când sarcina electrică este mare, curentul de defect este grav și mediul de operare nu poate tolera defecțiuni repetate, un întrerupător de circuit de aer ACB selectat corespunzător devine o investiție necesară, mai degrabă decât o componentă opțională.
Un furnizor de încredere ar trebui să facă mai mult decât să vândă un întrerupător. Furnizorul trebuie să înțeleagă condițiile de lucru din spatele comenzii. Pentru cumpărătorii care nu sunt specialiști în electricitate, acest lucru contează și mai mult. Comunicarea tehnică clară poate preveni alegerea greșită a modelului înainte de începerea producției.
Wenzhou Xifa Electrical Equipment Co., Ltd. furnizează produse electrice pentru aplicații de distribuție a energiei, inclusiv soluții Air Circuit Breaker ACB pentru sisteme de joasă tensiune. Pentru cumpărători, valoarea nu este doar în produsul în sine, ci și în recomandarea modelului, capacitatea de producție, opțiunile de personalizare, testarea din fabrică și suportul de comunicare înainte și după livrare.
Atunci când evaluează un furnizor, cumpărătorii ar trebui să pună întrebări practice. Furnizorul poate furniza desene tehnice? Pot recomanda evaluarea curentă corectă și capacitatea de întrerupere pe baza informațiilor despre proiect? Pot suporta structuri de tip fix și de tip extras? Pot furniza accesorii, cum ar fi operatorii cu motor, declanșatoarele de șunt, declanșatoarele de subtensiune, contactele auxiliare și unitățile de declanșare inteligente? Pot răspunde rapid atunci când instalatorul are întrebări?
| Punct de evaluare a furnizorilor | Ce ar trebui să caute un cumpărător |
|---|---|
| Gama de produse | Mai multe valori nominale de curent, opțiuni de poli, moduri de funcționare și configurații de accesorii. |
| Suport tehnic | Comunicare clară cu privire la selecție, desene, cablare, instalare și punere în funcțiune. |
| Controlul calității | Inspecție de rutină în fabrică, verificări ale funcționării mecanice, verificări ale izolației și verificare a performanței de declanșare. |
| Capacitate de personalizare | Asistență pentru cerințele specifice proiectului, potrivirea dulapurilor, accesoriile și nevoile de ambalare. |
| Coordonarea livrarii | Timp de livrare rezonabil, ambalare de export, documente de expediere și actualizări de comenzi receptive. |
Chiar și un întrerupător de circuit de aer de înaltă calitate ACB necesită o instalare adecvată și o inspecție periodică. Echipamentele de protecție electrică funcționează sub solicitări mecanice, termice și electrice. Praful, umiditatea, conexiunile slăbite, grăsimea învechită, uzura prin contact și condițiile proaste de funcționare pot reduce fiabilitatea pe termen lung.
Un plan de întreținere nu trebuie să fie complicat, dar trebuie să fie consecvent. Operatorii trebuie să păstreze aparatul de comutație curat și uscat, să verifice dacă există încălzire anormală, să inspecteze etanșeitatea conexiunilor, să verifice mecanismul de funcționare și să revizuiască înregistrările de călătorie atunci când sunt disponibile. Pentru ACB-uri de tip extras, mecanismul de rafturi ar trebui să fie operat corect pentru a evita deteriorarea mecanică.
În multe cazuri, defectarea întreruptorului nu este bruscă. Există semne de avertizare, cum ar fi zgomot neobișnuit, miros de ars, decolorare vizibilă, acțiune instabilă de închidere, declanșări neplăcute frecvente sau creștere anormală a temperaturii la terminale. Ignorarea acestor semne poate transforma o problemă de întreținere gestionabilă într-un accident electric grav.
Scopul principal al unui întrerupător de circuit de aer ACB este de a proteja sistemele de distribuție a energiei de joasă tensiune de suprasarcină, scurtcircuit, defecțiune la pământ și alte condiții electrice anormale. De asemenea, permite operatorilor să comute circuite mari în siguranță în timpul funcționării normale sau întreținerii.
Un întrerupător de circuit de aer ACB este utilizat în principal în sistemele de distribuție de joasă tensiune. Pentru aplicațiile de medie tensiune, un întrerupător de circuit în vid VCB este de obicei o alegere mai potrivită. Cumpărătorii ar trebui să confirme tensiunea sistemului înainte de a selecta tipul de întrerupător.
ACB-urile de tip fix sunt adesea mai compacte și mai economice. ACB-urile de tip extras sunt mai ușor de inspectat, înlocuit și întreținut fără dezasamblare majoră a dulapului. Pentru sistemele de alimentare importante în care viteza de întreținere contează, tipul de retragere este adesea preferat.
Dacă sistemul necesită protecție reglabilă, afișare curentă, înregistrări de defecțiuni, comunicare sau o mai bună coordonare cu alte dispozitive de protecție, o unitate de declanșare inteligentă este o alegere practică. Pentru sisteme mai simple, o unitate de declanșare de bază poate fi suficientă.
Curentul nominal trebuie selectat în funcție de curentul de sarcină real, capacitatea transformatorului, dimensiunea cablului, condițiile de temperatură și planul de extindere viitor. Nu trebuie ales doar prin ghicirea sau copierea unui număr vechi de model.
Capacitatea de întrerupere arată dacă întrerupătorul poate întrerupe în siguranță un curent mare de scurtcircuit. Dacă întrerupătorul selectat are o capacitate de întrerupere insuficientă, se poate defecta în timpul unei defecțiuni grave. Acesta este unul dintre cei mai importanți parametri de siguranță în selecția ACB.
Da. În funcție de nevoile proiectului, cumpărătorii pot solicita diferite valori nominale de curent, numere de poli, moduri de funcționare, structuri de instalare, unități de declanșare, accesorii și cerințe de ambalare. Cel mai bine este să furnizați detaliile proiectului înainte de ofertă.
Trebuie să furnizați tensiunea nominală, curentul nominal, numărul de poli, capacitatea de întrerupere, tipul de instalare, modul de funcționare, cerințele unității de declanșare, lista de accesorii, cantitatea, destinația proiectului și orice desene ale cabinetului, dacă sunt disponibile. Acest lucru ajută furnizorul să recomande mai precis întrerupătorul de circuit de aer ACB corect.
Alegerea unui disjunctor de aer ACB este o decizie care afectează siguranța sistemului, eficiența întreținerii și costul de operare pe termen lung. Un întrerupător bine adaptat ajută la protejarea echipamentelor valoroase, la reducerea timpului de întrerupere neplanificat și oferă echipei dumneavoastră electrice mai multă încredere atunci când gestionează sistemele de distribuție critice.
Dacă plănuiți un proiect de distribuție de joasă tensiune, modernizați aparatura de comutare, aprovizionați cu ACB pentru asamblarea panourilor sau comparați modele pentru o instalație industrială, Wenzhou Xifa Electrical Equipment Co., Ltd. vă poate ajuta să revizuiți punctele cheie de selecție și să vă oferiți opțiuni de produs potrivite în funcție de aplicația dvs.
Pentru selecția modelului, detalii tehnice, asistență pentru oferte sau cerințe personalizate pentru întrerupătorul de circuit aerian ACB, vă rugămcontactaţi-neastăzi și împărtășiți specificațiile proiectului dvs. Echipa noastră vă va ajuta să găsiți o soluție practică, sigură și rentabilă pentru sistemul dumneavoastră de distribuție a energiei electrice.
