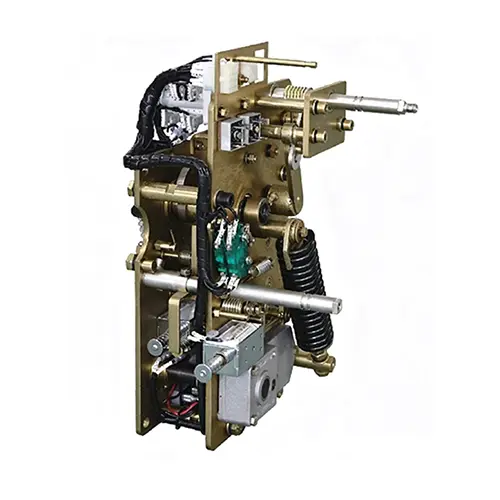

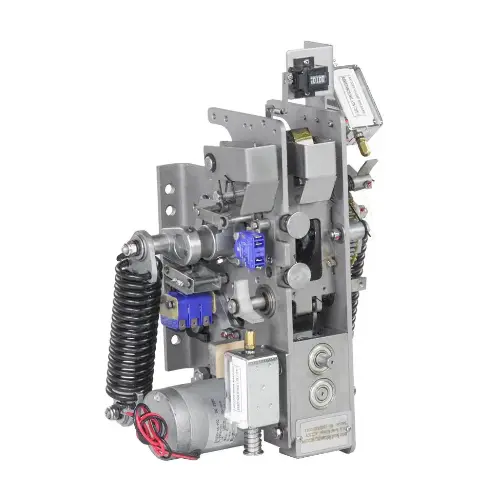

Principiul de bază al mecanismului de funcționare a arcului întrerupător de circuit în vid constă în stocarea, reținerea și eliberarea energiei cu arc pentru a conduce comutarea rapidă și fiabilă.
Stocarea energiei: Motorul comprimă/întinde arcul de închidere prin roți dințate și came, transformând electricitatea în potențial elastic; întrerupătoarele de limită opresc motorul odată ce este complet încărcat.
Reținerea energiei: Clichetele/clichetele blochează arcul în standby, gata pentru activare.
Eliberare energie: La comandă, încuietoarea se eliberează, iar energia arcului antrenează contactele pentru a se închide (conecta circuitul) sau deschide (stinge arcul și întrerupe puterea).
| Parametrii | Unități | Parametrii tehnici |
| Energie de ieșire de închidere | J | 85-120 |
| Unghiul de ieșire al mecanismului de închidere și deschidere | o | 42-46 |
| Logaritmul contactului comutatorului auxiliar | 一 | 6K6B |
| Logaritmul contactului comutatorului de deplasare | 一 | 2K2B |
| Timp de incarcare a motorului | S | <10 |
| Moment încărcat gestionat | N ·m | <20 |
| Puterea motorului | W | 40(AC/DC 220V/110V) |
| Rezistența magnetului electric de închidere (DC) | Ω | 130(220V)/33(110V) |
| Rezistența magnetului electric de închidere (AC) | Ω | 56(220V)/10,3(110V) |
| Rezistența magnetului electric la deschidere (DC) | Ω | 105(220V)/33(110V) |
| Rezistența magnetului electric la deschidere (AC) | Ω | 39(220V)/10,3(110V) |
| Rezistenta mecanismului | Ts | 10000 |
1.Rapid și fiabil: stocarea energiei cu motor se finalizează în <10s, cu eliberare instantanee de energie care asigură o comutare precisă și rapidă (timp de deschidere <30 ms).
2. Funcționare dublă: Suportă atât stocarea/acționarea energiei electrice, cât și manuale, garantând funcționarea chiar și în cazul întreruperilor de curent.
3. Durată lungă de viață: Structura mecanică robustă oferă până la 10.000+ operațiuni, cu performanțe stabile în cazul forțelor de scurtcircuit.
4.Sigur și stabil: Mecanismele de blocare previn eliberarea accidentală, în timp ce controlul mecanic-electric coordonat asigură zero funcționare greșită.
5. Întreținere redusă: Designul modular simplifică înlocuirea pieselor, reducând timpul de nefuncționare și costurile operaționale.
● Înainte de instalare, verificați aspectul și piesele pentru deteriorare și confirmați că modelul și parametrii sunt consecvenți.
● Montați ferm mecanismul pe corpul ruptorului conform desenului de ansamblu, asigurând concentricitatea și conexiunea strânsă.
● Reglați corect biela, cursa și poziția limită pentru a garanta o acțiune stabilă și flexibilă.
● Conectați corect circuitul de control și testați unul câte unul funcțiile de stocare manuală a energiei, stocare a energiei electrice, închidere și deschidere.
● Inspectați regulat elementele de fixare pentru a preveni slăbirea și mențineți mecanismul curat și uscat.
● Lubrifiați piesele rotative și de frecare la intervale pentru a asigura o funcționare lină.
● Verificați starea arcurilor, bobinelor, întrerupătoarelor auxiliare și cablajului pentru încălzire anormală sau deteriorare.
● Testați periodic performanța acțiunii pentru a asigura deschiderea și închiderea fiabile.
● Înlocuiți piesele uzate la timp și păstrați înregistrări complete de întreținere.
● Se oferă instruire gratuită online/la fața locului, care acoperă aspecte precum instalarea și punerea în funcțiune, întreținerea zilnică și diagnosticarea defecțiunilor, ajutând echipa de operare și întreținere a clientului să dobândească rapid abilități operaționale.
● În termen de 12 luni de la data acceptării și calificării echipamentului la fața locului. În perioada de garanție, componentele de bază care nu sunt deteriorate de factori umani (cum ar fi motorul de stocare a energiei, bobina de închidere și deschidere, arc, întrerupător auxiliar etc.) vor fi furnizate pentru înlocuire și reparare.
