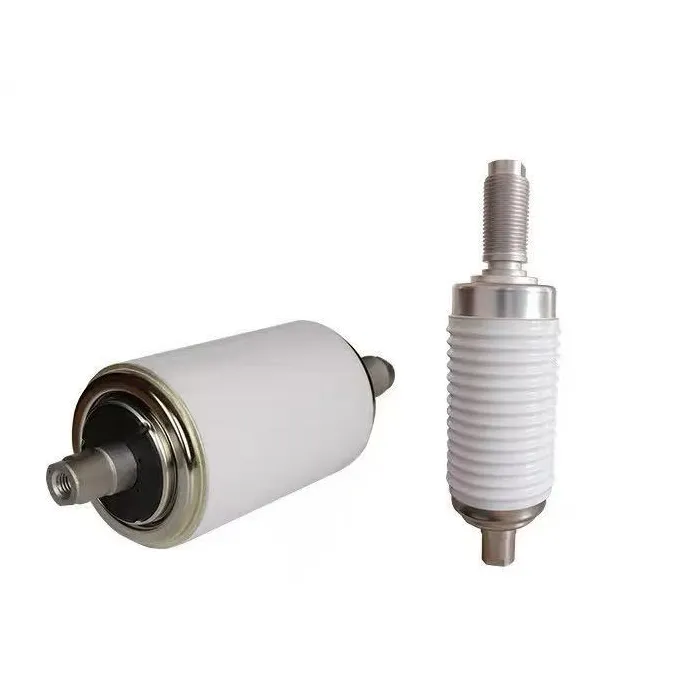

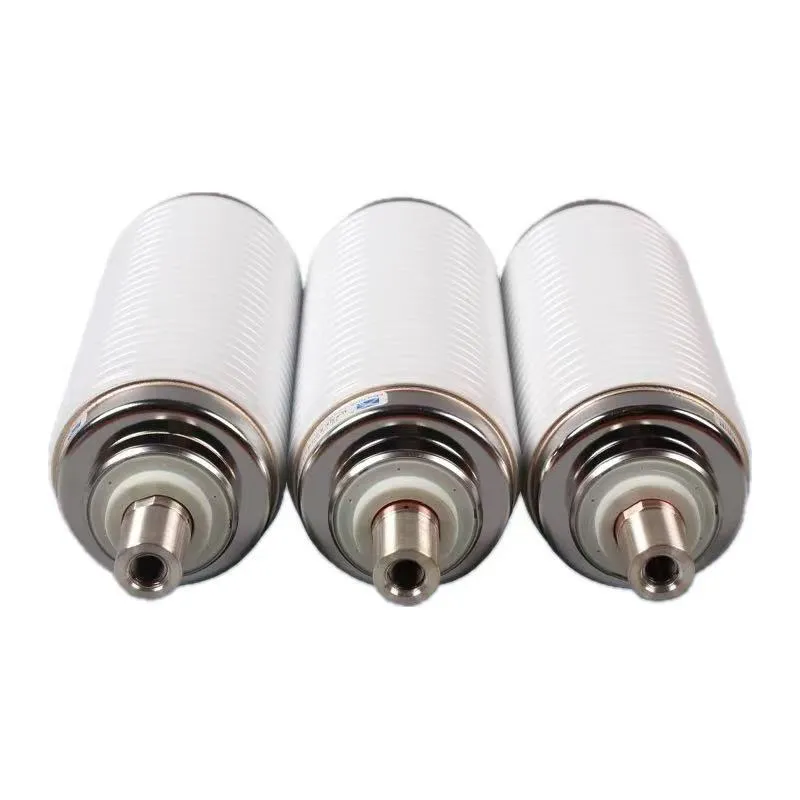

Întrerupătorul de sticlă de vid 11kv 25ka vcb este componenta centrală de stingere a arcului a întrerupătoarelor cu vid de medie tensiune, utilizată pe scară largă în sistemele de distribuție a energiei de 11 kV. Adoptă o carcasă ceramică complet etanșă, cu contacte din aliaj CuCr50 și un mediu de stingere a arcului de vid înalt (≤5×10⁻⁴ Pa), având structură compactă, greutate ușoară și performanțe excelente de izolare. Curentul nominal de întrerupere a scurtcircuitului este de 25 kA, curentul nominal variază de la 630 A până la 2000 A, iar durata de viață mecanică este de peste 10.000 de operațiuni, respectând standardele IEC 62271-100, potrivite pentru instalațiile de comutare interioare în scenarii industriale și de distribuție a energiei electrice.
Principiul de funcționare al întrerupătorului de sticlă de vid 11kv 25ka vcb se bazează pe stingerea arcului de vid: la închidere, contactul în mișcare este antrenat de mecanismul de operare pentru a contacta contactul static, formând o cale de curent. La deschidere, contactele se separă pentru a genera un arc, care este rapid răcit și stins datorită densității scăzute a particulelor în vid, cu recuperarea instantanee a rigidității dielectrice. În timpul funcționării, sistemul de ecranare absoarbe energia arcului pentru a preveni depunerea de vapori de metal, în timp ce burduful din oțel inoxidabil asigură etanșeitatea la aer în timpul mișcării de contact, asigurând funcționarea stabilă și fiabilă a sistemului de alimentare.
| Parametrul tehnic | Caietul de sarcini |
| Tensiune nominală (Un) | 11kV |
| Curent nominal de rupere în scurtcircuit (I₅n) | 25KA(4s) |
| Curent nominal (in) | 630A/1250A/1600A/ 2000A |
| Curent nominal de scurtcircuit (Imak) | 63KA(Vârf) |
| Presiune internă de vid | ≤5×10-4 Pa |
| Material de contact | Aliaj CuCr (CuCr50) |
| Viața mecanică | ≥10.000 de operațiuni |
| Nivel de izolare | AC 48kV/1min; Impuls fulger 85KV |
| Contactați Gap | 9±1 mm |
Capacitate mare de rupere: întrerupe în mod fiabil curentul de scurtcircuit de 25 kA, respectând standardele IEC 62271-100.
Rapid și stabil: arcul stins în milisecunde; fără reaprindere; viteza de recuperare a dielectricului este de neegalat.
Durată lungă de viață și întreținere redusă: contactele CuCr au uzură redusă; durata de viață mecanică ≥10.000 de operații; aproape fără întreținere.
Sigur și ecologic: fără petrol/gaz; fără risc de explozie/incendiu; arcul nu este expus; zgomot redus și poluare zero.
Compact și fiabil: dimensiuni mici, greutate redusă, adaptabilitate ridicată la aparatele de comutare interioare; performanță stabilă în condiții dure.
Î: Cum se instalează și se întreține întrerupătorul de sticlă de vid 11kv 25ka vcb?
R: În primul rând, instalați vertical în VCB și asigurați concentricitatea cu mecanismul de operare.
În al doilea rând, evitați șocurile mecanice și păstrați curat/uscat în timpul instalării.
În cele din urmă, nu necesită întreținere internă; înlocuiți atunci când uzura contactului depășește limita (≤3mm).
Verificați în mod regulat izolația și etanșeitatea; urmați ciclurile de testare ale producătorului.
Î: Este compatibil cu sistemele de alimentare de 12 kV?
R: Da, este pe deplin compatibil. Tensiunea nominală este de 11 kV, care este proiectată pentru a se potrivi cu sistemul de distribuție a energiei de 12 kV, îndeplinind nevoile reale de aplicare ale majorității scenariilor de medie tensiune.
Î: Ce material de contact este folosit și care sunt avantajele acestuia?
R: Adoptă contacte din aliaj CuCr50, care au avantajele uzurii reduse, rezistență puternică la arc și durată lungă de viață, asigurând o performanță stabilă de rupere chiar și sub curre de scurtcircuit de 25 kA
