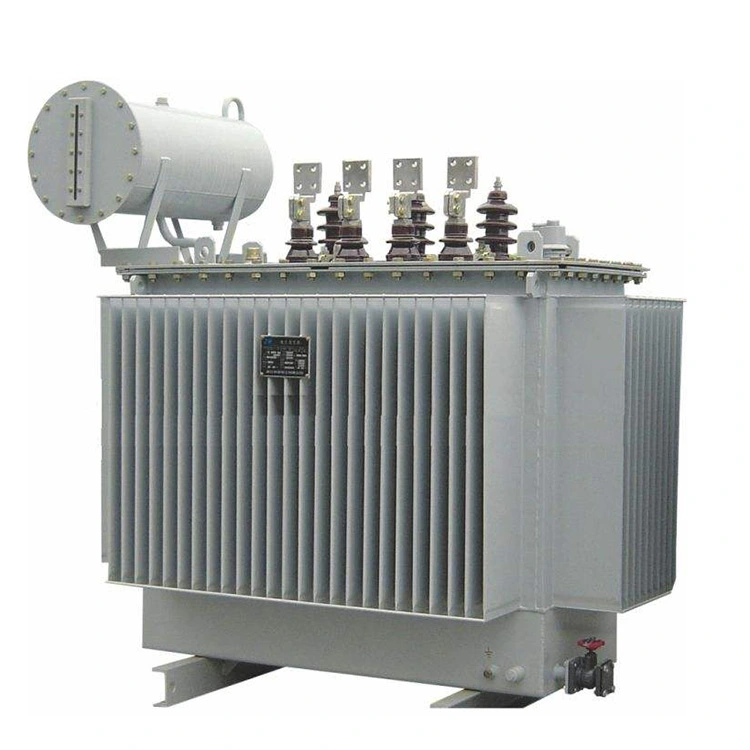

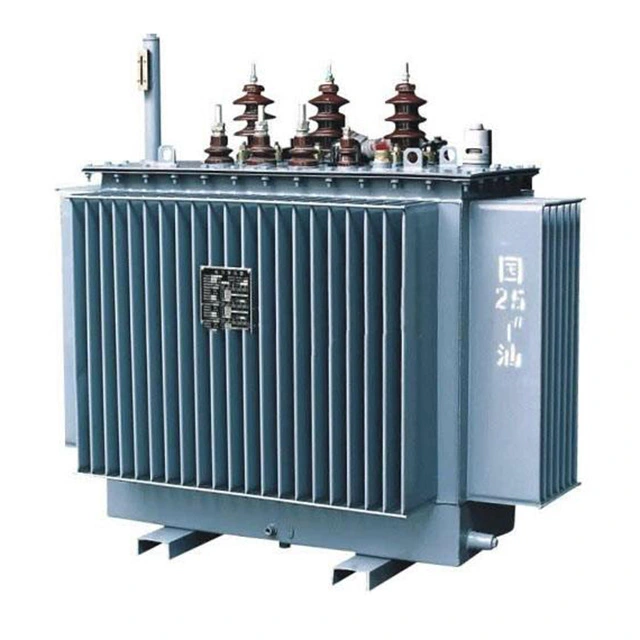

Transformator electric trifazat 10kv 400kva

Transformatorul electric de putere trifazat 10kv 400kva este compus în principal din componente precum miezul, înfășurările, rezervorul de ulei, dispozitivul de răcire și dispozitivul de protecție. Miezurile adoptă toate o structură de tip miez și, de obicei, structura de tip miez utilizează procesul de asamblare suprapusă. Înfășurările sunt partea de circuit a transformatorului de putere trifazat.

Bucșele de înaltă și joasă tensiune ale transformatorului de putere trifazic 10kv 400kva sunt tuburi izolate din porțelan care conțin conductori. Sunt utilizate pentru fixarea și izolarea capetelor de conectare și de ieșire ale înfășurărilor primare și secundare ale transformatorului.

Rezervorul de ulei este compus dintr-un corp de rezervor, un capac al rezervorului, un dispozitiv de disipare a căldurii și o supapă de descărcare a uleiului. Principalele sale funcții sunt de a integra transformatorul într-un întreg și de a asigura disiparea căldurii. În interior sunt înfășurări, un miez și ulei de transformator.

Uleiul de la transformatorul de putere trifazic 10kv 400kva nu numai că are funcții de răcire prin circulație și disipare a căldurii, dar are și un efect de izolare. Există o anumită distanță între înfășurări și corpul rezervorului (pereții rezervorului și fundul rezervorului), care este izolată de stratul izolator al uleiului din rezervor.

Conductă antiexplozie, funcția sa este de a preveni accidentele de explozie în rezervorul de combustibil. Comutatorul de reglaj este folosit pentru a modifica numărul de spire în înfășurările transformatorului pentru a regla tensiunea de ieșire a transformatorului. Metoda prin transformatorul de putere trifazat 10kv 400kva reglează tensiunea este de a seta robinete pe una dintre înfășurările sale, de a elimina sau de a adăuga o porțiune din spire în înfășurare, modificând astfel numărul de spire și atingând scopul de a schimba raportul de tensiune.

Parametru tehnic:

Î: Cum disipă căldura miezul transformatorului de putere trifazat 10kv 400kva?

R: În timpul funcționării normale a unui transformator, miezul generează căldură din cauza pierderii de fier. Cu cât greutatea și volumul miezului sunt mai mari, cu atât produce mai multă căldură. Temperatura uleiului de transformator de peste 95 de grade este predispusă la îmbătrânire, astfel încât temperatura de suprafață a miezului trebuie menținută sub această temperatură cât mai mult posibil. Acest lucru necesită ca structura miezului de disipare a căldurii să disipeze rapid căldura miezului. Structura de disipare a căldurii este în principal pentru a crește suprafața de disipare a căldurii a miezului. Disiparea căldurii miezului include în principal disiparea căldurii canalului de ulei și disiparea căldurii canalului de aer a miezului.

În transformatoarele cu ulei de capacitate mare, canalele de ulei sunt adesea fixate între laminările miezului pentru a îmbunătăți efectul de disipare a căldurii. Canalele de ulei sunt de două tipuri: unul este paralel cu foile de oțel siliconic, iar celălalt este perpendicular pe foile de oțel. Ultimul aranjament are un efect mai bun de disipare a căldurii, dar structura este mai complexă.

În transformatoarele de tip uscat, miezul este răcit cu aer. Pentru a se asigura că temperatura miezului nu depășește valoarea admisă, canalele de aer sunt adesea instalate în coloanele și jugurile miezului de fier.
