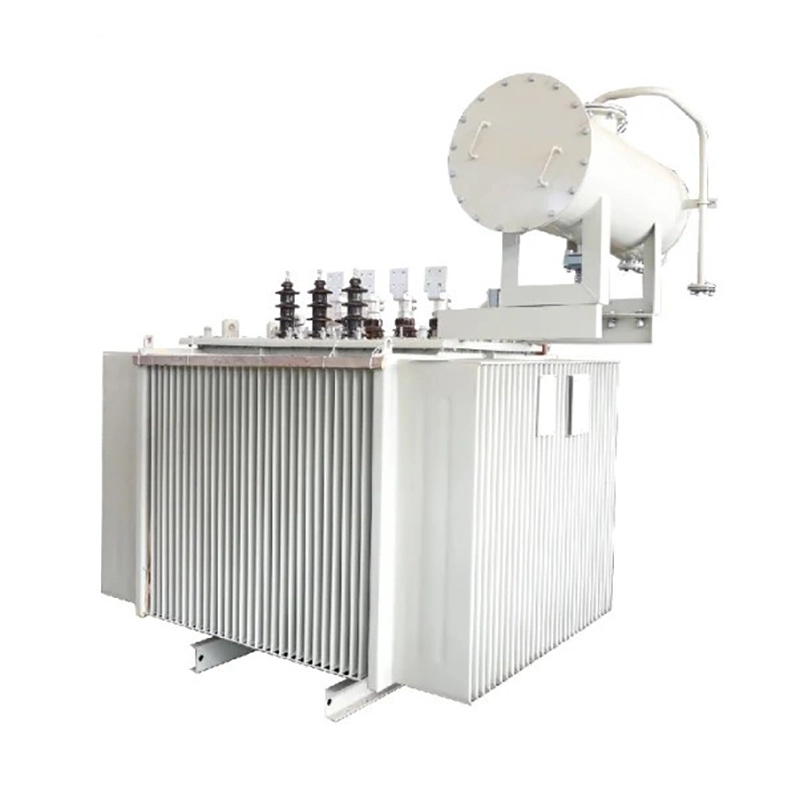

Transformator de putere 22kv 1000kva immers în ulei

Miezul transformatorului de putere de 22kv 1000kva immers în ulei este realizat dintr-un miez magnetic de ferită laminată la rece, orientat spre cereale cu absorbție magnetică ridicată. Miezul este cu o structură de îmbinare complet înclinată din miezuri laminate. Coloana de miez are o secțiune transversală circulară în trepte, iar jugul și miezul au aceeași zonă de secțiune transversală.

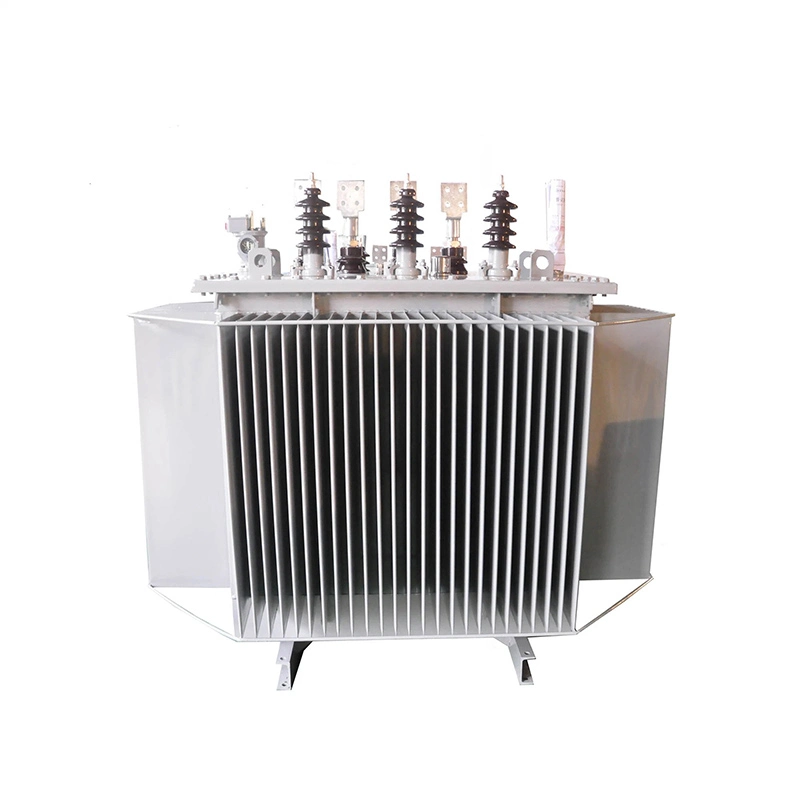

Transformatorul de putere 22kv 1000kva immers în ulei are un rezervor de ulei immers în ulei compus din pereți ondulați. Interiorul este acoperit cu vopsea rezistentă la praf, iar stratul de vopsea este puternic. Radiatorul de căldură ondulat are un efect de răcire, iar duritatea sa poate compensa modificările de greutate ale uleiului de transformator cauzate de reglarea temperaturii mediului.

Prin urmare, transformatorul sigilat nu are un rezervor de ulei, reducând înălțimea relativă totală a transformatorului. Când transformatorul de putere de 22kv 1000kva imers în ulei este ambalat, se adoptă tehnologia de procesare a umplerii cu ulei în vid, eliminând complet umiditatea din transformator, iar uleiul transformatorului nu intră în contact cu aerul.

Acest lucru previne eficient intrarea apei și a oxigenului în transformator și determinând deteriorarea continuă a izolației transformatorului. Este posibil ca uleiul de transformator să se îmbătrânească, așa că nu este nevoie să efectuați teste regulate de mostre de ulei.

22kv transformator de putere 1000kva immers în ulei parametru tehnic:

De ce este împământat miezul de fier al transformatorului de putere de 22kv 1000kva cu ulei?

Când un transformator de putere funcționează normal, miezul de fier trebuie să aibă un punct de împământare fiabil. Fără împământare, tensiunea de plutire dintre miezul de fier și pământ ar provoca o descărcare intermitentă între miezul de fier și pământ. Odată ce miezul de fier este împământat doar într-un punct, posibilitatea formării unui potențial de plutire pe miezul de fier este eliminată. Cu toate acestea, atunci când miezul de fier are mai mult de un punct de împământare, potențialul neuniform dintre miezurile de fier va forma un curent circulant între punctele de împământare, provocând supraîncălzirea în mai multe puncte de împământare ale miezului de fier. Acest lucru poate duce la o defecțiune de împământare în mai multe puncte în care miezul de fier scurtează, ducând la o pierdere crescută de fier, care afectează grav performanța și funcționarea normală a transformatorului și poate chiar provoca o declanșare din cauza acțiunii puternice a gazului.

Miezul local de fier ars și topit poate provoca un scurtcircuit între așchiile de fier, crescând pierderea de fier și afectând grav performanța și funcționarea normală a transformatorului, necesitând înlocuirea foilor de oțel silicon ale miezului de fier pentru reparații. Prin urmare, transformatorul de putere 22kv 1000kva immers în ulei nu este permis să aibă mai multe puncte de împământare; nu poate avea și trebuie să aibă exact un singur punct de împământare.
