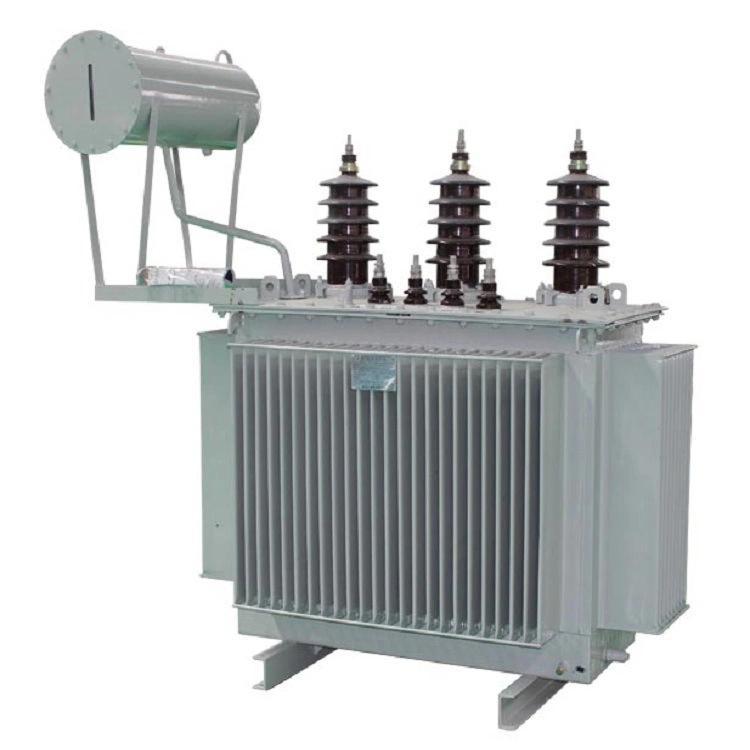

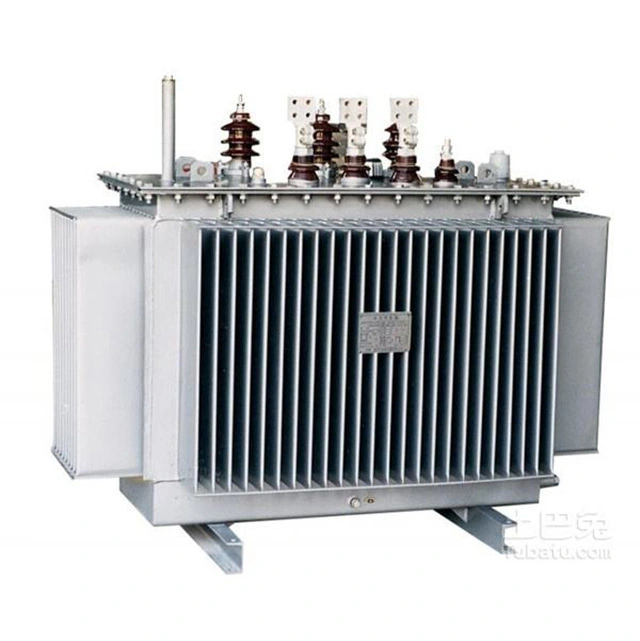

Transformator electric de distribuție 500kva

Transformatorul de putere electrică de distribuție de 500 kva prezintă următoarele avantaje cheie: tehnologie avansată de izolație pentru siguranță sporită. Funcționare cu zgomot redus și cerințe minime de întreținere. Este conceput special pentru funcționare eficientă în medii comerciale și industriale, cu o capacitate de 500 kVA care oferă atât rentabilitate, cât și performanță de mediu.

Utilizatorii pot alege înfășurări din aluminiu pentru a obține un echilibru între cost și eficiență, sau înfășurări de cupru pentru o conductivitate mai bună, pierderi mai mici și o rezistență superioară la căldură.

Creșterea temperaturii poate fi selectată ca 150℃, 115℃ sau 80℃. Acesta din urmă poate îmbunătăți eficiența și poate prelungi durata de viață a izolației la temperaturi ambientale ridicate sau sarcini continue și poate folosi materiale până la 220°C sau grade mai mari.

Tipurile de carcase de transformatoare de putere electrică de distribuție de 500 kva includ carcase ventilate NEMA 1 potrivite pentru medii uscate interioare, carcase NEMA 3R cu capace rezistente la ploaie potrivite pentru medii exterioare/umede și carcase complet închise potrivite pentru zone rezistente la praf, umezeală, corozive sau periculoase.

Parametru tehnic:

De ce să nu folosiți o bucată întreagă de oțel siliconat ca miez, în loc să o procesați într-o foaie?

Acest lucru se datorează faptului că un miez asemănător unei foi poate reduce un alt tip de pierdere de fier „pierdere cu curent turbionar”. Când transformatorul de putere electrică de distribuție de 500 kva funcționează, există un curent alternativ în bobină, iar fluxul magnetic pe care îl generează este alternativ natural. Acest flux magnetic în schimbare generează un curent indus în miezul de fier. Curentul indus generat în miezul de fier circulă într-un model circular în planul perpendicular pe fluxul magnetic, deci se numește curent turbionar. Pierderea curenților turbionari determină, de asemenea, încălzirea miezului de fier.

Pentru a reduce pierderea curenților turbionari, miezul de fier al transformatorului de putere electrică de distribuție de 500 kva este realizat prin stivuirea foilor de oțel cu siliciu izolate reciproc, astfel încât curentul turbionar să curgă într-un circuit îngust și alungit printr-o secțiune transversală mai mică, crescând astfel rezistența pe calea curentului turbionar. În același timp, siliciul din oțelul siliconic crește rezistivitatea materialului, care joacă, de asemenea, un rol în reducerea curentului turbionar.

Pentru miezurile transformatoarelor de putere electrică de distribuție de 500 kva, în general, sunt selectate foi de oțel siliciu laminate la rece de 0,35 mm grosime. În funcție de dimensiunea miezului necesar, acesta este tăiat în foaie lungă. În teorie, pentru a reduce curentul turbionar, cu cât foaia de oțel siliconic este mai subțire și cu cât benzile de tablă suprapuse sunt mai înguste, cu atât efectul este mai bun. Acest lucru nu numai că reduce pierderea curenților turbionari, scade creșterea temperaturii, dar și economisește materialul tablelor de oțel siliconic.

Cu toate acestea, atunci când faceți miezuri de transformator din tablă de oțel siliconic, nu se bazează numai pe factorii favorabili menționați mai sus, deoarece realizarea miezului de fier în acest fel va crește foarte mult timpul de lucru și va reduce secțiunea transversală efectivă a miezului de fier. Prin urmare, atunci când faceți miezuri de transformator cu foi de oțel siliconic, este necesar să luați în considerare situația specifică, să cântăriți argumentele pro și contra și să alegeți dimensiunea optimă.
