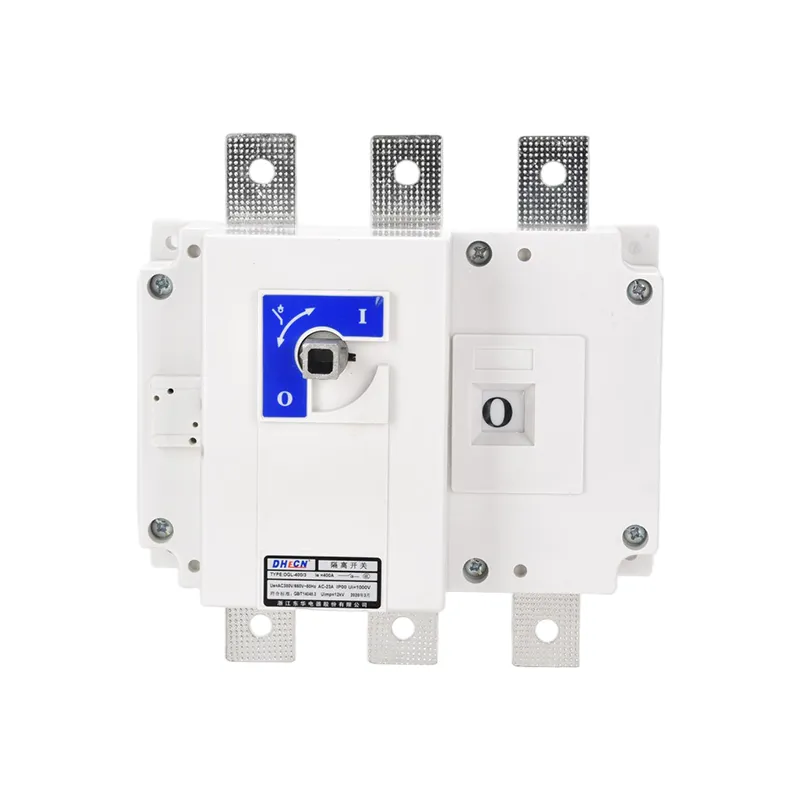

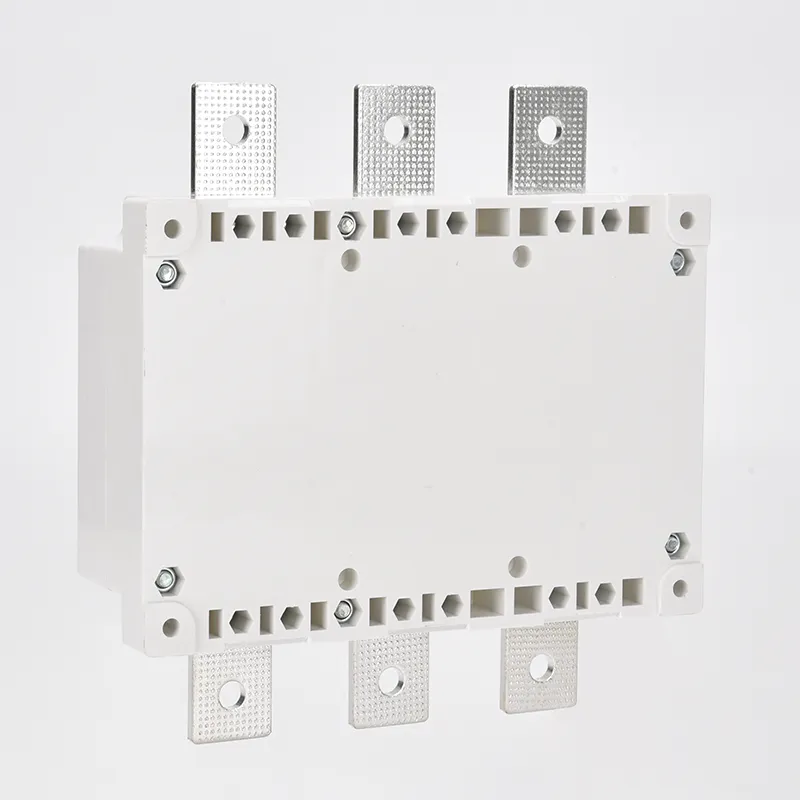

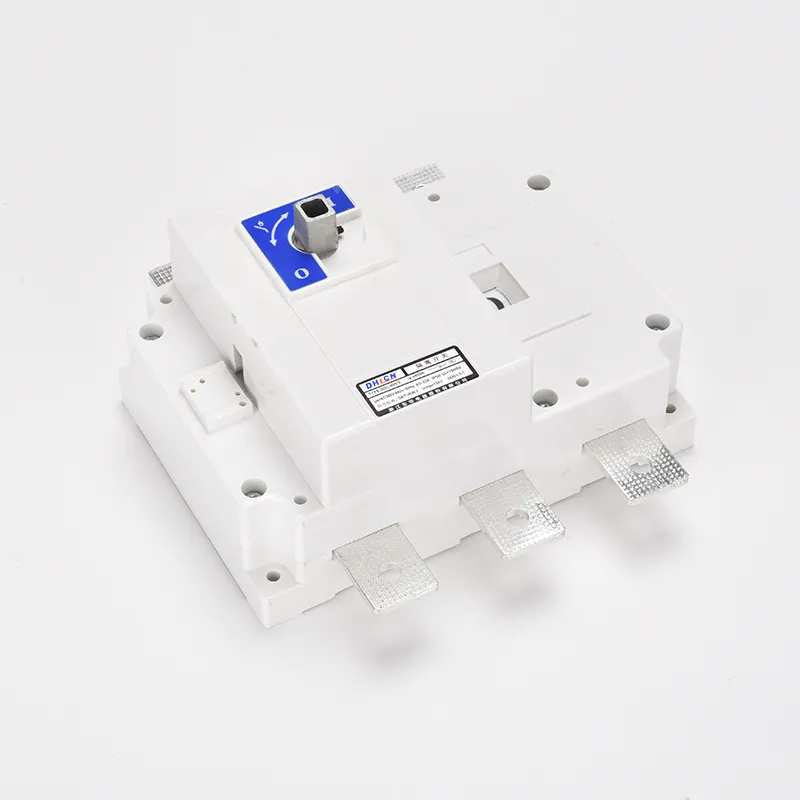

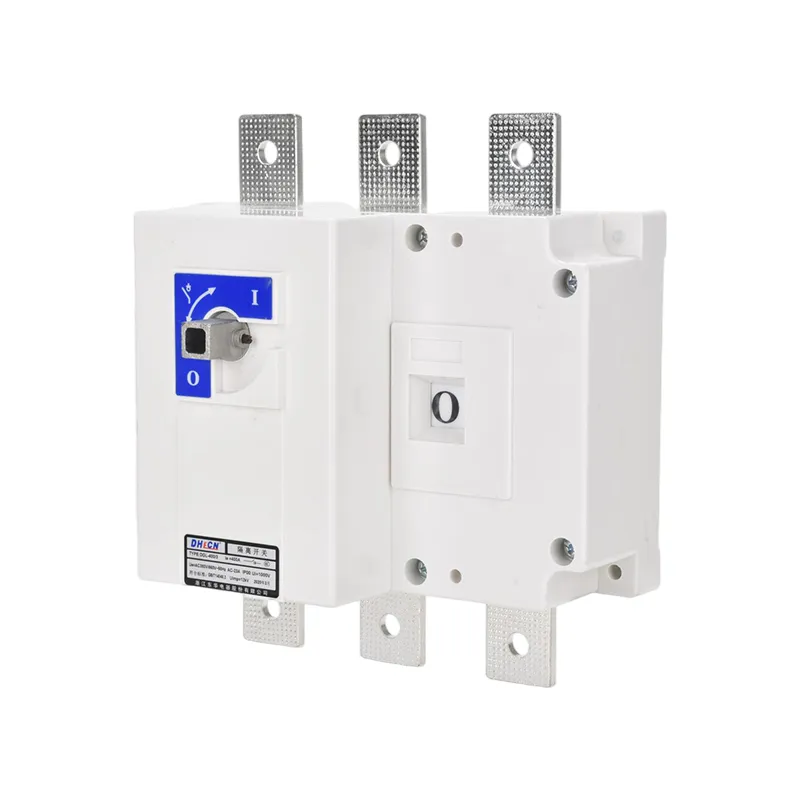

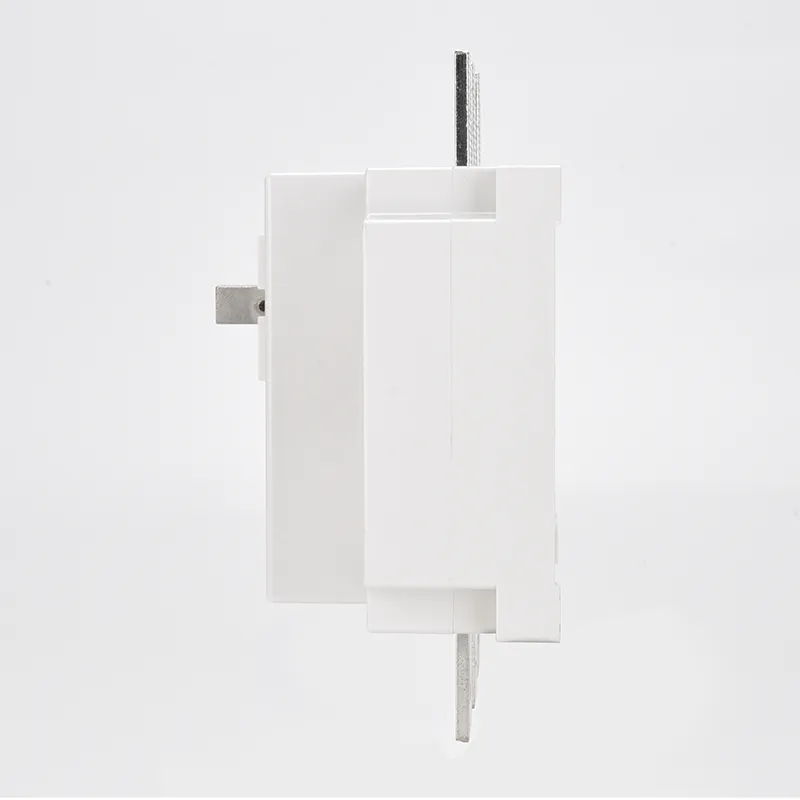

Comutator izolator trifazat de 100 Amp 100a

Un comutator izolator trifazat de 100 amp 100a este un dispozitiv de comutare proiectat pentru sisteme trifazate de curent alternativ. Este utilizat în principal pentru izolarea circuitelor și pentru realizarea sau întreruperea circuitelor în condiții de gol.

Funcții de bază

1.Izolarea circuitului: conectează sau deconectează în siguranță circuitele în condiții de lipsă de sarcină, pentru a asigura întreținerea în siguranță.

2.Ajustare operațională: Lucrează în coordonare cu întrerupătoarele pentru a schimba starea de funcționare a echipamentului.

3. Operațiuni fără sarcină: Permite comutarea liniilor descărcate sau a transformatoarelor descărcate în și în afara serviciului.

4. Punct de întrerupere vizibil: Oferă un punct de deconectare clar, pentru a face inspecția și întreținerea simplă.

Caracteristici tehnice

1. Structură optimizată: întrerupătorul izolator trifazat de 100 amperi 100a adoptă un singur mecanism de operare. Contactele mobile arcuite și contactele fixe funcționează la unison, pentru a asigura comutarea simultană a tuturor celor trei faze. Acest lucru reduce abaterea deplasării contactului și îmbunătățește fiabilitatea.

2. Ușurință de instalare și întreținere: Designul compact al comutatorului izolator trifazat de 100 amperi 100a permite o instalare convenabilă și menține costurile de întreținere scăzute.

Parametru produs:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
rigiditate dielectrică (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Curent de lucru le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Puterea motorului (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacitate de producere și de rupere
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valoare de vârf KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Durată de viață mecanică (ori)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Durata de viață electrică (ori)
Ue=660V curent nominal le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Greutate (kg)
3 stâlpi	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stâlpi	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Cuplu de operare (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tip	Dimensiunea cadrului și dimensiunea de instalare
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tip	Dimensiune
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tip	Dimensiunea cadrului și dimensiunea de instalare
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Întrebări frecvente despre produs:

Î: Întrerupătorul izolator trifazat de 100 amperi 100a poate fi acționat sub sarcină?
R: Nu. Întrerupătorul izolator trifazat de 100 amp 100a este destinat utilizării fără sarcină. Nu trebuie utilizat pentru a face sau întrerupe circuite care transportă curent de funcționare normal. Pentru comutarea sarcinii, trebuie utilizat un întrerupător sau un întrerupător de sarcină.
Î: Ce materiale sunt utilizate în mod obișnuit într-un comutator izolator trifazic de 100 amperi 100a?
R: Întrerupătoarele izolatoare trifazate de 100 amperi de înaltă calitate au în general carcase termoplastice/metalice ignifuge sau armate, contacte din cupru placate cu cupru sau argint pentru rezistență și durabilitate scăzute și mecanisme de operare robuste din oțel sau aliaj. Acestea asigură o durată lungă de viață și o funcționare fiabilă.
Î: Cum diferă un întrerupător izolator trifazic de 100 amperi 100a de un întrerupător de circuit trifazat de 100 amperi?
R: Un întrerupător de circuit trifazic de 100 amperi poate întrerupe curenții de sarcină și de defect, în timp ce un întrerupător izolator trifazic de 100 amperi asigură deconectarea numai în condiții de lipsă de sarcină. Rolul unui trifazat de 100 amperi este de a garanta o separare vizibilă și fiabilă pentru siguranță, în timp ce funcțiile de protecție rămân cu siguranțe sau întrerupătoare.
