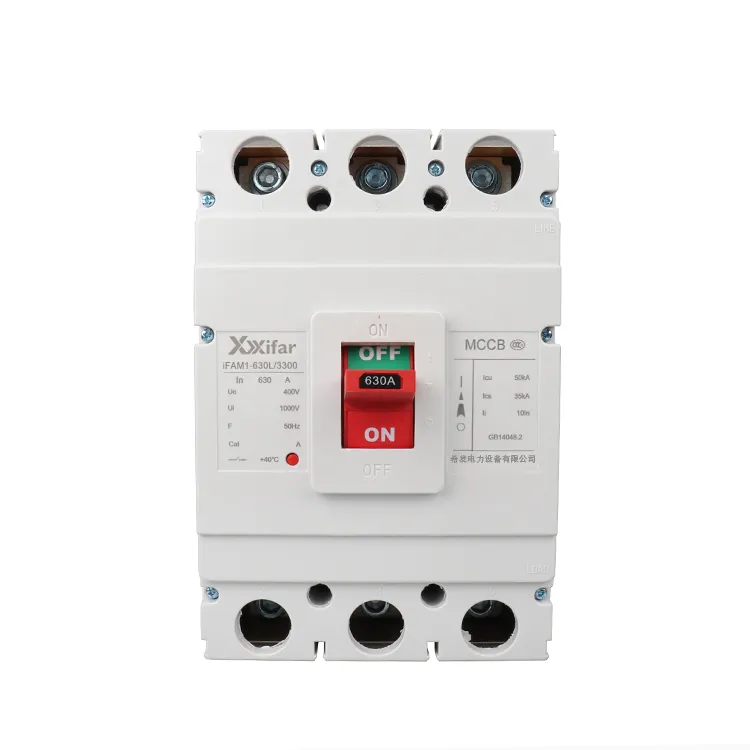

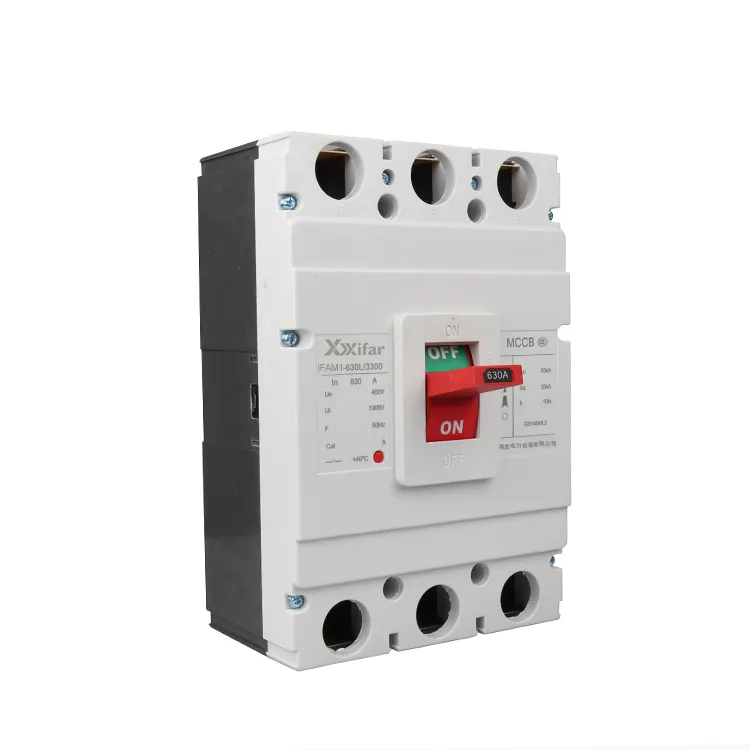

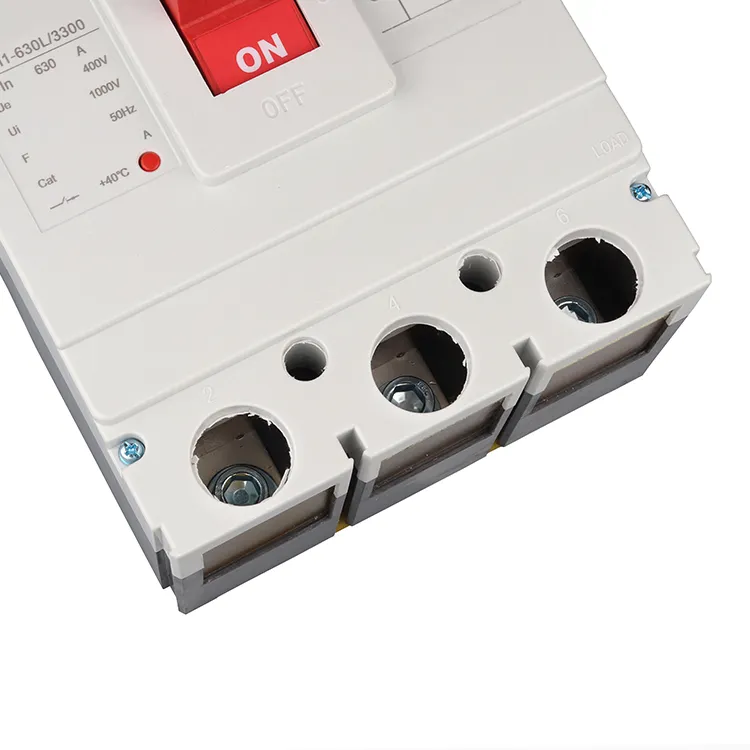

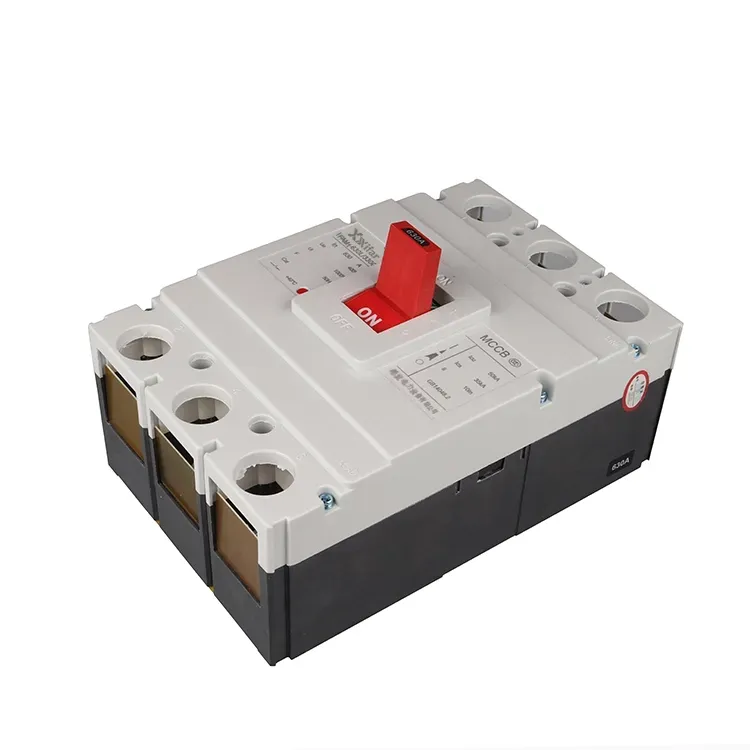

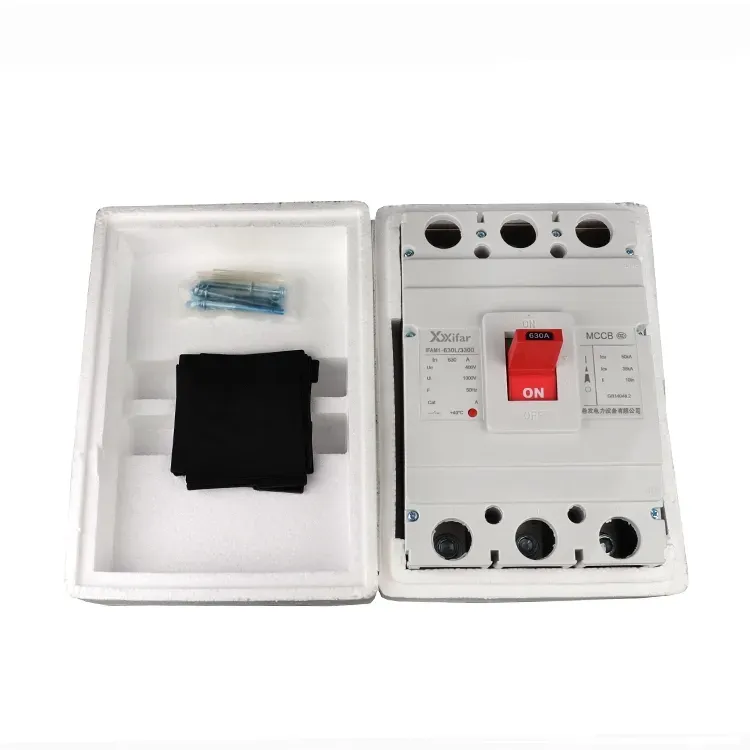

630a 3p Întrerupător termic cu carcasă turnată magnetică

Un întrerupător de circuit cu carcasă turnată magnetic termic 630a 3p este un dispozitiv de protecție esențial și important utilizat în sistemul de distribuție a energiei de joasă tensiune. Adoptă o carcasă izolatoare complet închisă, din care MCCB integrează componente esențiale, inclusiv sistemul de contact, unitatea de stingere a arcului și mecanismul de declanșare într-o structură compactă.

Datorită faptului că este conceput ca o unitate etanșă, întrerupătorul de circuit cu carcasă turnată magnetic termic A 630a 3p nu este în general destinat dezasamblarii sau reparației. Este aplicat pe scară largă în instalațiile industriale și comerciale pentru a oferi protecție în circuitele de capacitate medie și mică, servind de obicei ca dispozitive de protecție de ramificație sau de capăt de linie.

În categoria întreruptoarelor, întreruptoarele cu carcasă turnată sunt poziționate între întrerupătoarele de aer din care în mod obișnuit sunt utilizate ca principale de intrare în sistemele de distribuție și întreruptoarele de circuit miniaturale, dintre care sunt utilizate în mod obișnuit în aplicații rezidențiale și pentru sarcini ușoare.

Cazurile de aplicare tipice ale unui întrerupător cu carcasă turnată magnetic termic 630a 3p includ circuite de protecție a motorului, tablouri de distribuție și linii de alimentare pentru echipamente de dimensiuni medii.

630a 3p parametru întrerupător de circuit cu carcasă turnată magnetic termic:

630a 3p întrerupător termomagnetic cu carcasă turnată Caracteristici funcționale

1. Protecție la suprasarcină:

Într-un întrerupător de circuit cu carcasă turnată termomagnetic 630a 3p, protecția la suprasarcină se mai numește și protecție de lungă durată. Protectia la suprasarcina se bazeaza pe deformarea termica a unei benzi bimetalice. Timpul de declanșare urmează o caracteristică de timp inversă: un curent mai mare are ca rezultat o declanșare mai rapidă. Acest lucru protejează conductoarele și echipamentele de supraîncălzire în condiții de suprasarcină susținută.

2. Protecție la scurtcircuite

În mod obișnuit, protecția la scurtcircuit este implementată folosind protecția instantanee într-un întrerupător de circuit 630a 3p termomagnetic turnat. Unitatea de declanșare magnetică oferă protecție instantanee. Când curentul atinge de aproximativ 8 până la 12 ori valoarea nominală, întrerupătorul de circuit cu carcasă turnată magnetic termic se declanșează într-o jumătate de ciclu de frecvență a puterii, care este de aproximativ 10 ms. Acest lucru asigură că întreruperea are loc înainte ca curentul de scurtcircuit să atingă apogeul.

3. Protecție la subtensiune

Cu o declanșare de subtensiune instalată, declanșarea are loc dacă tensiunea scade sub 70% din valoarea nominală pentru mai mult de 1 secundă. Declanșarea instantanee are loc dacă tensiunea scade sub 35% din valoarea nominală. Această funcție ajută la prevenirea deteriorării motoarelor cauzate de funcționarea la tensiune joasă.

4. Protecție împotriva scurgerilor de pământ

Întrerupătoarele cu carcasă turnată termomagnetică 630a 3p cu module electronice de protecție integrate pot detecta curent rezidual printr-un transformator de curent cu secvență zero.  Declanșarea are loc dacă modulul de scurgere a detectat peste 30 mA pentru protecția personală și 300 mA pentru protecția împotriva incendiilor. Timpul de declanșare este în general de 0,1 secunde.
