Transformator din aliaj amorf de cupru de 100 kva în trei faze

Înființată în 2006, Wenzhou XiFa Electric Power Equipment Co., Ltd este o întreprindere specializată în producția, cercetarea, vânzările de transformatoare din aliaj amorf, cum ar fi transformatorul cu trei faze de 100 kva din aliaj amorf de cupru. Ne concentrăm întotdeauna pe furnizarea de produse de înaltă calitate la prețuri competitive. Între timp, am primit câteva certificări autorizate, inclusiv UL, CE, CCC. În ceea ce privește serviciile, oferim răspunsuri prompte 24 de ore pe zi. De la selecția produselor până la livrarea produselor către clienți, vom oferi toate serviciile de îndrumare și urmărire.

Trimite o anchetă

Descriere produs

Transformatorul din aliaj amorf de cupru în trei faze de 100 kva poate fi împărțit în două tipuri: tip immers în ulei și tip uscat. Transformatorul cu scufundare în ulei adoptă metoda de răcire ONAN. În timp ce transformatorul de distribuție de tip uscat utilizează răcirea naturală cu aer sau răcirea forțată cu aer pentru a disipa căldura generată în timpul funcționării. Ventilația adecvată și fluxul de aer neted sunt cruciale pentru transformatoarele de distribuție de tip uscat pentru a preveni supraîncălzirea și pentru a menține eficiența operațională ridicată a transformatoarelor.

Miezul transformatorului de aliaj amorf este realizat din benzi de aliaj amorf pe bază de fier. Grosimea benzilor de oțel este de numai 0,02 până la 0,03 mm. Este produs prin procesul de răcire rapidă a oțelului topit. Atomii interni sunt aranjați într-un model amorf neregulat, fără structura granulară a oțelului cu siliciu. Acest lucru reduce semnificativ pierderea prin histerezis și pierderea curenților turbionari de la sursa fundamentală a materialului.

Datorită designului de economisire a energiei al transformatorului din aliaj amorf, eficiența întregului sistem o depășește cu mult pe cea a transformatoarelor obișnuite de distribuție din oțel siliconic. Chiar dacă echipamentul funcționează continuu fără întrerupere pe tot parcursul anului, poate reduce semnificativ costurile de operare și întreținere cu energie electrică, reducând la minimum pierderile de fier. Este echipamentul preferat pentru centralele electrice noi de energie distribuite pe site-urile de inginerie de peste mări.

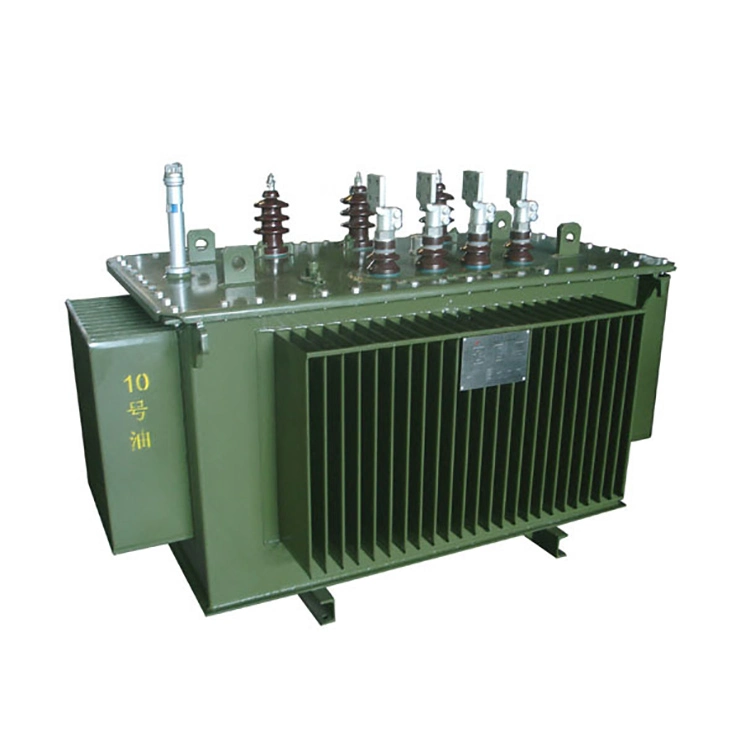

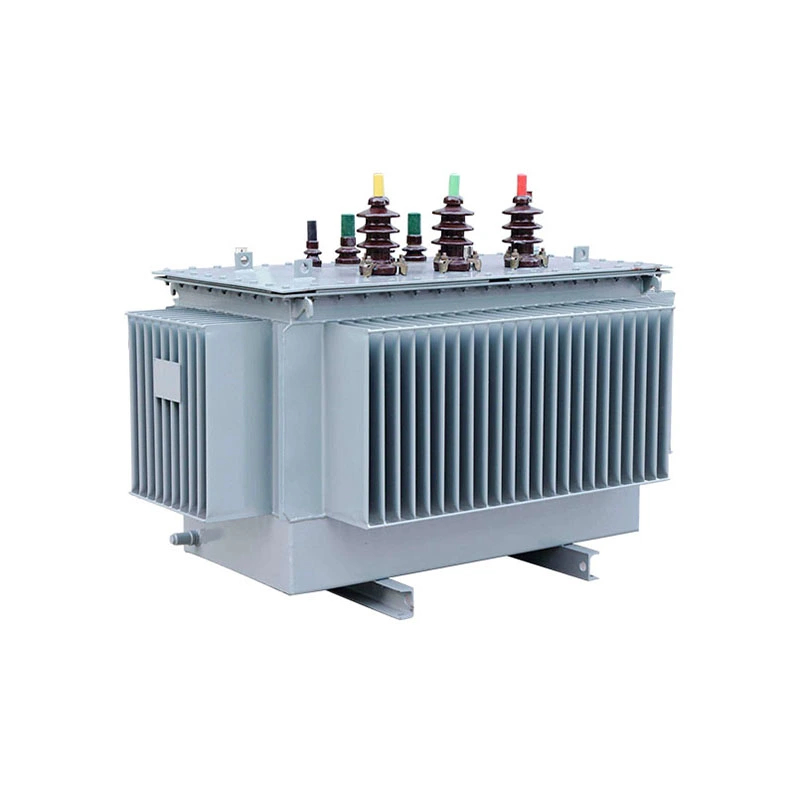

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

Parametru tehnic:

Numele produsului	Transformator din aliaj amorf de cupru de 100 kva în trei faze
Tip	Immers în ulei	Tip uscat
Raportul evaluat	0,4 kV/10 kV (personalizat 0,4/6,6、0,4/11)	0,4 kV/10 kV
Impedanta Marea Britanie	4%	6%
Fără pierdere de sarcină P₀	≈65W	≈75W
Pierdere de sarcină Pk@75℃	≈1080W	≈1150W
Curent fără încărcare	≤0,6%	≤0,8%
Clasa de izolare	Clasa A	Clasa F
Răcire	ONAN	AN/AF
Grad de protecție	IP00/IP54	Standard IP20, opțiune IP30
Zgomot	≤52dB	≤58dB
Miez și înfășurare	Miez amorf + bobină de cupru completă	Miez amorf + bobină turnată epoxidic complet din cupru

Î: Când utilizați un transformator din aliaj amorf de cupru de 100 kva în trei faze, care sunt diferențele semnificative în caracteristicile curentului de aprindere de magnetizare în comparație cu transformatoarele tradiționale din tablă de siliciu?

R: În comparație cu transformatoarele tradiționale din tablă de oțel siliciu, caracteristicile curentului de aprindere de magnetizare ale transformatorului din aliaj amorf arată diferențe semnificative: datorită densității de flux magnetic de saturație mai scăzute a aliajului amorf, aproximativ 1,55 T, mai mică decât cea a tablei de oțel siliciu de 1,75 T și magnetism rezidual mai mare, de aproximativ 0,87, magnetismul rezidual mai mare poate atinge curentul de excitație maxim de 0,87 până la vârf. de 10-15 ori curentul nominal (în timp ce pentru tabla tradițională de oțel siliconic este de 5-8 ori). Între timp, constanta de timp de decădere a curentului de pornire este mai lungă, iar conținutul de armonici, în special a doua armonică, este, de asemenea, crescut semnificativ. Aceste caracteristici fac ca transformatorul din aliaj amorf de cupru de 100 kva treptat să fie mai predispus la saturație profundă la închiderea comutatorului, generând curenți de impact mai mari și mai persistenti. Acest lucru nu numai că crește riscul declanșării incorecte a întrerupătoarelor de circuit din amonte și a exploziei siguranțelor, dar poate provoca, de asemenea, deteriorarea prin stres mecanic a miezului din aliaj amorf sensibil la impact.

Prin urmare, sunt necesare strategii speciale de proiectare și operare, cum ar fi închiderea selecției fazei, ajustarea setărilor de protecție și selectarea TC-urilor cu capacități antisaturație mai puternice.
