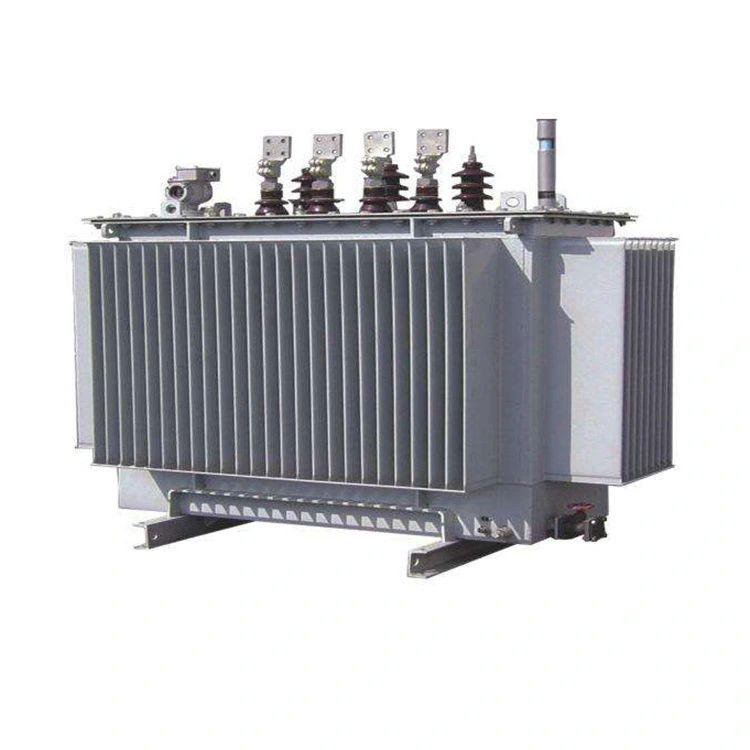

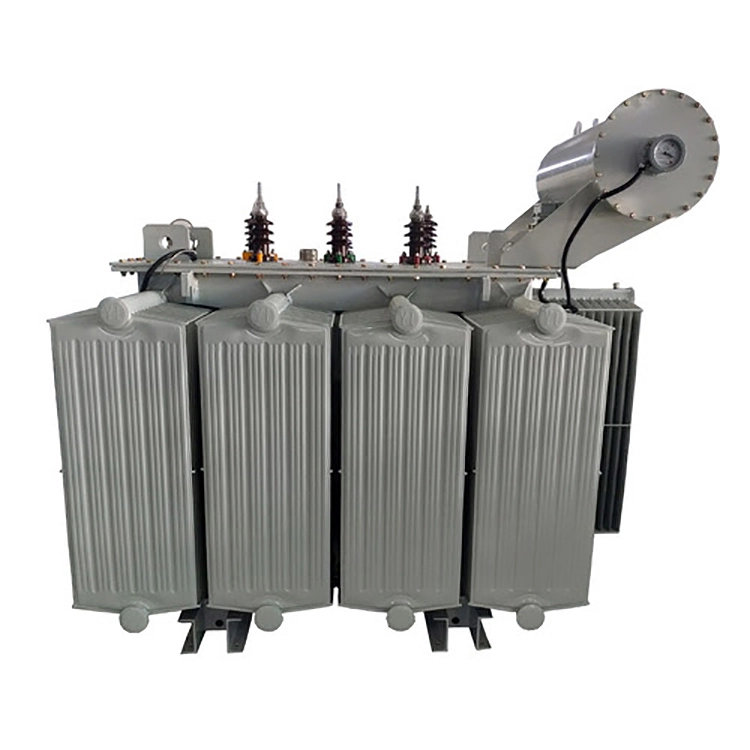

33kv 2,5 Mva transformator cu miez din aliaj amorf immers în ulei

Miezul transformatorului de miez de aliaj amorf immers în ulei de 33kv 2,5 mva este realizat prin înfășurarea în buclă închisă a benzilor de aliaj amorf pe bază de fier. Structura integrată fără goluri de aer laminat reduce semnificativ histerezisul și pierderile de curenți turbionari. În comparație cu miezurile tradiționale din oțel siliconic, pierderea fără sarcină este mult redusă. Coloana de miez și jugul sunt lipite împreună cu adeziv de sticlă epoxidice, ceea ce face rigiditatea generală mai puternică și suprimând eficient vibrațiile și zgomotul de funcționare.

Înfășurările transformatorului cu miez din aliaj amorf immers în ulei de 33 kv de 2,5 mva folosesc conductoare de cupru de înaltă puritate și sunt combinate cu un proces de acoperire izolatoare cu mai multe straturi, potrivit pentru condiții de înaltă tensiune. Combinat cu spirala îmbunătățită și structura de înfășurare continuă intercalată, distribuie uniform câmpul electric de înfășurare, ceea ce îmbunătățește toleranța izolației și rezistența la deformare. Partea de înaltă tensiune a transformatorului cu miez de aliaj amorf immers în ulei de 33kv 2,5 mva este echipată cu angrenaje de reglare a tensiunii fără excitare de ± 2 × 2,5%, care se pot adapta cu precizie la cerințele de reglementare ale fluctuațiilor de tensiune ale rețelei.

Corpul cutiei este format prin sudarea integrală a plăcilor de oțel ondulat. Bazându-se pe structura adaptivă de schimb de căldură a carcasei ondulate, poate obține o răcire eficientă cu circulație naturală a uleiului izolator fără a fi nevoie de un dispozitiv extern de disipare a căldurii, potrivit pentru funcționarea continuă pe termen lung. Transformatorul de miez amorf din aliaj amorf imers în ulei de 33kv 2,5 mva este umplut cu ulei izolator mineral ecologic în conformitate cu standardele IEC 296, care combină conductivitate termică excelentă și performanță de izolație, izolând eficient componentele sub tensiune interne și evitând riscurile de defectare a izolației.

Parametru tehnic:

Caracteristici cheie:

1. Ultra economisire de energie: Folosind miezuri din aliaj amorf, pierderea fără sarcină este redusă cu aproximativ 70% până la 80% în comparație cu transformatoarele tradiționale din tablă de siliciu de tip S9/S11. Transformatorul cu miez de aliaj amorf immers în ulei de 33kv 2,5 mva este deosebit de potrivit pentru funcționarea pe termen lung în rețelele electrice rurale și industriile în care sarcina nu este întotdeauna la capacitate maximă.

2. Complet etanșat fără întreținere : rezervorul de ulei adoptă o structură complet etanșă pentru a preveni contactul uleiului cu aerul, evitând umiditatea și îmbătrânirea uleiului de izolație. Transformatorul cu miez din aliaj amorf immers în ulei de 33kv 2,5 mva poate atinge o durată de viață fără întreținere de 50 de ani și este potrivit pentru medii dure exterioare.

3. Fiabilitate ridicată: înfășurarea de joasă tensiune este înfășurată cu folie de cupru, în timp ce înfășurarea de înaltă tensiune este înfășurată cu fir de cupru. Cu rezistență puternică la scurtcircuit și rezistență la loviturile de fulger, structura este compactă,

Transformator din aliaj amorf în procesare

Echipamente

Centru de testare

Transformator în transport maritim
