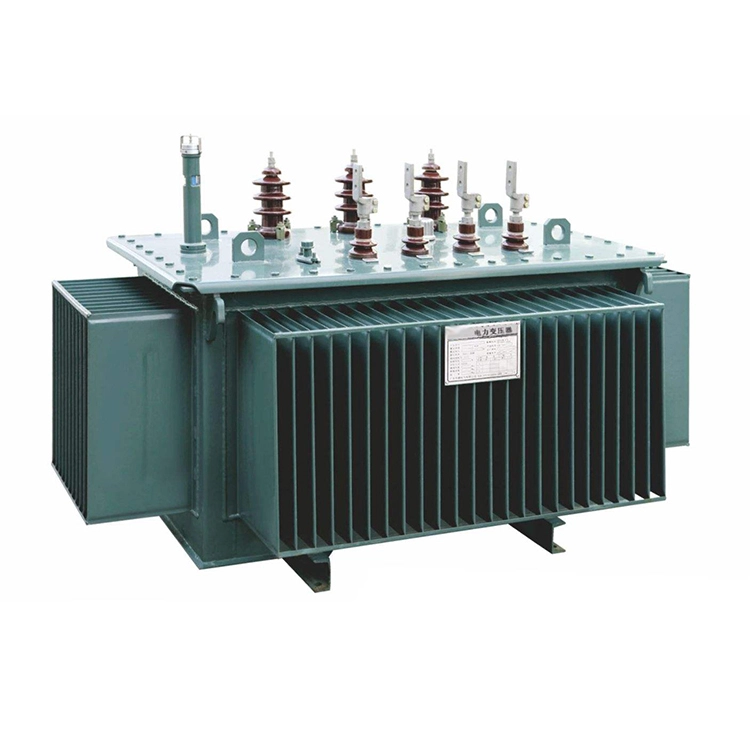

Transformator immers în ulei din aliaj amorf de 800 kva

Cu 20 de ani de experiență în producția de transformatoare, Wenzhou XiFa Electric Power Equipment Co., Ltd. este o întreprindere specializată în cercetarea și producția de echipamente electrice. Ne concentrăm pe furnizarea de soluții de energie eficiente, fiabile și care economisesc energie. Pentru a satisface în continuare cerințele de transformare de performanță excelentă ale clienților interni și străini, Wenzhou XiFa Electric Power Equipment Co., Ltd. a lansat transformatoare immerse în ulei din aliaj amorf de 800 kva. Toate produsele respectă standardele de management al calității ISO și au trecut certificări interne și internaționale, deservind atât piețele interne, cât și internaționale.

Trimite o anchetă

Descriere produs

Transformatorul immers în ulei din aliaj amorf de 800 kva este realizat dintr-un nou tip de material de economisire a energiei. Materialul său de bază‌ este fabricat dintr-un aliaj amorf, cu permeabilitate magnetică ridicată și pierderi de histerezis extrem de scăzute, ceea ce poate îmbunătăți semnificativ eficiența energetică fără sarcină și respectă standardele GB/T 20052 sau IEC 60076.‌ Și metoda sa de răcire‌ este imersată în ulei.

Structura etanșă a transformatorului immers în ulei din aliaj amorf de 800 kva este favorabilă rezistenței la umiditate și la coroziune, potrivită pentru substații exterioare sau interioare, cu o altitudine ≤1000m și o creștere a temperaturii mediului de ≤55K.

Cel mai mare avantaj‌ al acestui transformator cu ulei de aliaj amorf de 800 kva constă în pierderea fără sarcină extrem de scăzută. Acest transformator are aproximativ 300–450 W (comparativ cu tabla de oțel siliciu, care este de aproximativ 1000–1500 W), ceea ce este cu 60 până la 75% mai mic decât transformatoarele tradiționale din tablă de oțel siliciu. În același timp, are un zgomot redus (≤55 la 60 dB), o capacitate puternică de suprasarcină, o durată de viață lungă și poate fi utilizat de obicei timp de 25 la 30 de ani. Cu toate acestea, costul este mai mare (aproximativ 20% până la 40% mai scump decât transformatoarele de aceeași specificație cu foi de oțel siliconic).

Prin urmare, transformatorul immers în ulei din aliaj amorf de 800 kva este potrivit pentru scenarii industriale, comerciale sau de distribuție a energiei cu cerințe ridicate de eficiență energetică.

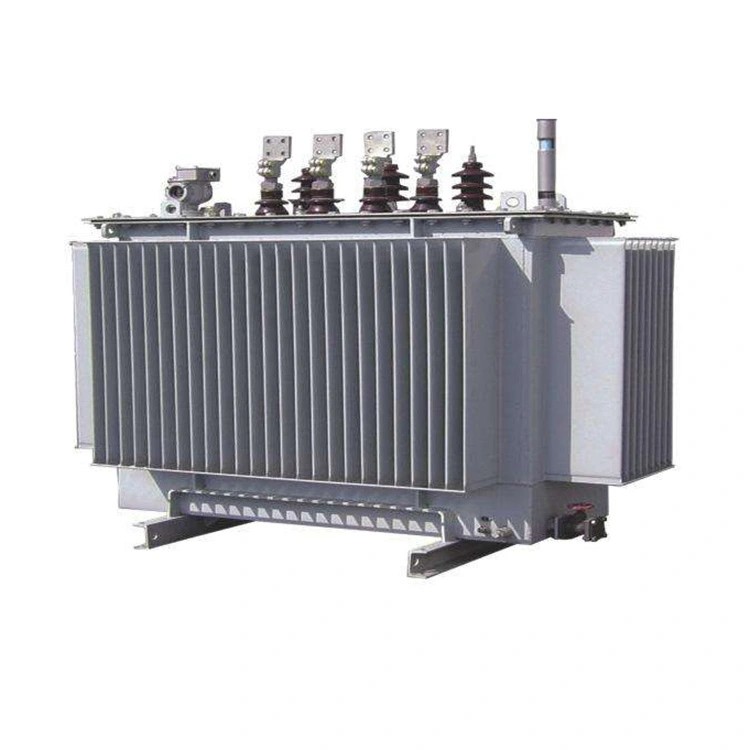

800kva Amorphous Alloy Oil Immersed Transformer

Parametru tehnic:

Numele produsului	Transformator immers în ulei din aliaj amorf de 800 kva
Putere nominală	800 kva
Înaltă Tensiune	6 6,3 10 10,5 11 kv
H.V. Atingeți Interval	±2×2,5%
Tensiune joasă	0,4 kv
Simbol de conectare	Dyn11 / YNyn0
Impedanta de scurtcircuit	4,5 %
Pierderi de excitație	380 kw
Pierderi de lichidare	7500 kw
Curent fără sarcină	0,3 %

Î: De ce pierderea fără sarcină a transformatorului cu ulei de aliaj amorf de 800 kva este semnificativ mai mică decât cea a transformatorului cu aceeași capacitate din foi de oțel siliconic?

R: În primul rând, grosimea benzii de aliaj amorf este de numai 20 până la 30 µm, ceea ce reprezintă aproximativ o zecime din grosimea foilor convenționale de oțel siliconic (230 până la 350 µm). Conform relației că pierderea curenților turbionari este proporțională cu pătratul grosimii, pierderea curenților turbionari în miezul de 800 kVA este redusă semnificativ. În același timp, rezistivitatea aliajului amorf este de aproximativ 2,5 ori mai mare decât cea a tablelor de oțel siliciu, slăbind și mai mult pierderea de curent circulant indusă între straturi atunci când fluxul magnetic se modifică.

În al doilea rând, bucla de histerezis este îngustă, iar coerctivitatea este scăzută. Aliajul amorf are o structură amorfă fără defecte la limita granulelor, iar rezistența la răsturnarea domeniului magnetic este mică. Coercitivitatea este de numai 1/3 până la 1/5 din cea a foilor de oțel siliconic. Acest lucru reduce semnificativ energia necesară pentru fiecare ciclu de magnetizare și scade foarte mult pierderea prin histerezis.

În al treilea rând, proiectarea densității fluxului magnetic de lucru este relativ scăzută. Pentru transformatorul immers în ulei din aliaj amorf de 800 kva, densitatea nominală a fluxului magnetic este de obicei setată la 1,35 până la 1,45 T, care este mai mică decât 1,65 până la 1,75 T ale tablelor de oțel siliciu. Deoarece pierderea de fier este proporțională cu puterea pătrată sau mai mare a densității fluxului magnetic, reducerea adecvată a densității fluxului magnetic poate duce la o scădere semnificativă a pierderii de masă unitare.

Pe baza mecanismelor de mai sus, pierderea fără sarcină a unui transformator immers în ulei din aliaj amorf de 800 kva este, în general, de numai 30% până la 40% din cea a unui transformator de aceeași capacitate cu foi de oțel silicon de calitate S13 sau S14. Este potrivit în special pentru scenariile de distribuție a energiei în care echipamentul este adesea în condiții de sarcină ușoară sau de așteptare.
