Transformator Padmounted 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd este o companie angajată în principal în producția de transformatoare. A înființat o echipă tehnică profesionistă și are muncitori calificați. Transformatorul cu suport 100 kva 13,8 kv a fost proiectat și dezvoltat folosind tehnologie avansată și materiale de înaltă calitate. A trecut diferite rapoarte de testare de tip și respectă standardele internaționale precum IEC. Acest transformator vă poate oferi servicii sigure și de încredere pentru o perioadă lungă de timp și vă poate îndeplini cerințele economice și eficiente prin reducerea pierderilor.

Trimite o anchetă

Descriere produs

Puterea nominală a acestui transformator 100 kva 13,8 kv este răcită de ONAN. Tensiunea primară este de 13,8 kV, iar domeniul de conectare este de ±2*2,5% (NLTC). Tensiunea secundară poate fi personalizată și selectată. Ele formează un grup de vectori Dyn11.

Proiectat cu tehnologie avansată și folosește materiale și componente de înaltă calitate, asigură astfel transformatorului montat pe suport 100 kva 13,8 kv calitate fiabilă și o durată lungă de funcționare. Echipamentul este realizat cu meticulozitate din foi de oțel silicon orientate cu permeabilitate ridicată, înfășurări conductoare de înaltă puritate, materiale izolatoare rezistente la îmbătrânire și componente sigilate durabile. Calitatea componentelor de bază este strict controlată pentru a asigura stabilitatea întregii mașini de la sursă.

Cu o rezistență remarcabilă la șocuri electrice și coroziune din cauza umezelii, transformatorul montat 100 kva 13,8 kv are performanțe excelente de izolație. Se poate adapta la diferite condiții climatice exterioare. În timpul funcționării, are vibrații scăzute și zgomot redus, iar pierderile fără sarcină și pierderile de sarcină sunt bine controlate, rezultând efecte bune de economisire a energiei și de reducere a consumului.

Structura mecanică a transformatorului de 100 kva 13,8 kv este stabilă și fiabilă, cu un nivel de conformitate de protecție de etanșare care respectă standardele. Acest lucru previne eficient problemele de scurgere de ulei și combină caracteristicile de protecție și siguranță.

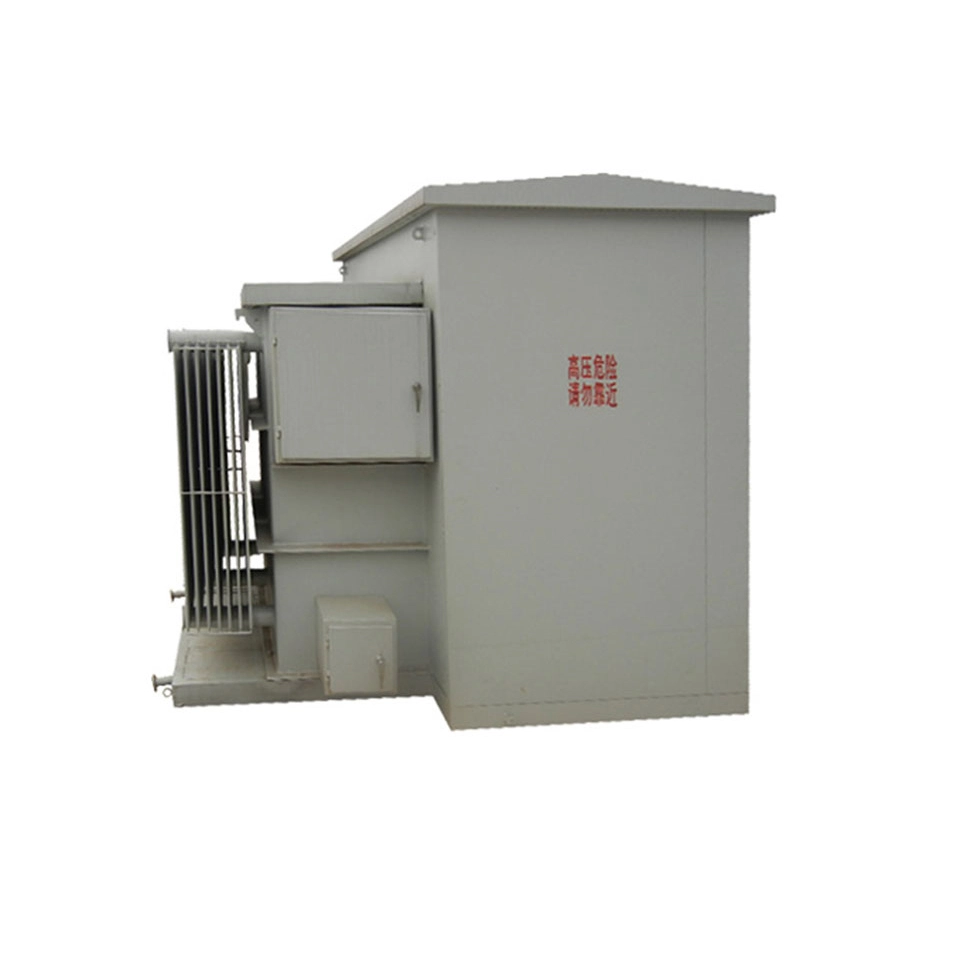

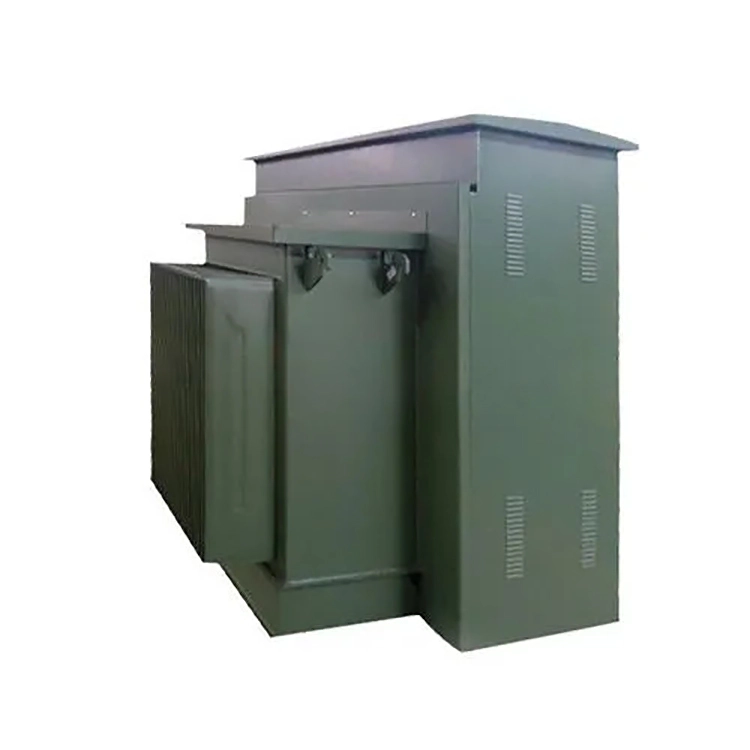

Padmounted Transformer 100 Kva 13 8 Kv

Parametru tehnic:

Numele produsului	transformator cu pad 100 kva 13,8 kv
Metoda de răcire	ONAN
Tensiune primară (HV).	13,8 kV
Tensiune secundară (LV).	120/240 V / 480 V / 600 V
Impedanta	1,5% până la 4%
Dimensiuni	1200 x 965 x 910 mm
Fără pierdere de sarcină	≤280 W
Pierdere de sarcină	≤1010 W
Atingeți Interval schimbător	±2×2,5%
Rata de reglare a tensiunii	≤3%
Clasa de izolare	HV: 17 kV, LV: 1,2 kV

Pentru un transformator montat 100 kva 13,8 kv care este în funcțiune, să presupunem că are loc un scurtcircuit metalic trifazat la priza laterală de joasă tensiune a transformatorului, dar siguranța laterală de înaltă tensiune nu s-a ars și nici întrerupătorul de circuit de ieșire de 13,8 kV al stației din amonte nu s-a declanșat. care sunt posibilele cauze ale acestui fenomen?

Verificați oricare dintre următoarele situații:

1. Dacă curentul nominal al siguranței este prea mare, dacă siguranța a îmbătrânit, dar nu s-a rupt sau dacă siguranța și mecanismul de conectare a comutatorului de sarcină sunt blocate.

2. Dacă setarea de protecție la supracurent pentru întrerupătorul de circuit din amonte este prea mare și valoarea curentului de scurtcircuit exact în zona moartă de protecție.

3. Pot să apară caracteristici de defecțiune internă ale transformatorului cu suport 100 kva 13,8 kv. Transformatorul în sine a suferit deja un scurtcircuit între ture sau o defecțiune a miezului, ceea ce a dus la limitarea curentului de scurtcircuit la o valoare relativ scăzută (dar totuși mult mai mare decât curentul nominal), ceea ce nu este suficient pentru a topi siguranța instantaneu, dar este suficient pentru a provoca încălzire continuă.

4. Verificați dacă acest transformator 100 kva 13,8 kv este conectat în Dyn11 sau Yyn0. Când are loc un scurtcircuit trifazat pe partea de joasă tensiune, va exista o situație pe partea de înaltă tensiune în care curentul fazelor fără defecțiune nu crește semnificativ, prevenind astfel activarea protecției secvență zero sau secvență negativă din amonte.
