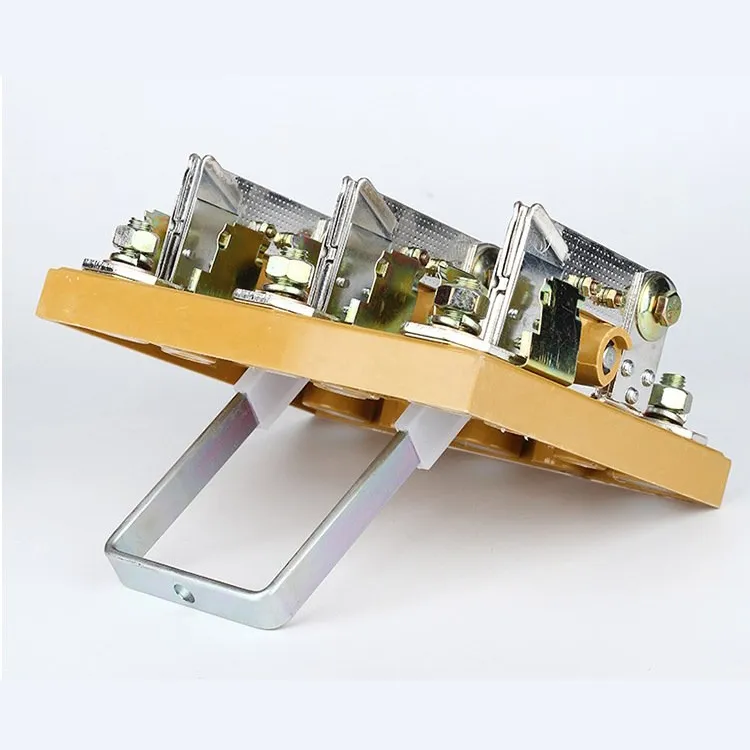

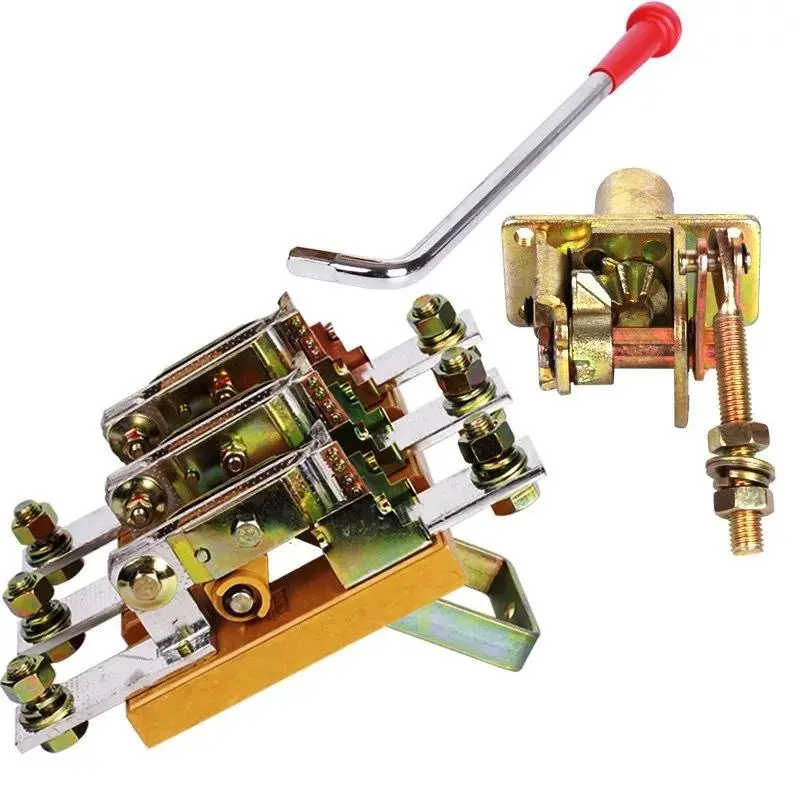

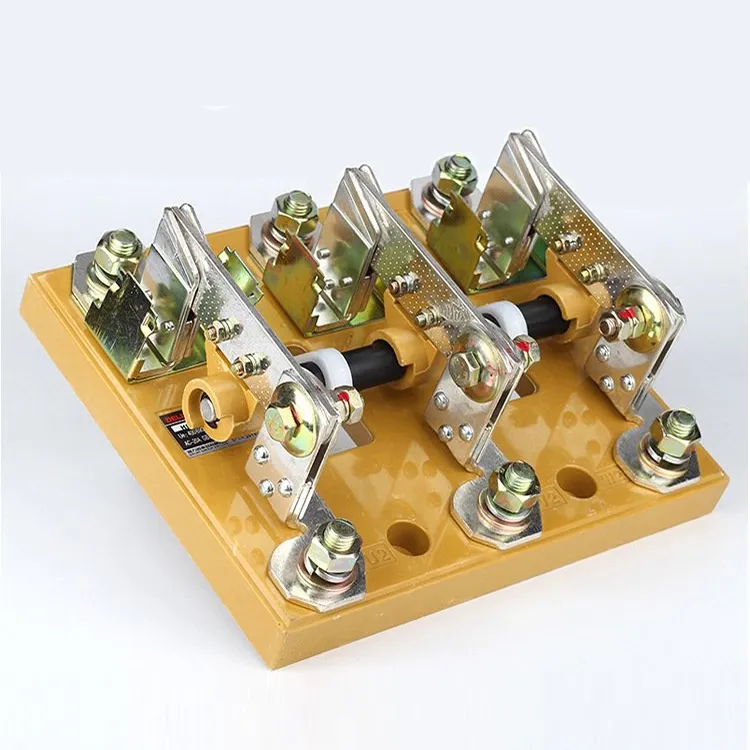

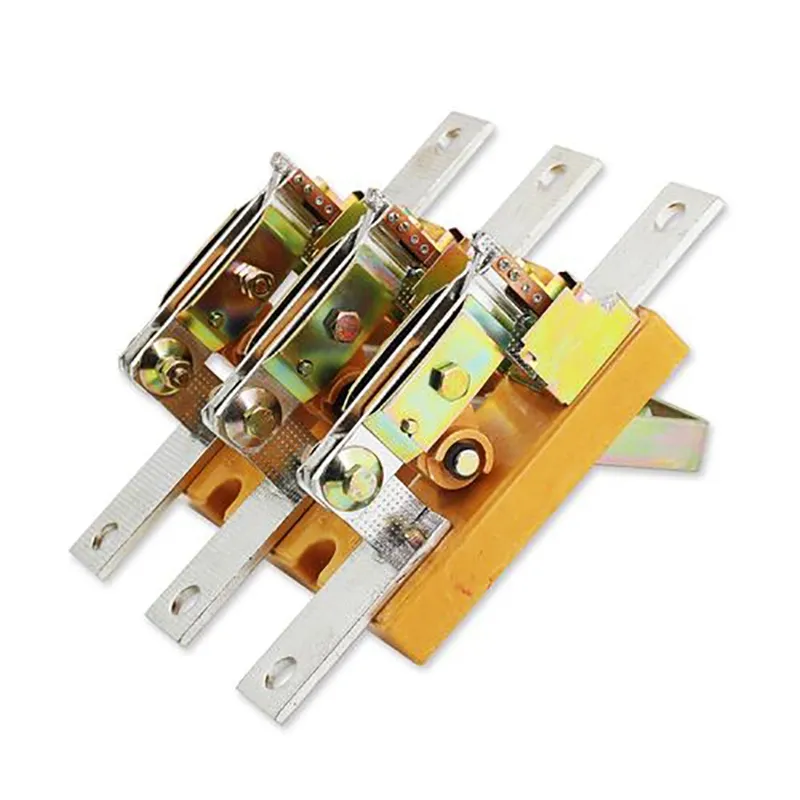

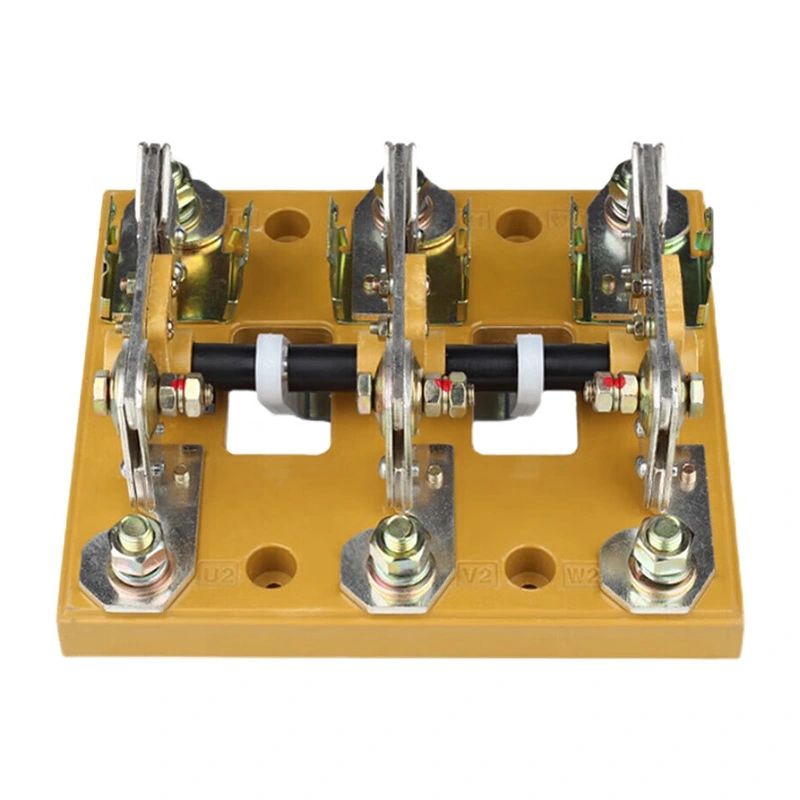

Cabinet electric întrerupător de deconectare trifazat de 800 amperi

Pentru a produce un dulap electric fiabil, întrerupător de deconectare trifazat de 800 amperi, Wenzhou XiFa Electric Power Equipment Co., Ltd adoptă contacte de cupru de înaltă calitate și carcasă robustă pentru a asigura o durată lungă de viață. Între timp, fiecare întrerupător de deconectare trifazat de 800 de amperi a dulapului electric are un design compact și simplu, nu numai pentru a oferi un punct de deconectare evident la nivel vizual, ci și pentru a se potrivi pentru montarea pe panou sau pe perete. Între timp, este necesar ca fiecare dulap electric de 800 amperi în trei faze să fie supus testelor din fabrică înainte de expedierea rapidă.

Trimite o anchetă

Descriere produs

Un întrerupător de deconectare trifazat de 800 amperi este un dispozitiv utilizat în principal pentru izolarea surselor de alimentare, efectuarea operațiunilor de comutare și conectarea sau deconectarea circuitelor de curent scăzut. Nu are capacitate de stingere a arcului. Când sunt în poziție deschisă, contactele mențin o distanță de izolație specificată cu o întrerupere clar vizibilă; când se află în poziția închis, comutatorul este capabil să transporte curent de funcționare normal, precum și să reziste la condiții anormale, cum ar fi curentul de scurtcircuit, pentru o perioadă definită de timp.

În cele mai multe cazuri, întrerupătorul de deconectare trifazat de 800 amperi este aplicat ca izolatoare de joasă tensiune, ceea ce înseamnă că sunt evaluați pentru tensiuni sub 1 kV. Deși principiul și construcția lor de funcționare sunt relativ simple, ele sunt produse în cantități mari, iar fiabilitatea lor este critică. Drept urmare, ele joacă un rol important în proiectarea, construcția și funcționarea în siguranță a stațiilor și centralelor electrice.

Caracteristica definitorie a unui întrerupător de deconectare trifazat de 800 amperi este că nu poate întrerupe curentul de sarcină; poate fi deschis sau închis numai atunci când circuitul este lipsit de curent. Referințele tipice la întrerupătorul de deconectare trifazat de 800 amp acoperă funcțiile, caracteristicile, clasificările, aplicațiile, îmbunătățirile anti-operare greșită, practicile de întreținere și problemele comune.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parametru de producție:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
rigiditate dielectrică (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Curent de lucru le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Puterea motorului (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacitate de producere și de rupere
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valoare de vârf KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Durată de viață mecanică (ori)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Durata de viață electrică (ori)
Ue=660V curent nominal le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Greutate (kg)
3 stâlpi	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stâlpi	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Cuplu de operare (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

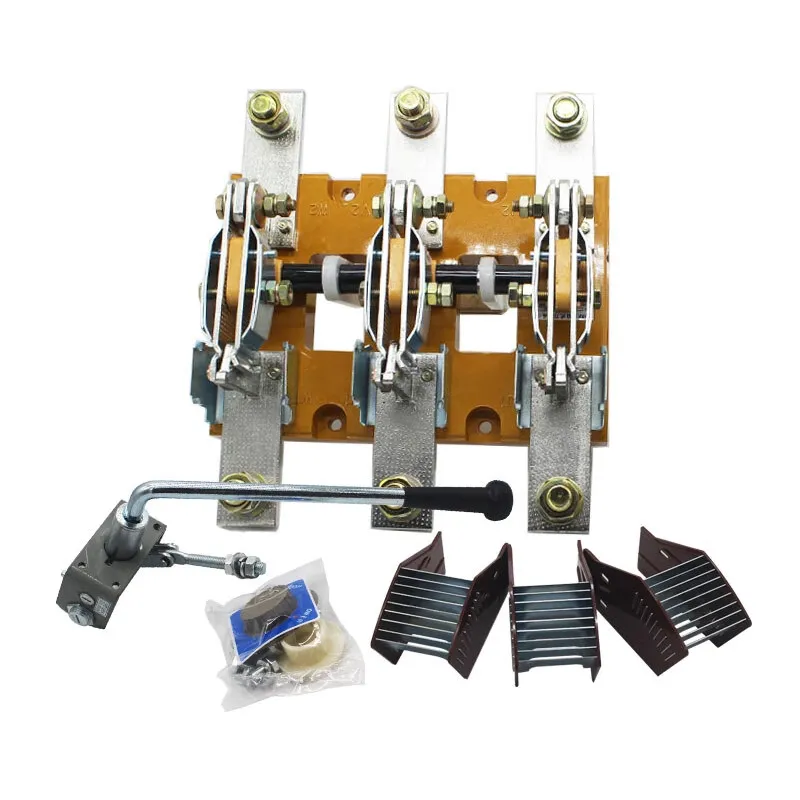

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tip		Dimensiunea cadrului (mm)						Dimensiune de instalare (mm)
Tip		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tip	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Întrebări frecvente despre producție:

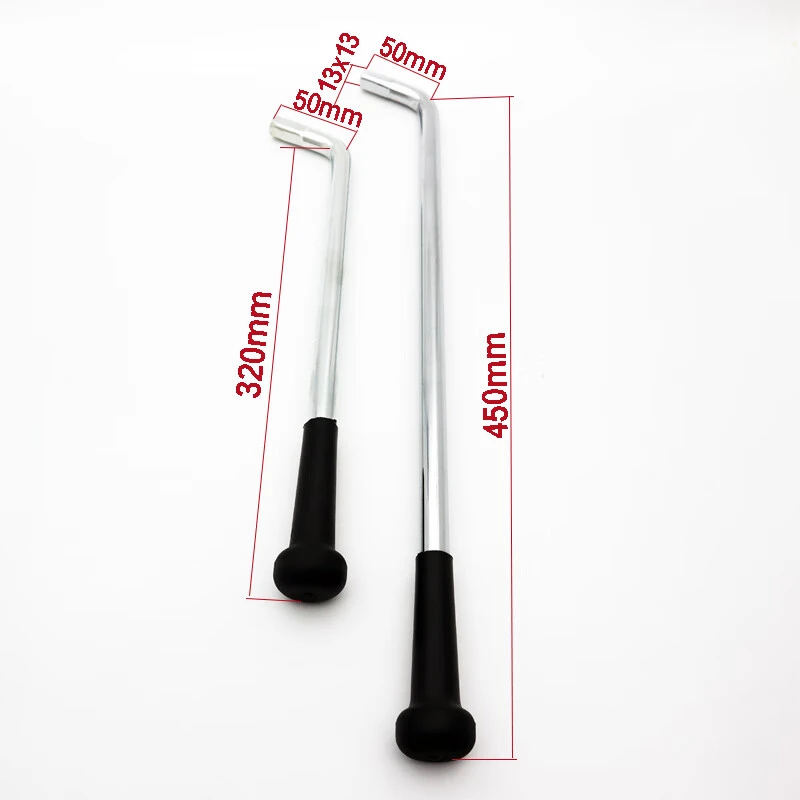

Î: Cum aleg între diferite tipuri de mâner (rotativ vs. pârghie)?

R: Mânere rotative: Compacte, adesea folosite în centrele de control al motoarelor sau în spații înguste.

Mânere de pârghie: mai mari și mai vizibile, de preferat atunci când este nevoie de indicarea clară a ON/OFF.

Alegerea depinde de spațiu, vizibilitatea în siguranță și preferințele operatorului.

Î: Un întrerupător de deconectare trifazat de 800 amperi poate fi montat în orice orientare?

R: În general, un întrerupător de deconectare trifazat de 800 amperi trebuie montat vertical pentru a îndeplini cerințele de siguranță și cod. Unele modele permit flexibilitate, dar urmează întotdeauna instrucțiunile producătorului și codurile electrice locale.

Î: Un întrerupător de deconectare trifazat de 800 amperi acceptă procedurile de blocare/etichetare (LOTO)?

R: Da, include întrerupător de deconectare trifazat de 800 amperi, majoritatea modelelor sunt echipate cu mânere lacăte pentru a asigura conformitatea cu cerințele de siguranță OSHA de blocare/etichetare. Acest lucru permite tehnicienilor să întrețină echipamentele în siguranță, fără riscul realimentării accidentale.
