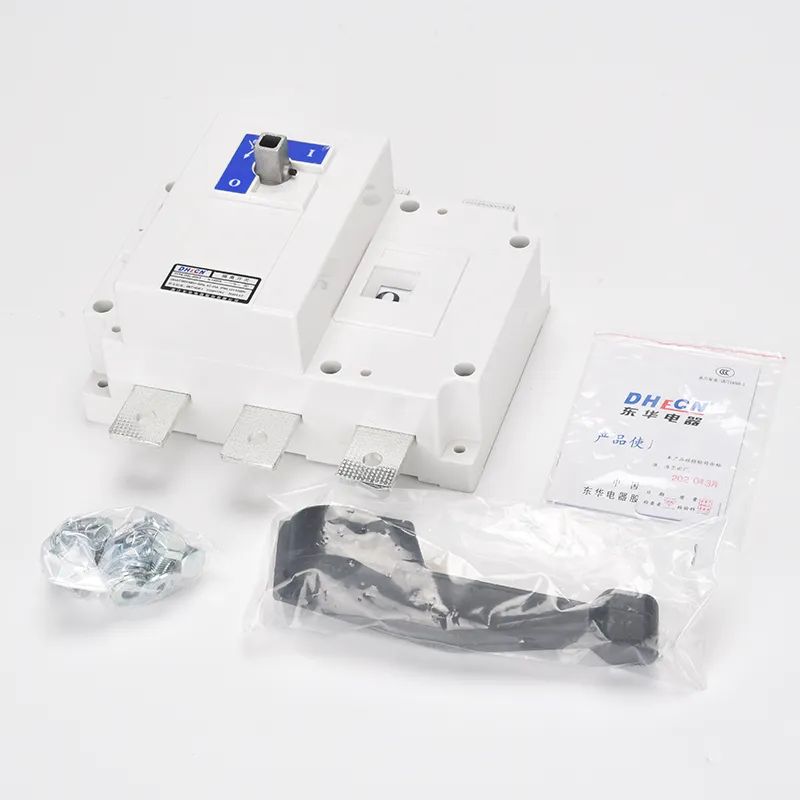

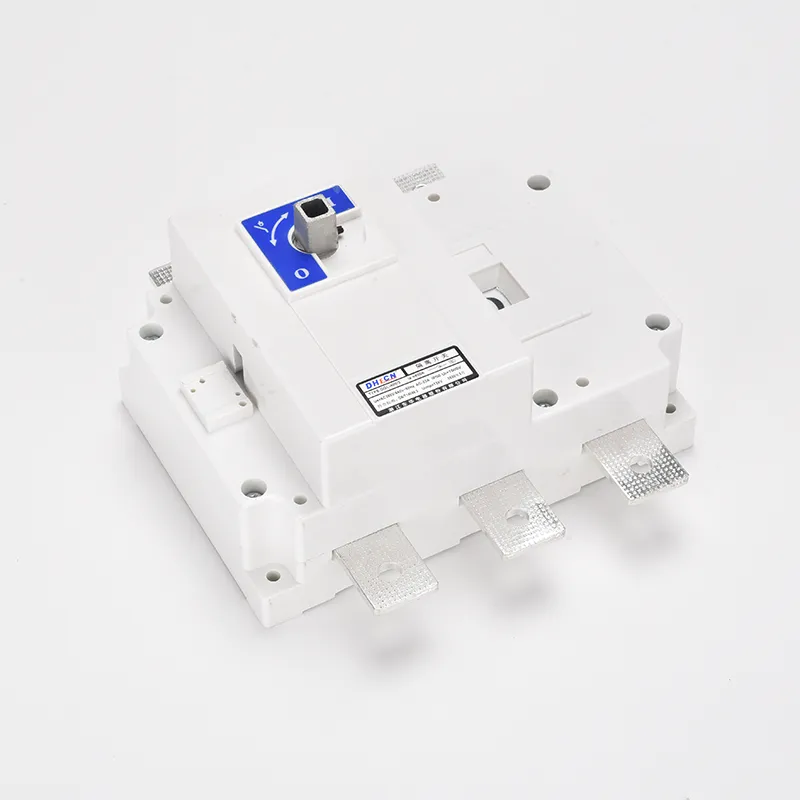

Întrerupător de deconectare trifazat 200 amperi fără fuzibil

Ca producție profesionistă, Wenzhou XiFa Electric Power Equipment Co., Ltd urmează cu strictețe sistemul de control al calității pentru a produce fiecare întrerupător de deconectare trifazat de 200 amperi fără fuzibil. În atelierul de întrerupător de deconectare trifazat de 200 amperi fără fuzibil, managerii vor inspecta fiecare proces de producție funcționat fără probleme pentru a se asigura că livrarea este rapidă și fără întârzieri. Când întrerupătorul de deconectare s-a terminat, este necesar să se supună o serie de teste din fabrică, cum ar fi testul de funcționare mecanică, pentru a verifica acțiunea de comutare lină și fiabilă și testul de tensiune de rezistență la frecvența de alimentare pe circuitul principal și piesele de izolație.

Trimite o anchetă

Descriere produs

Pentru a cunoaște mai bine un întrerupător trifazat de 200 amperi fără siguranțe, am putea introduce un întrerupător fără siguranțe de la funcția din sistemul de alimentare. Ar putea fi afișat după cum urmează:

1. Izolarea puterii: În timpul inspecției sau întreținerii echipamentelor electrice, deschiderea întrerupătorului de deconectare trifazat de 200 amperi fără siguranțe separă complet echipamentul aflat în service de părțile sub tensiune, creând o întrerupere vizibilă și asigurând siguranța personalului.

2. Operațiuni de comutare: În funcționarea sistemului de alimentare, întrerupătoarele de deconectare trifazate de 200 amperi fără siguranțe funcționează în coordonare cu întrerupătoarele de circuit pentru a schimba configurația de funcționare a circuitelor - de exemplu, transferul de bare colectoare sau modificarea rutelor de alimentare: permițând controlul flexibil al sistemului.

3. Efectuarea și întreruperea curenților mici: întrerupătoarele de deconectare fără fuzibile trifazate de 200 amperi pot conecta direct sau deconecta circuite mici de curent, cum ar fi linii scurte descărcate, transformatoare de tensiune și descărcătoare de supratensiune, fără a fi nevoie să acționeze un întrerupător, simplificând astfel operațiunile de rutină.

4.Coordonarea cu dispozitivele de protecție: Când apare o defecțiune, întrerupătorul de deconectare trifazat de 200 amperi fără siguranțe izolează secțiunea defectată după ce întrerupătorul a declanșat, prevenind extinderea defecțiunii și susținând funcționarea stabilă a sistemului.

3 Phase 200 Amp Non Fused Disconnect Switch

Parametru produs:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
rigiditate dielectrică (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Curent de lucru le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Puterea motorului (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacitate de producere și de rupere
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Valoare de vârf KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Durată de viață mecanică (ori)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Durata de viață electrică (ori)
Ue=660V curent nominal le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Greutate (kg)
3 stâlpi	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stâlpi	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Cuplu de operare (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

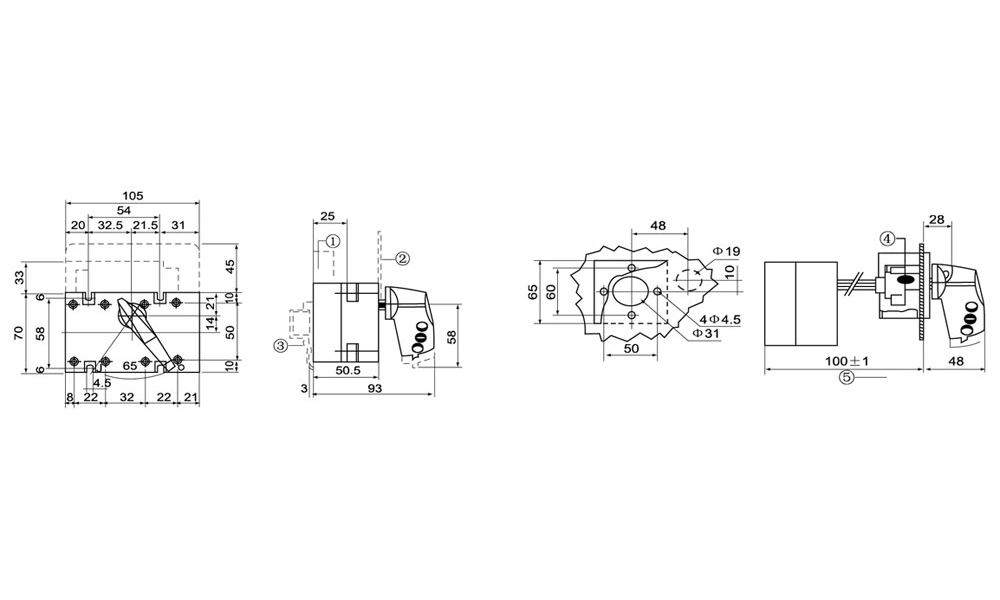

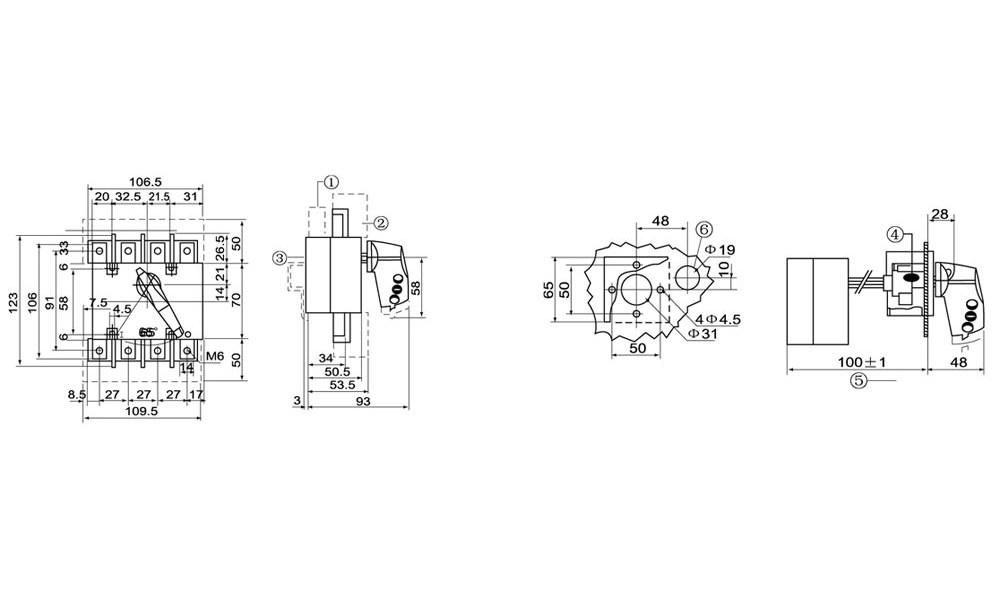

3 Phase 200 Amp Non Fused Disconnect Switch

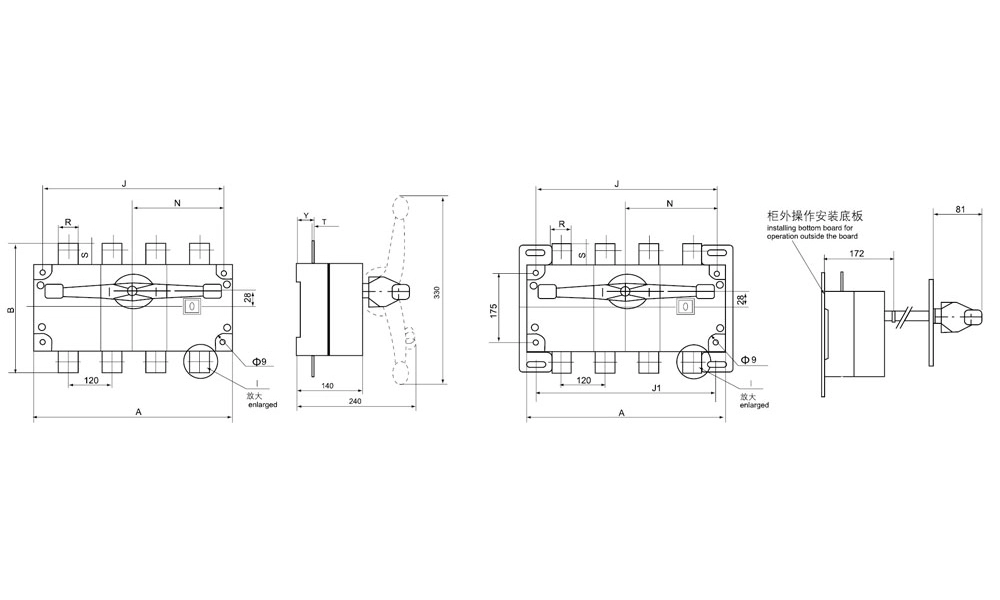

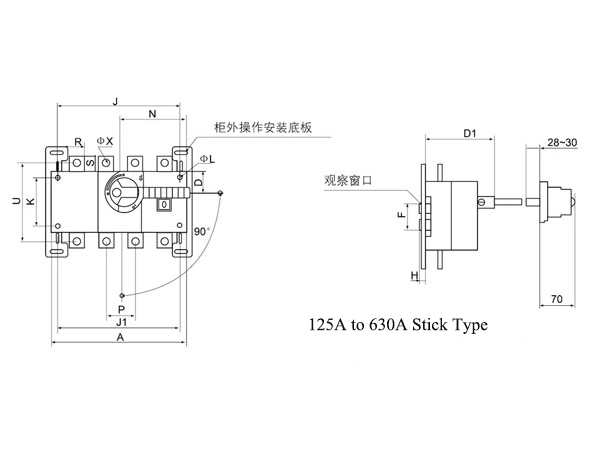

Tip	Dimensiunea cadrului și dimensiunea de instalare
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

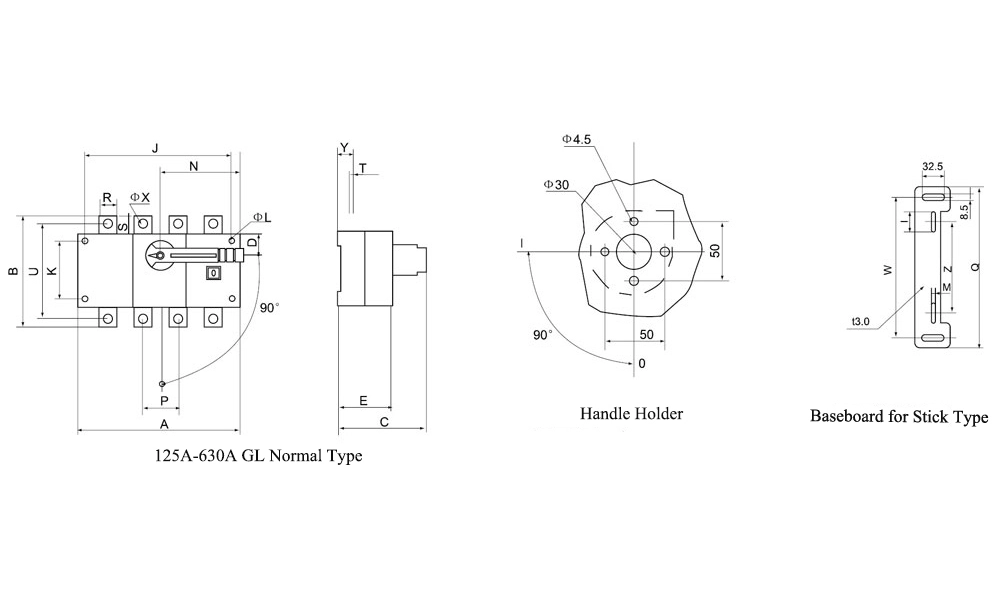

Tip	Dimensiune
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tip	Dimensiunea cadrului și dimensiunea de instalare
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Întrebări frecvente despre produs:

Î: Care este funcția principală a unui întrerupător de deconectare trifazat de 200 A fără siguranțe?

R: un întrerupător de deconectare trifazic de 200 A fără siguranțe asigură un mijloc de a izola manual puterea de echipamente sau circuite pentru întreținere și siguranță. Spre deosebire de un comutator cu siguranțe, acesta nu include protecție la supracurent - pur și simplu deschide și închide circuitul.

Î: În ce tipuri de aplicații este utilizat de obicei un întrerupător de deconectare trifazat de 200 A fără siguranțe?

R: Separatoarele fără siguranțe sunt instalate în mod obișnuit atunci când protecția la supracurent este deja asigurată de un întrerupător sau siguranță din amonte. Ele sunt adesea folosite ca dispozitive de izolare locală pentru unități HVAC, motoare, mașini-unelte sau panouri de distribuție.

Î: De ce să alegeți un rating de 200 de amperi?

R: O valoare nominală de 200 A este potrivită pentru sistemele în care curentul maxim continuu de sarcină nu depășește 200 de amperi. Această clasificare este adesea folosită în instalațiile comerciale și industriale ușoare de dimensiuni medii, unde circuitele de ramificație sau sarcinile individuale necesită o izolare sigură.

Î: Ce tensiuni nominale sunt disponibile pentru un întrerupător de deconectare trifazat de 200 A fără siguranțe?

R: Majoritatea deconectărilor trifazate de 200 A fără fuzibile sunt nominale până la 600 volți AC, 240 V și 480 V fiind cele mai comune. Verificați întotdeauna dacă valoarea nominală a dispozitivului corespunde sau depășește tensiunea sistemului.
