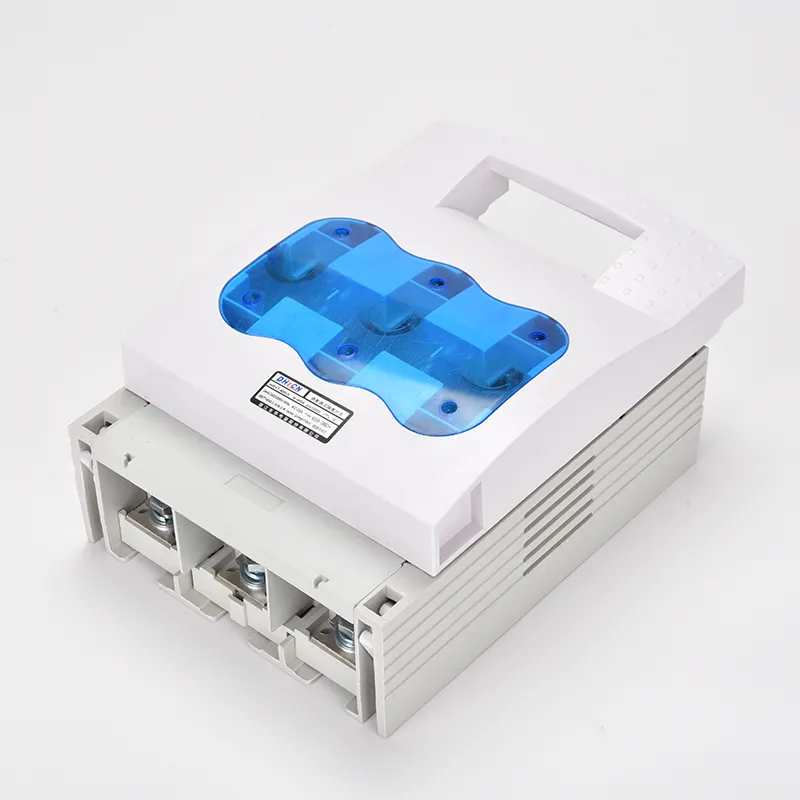

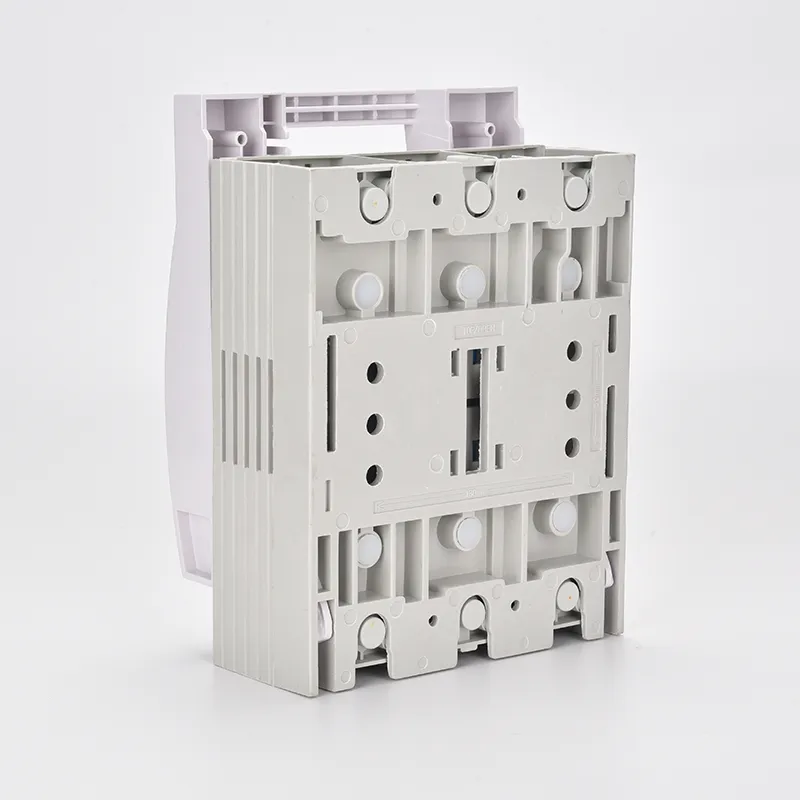

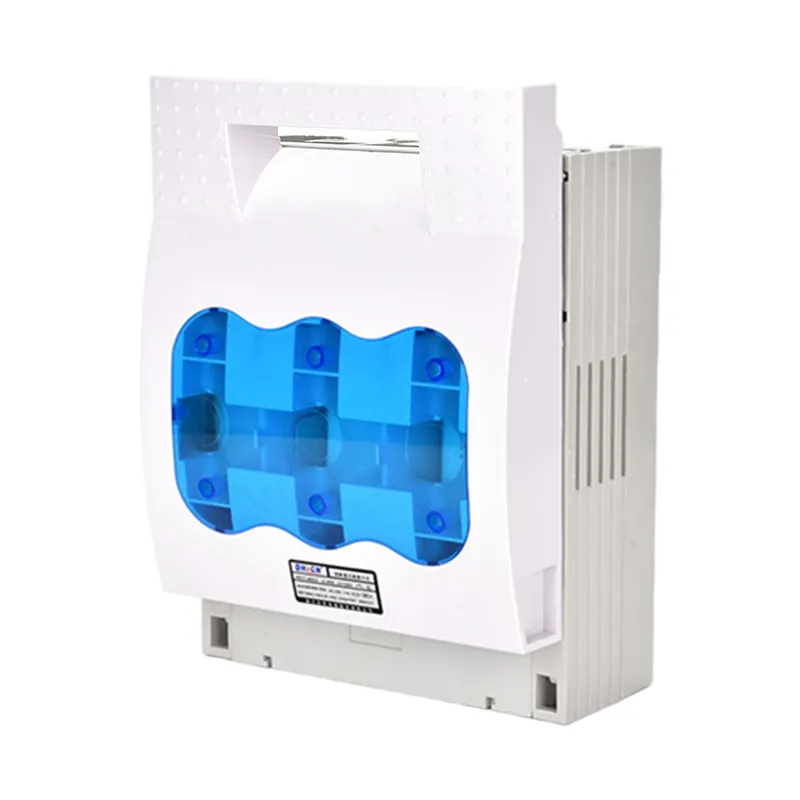

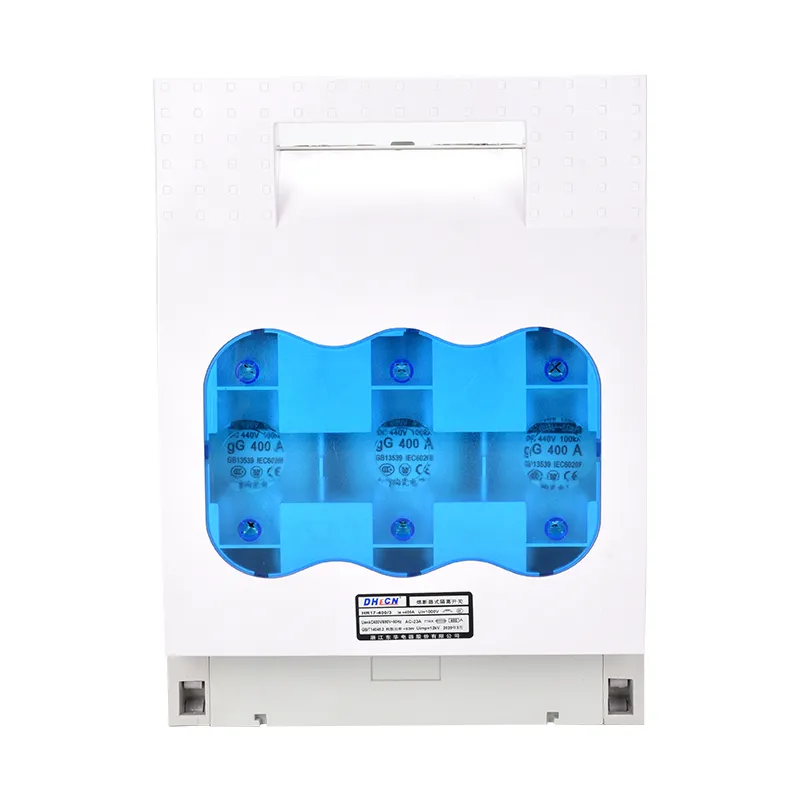

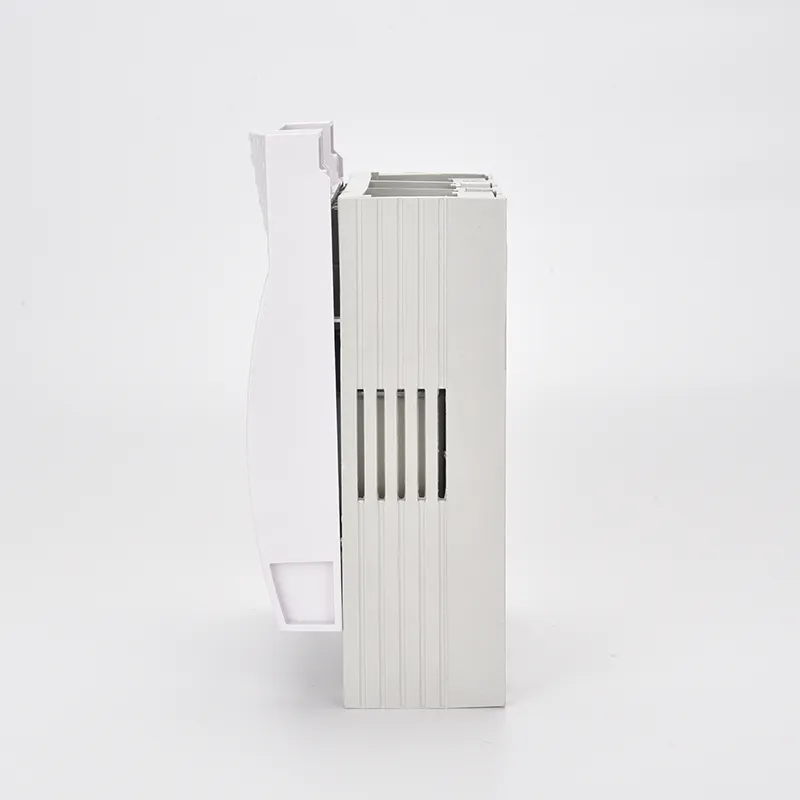

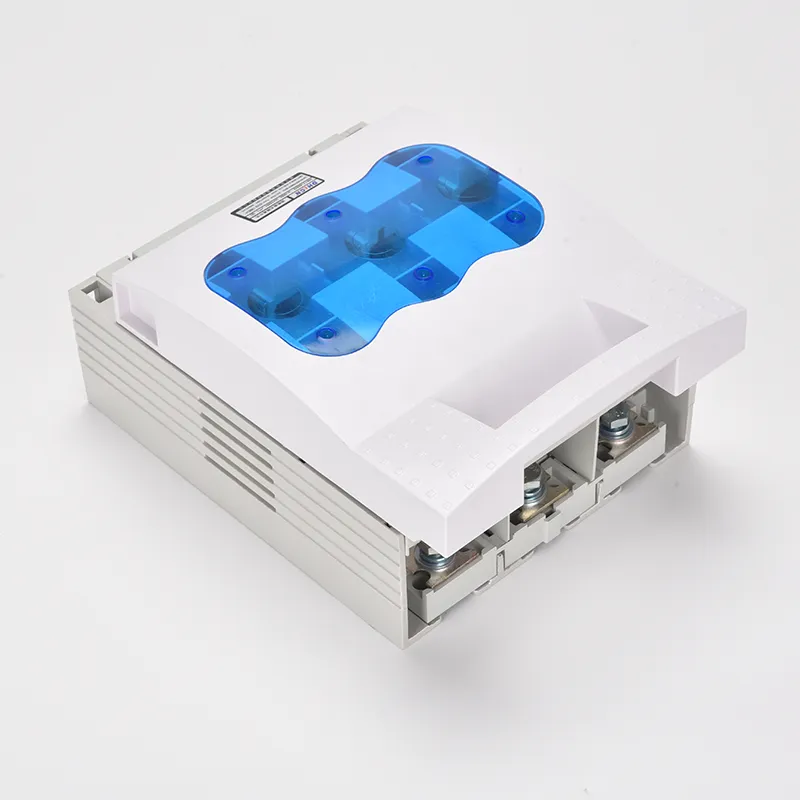

Comutatorul electric cu siguranțe de joasă tensiune, cunoscut și ca un izolator de tip siguranță, combină inteligent funcțiile unui întrerupător și a unei siguranțe, făcându-l o componentă critică în panourile de distribuție a energiei de joasă tensiune. Elementul său de siguranță este proiectat pentru a întrerupe rapid curenții de defect, asigurând siguranța circuitului, în timp ce comutatorul cu cuțit este special destinat operațiunilor de comutare fără sarcină și nu poate întrerupe curenții sub tensiune în timpul funcționării normale. Această combinație unică poziționează întrerupătorul cu siguranță ca un gardian de încredere al protecției circuitelor.

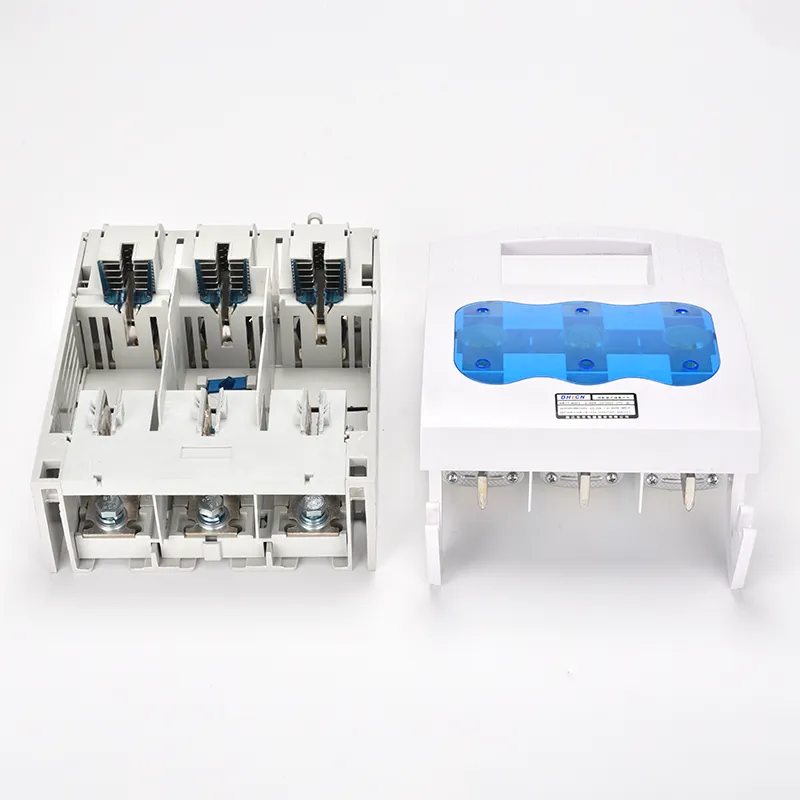

Când întrerupătorul este închis, mecanismul cuțitului, printr-un sistem de legătură bine proiectat, asigură un contact ferm între siguranță și bara, permițând un flux neîntrerupt de curent. În schimb, atunci când este necesară deconectarea, același mecanism simplu separă în siguranță siguranța de bara alimentată, permițând întreruperea rapidă a circuitului. Acest design mecanic precis este ceea ce permite comutatorului de deconectare cu siguranțe să funcționeze fără probleme și fiabil în timp ce se schimbă stările circuitului.
| Tipul siguranței | 0 | 1 | 2 | 3 | ||||||||
| Frecvenţă | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| În (A) | 160 | 250 | 400 | 630 | ||||||||
| Ith (A) | 160 | 250 | 400 | 630 | ||||||||
| Utilizare | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| Capacitate de realizare | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Capacitate de rupere | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Pierderea puterii siguranței (W) | 12 | 23 | 34 | 48 | ||||||||
| Ith (A) | Tipul siguranței | Intrarea siguranței （A） |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Tip | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Numărul modului | Dimensiunea de previziune (mm) | Dimensiune de instalare (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Î: Ce este comutarea unui deconectator electric de joasă tensiune?
R: O comutare electrică cu siguranțe de joasă tensiune este un dispozitiv electric care combină funcția de protecție a unei siguranțe cu capacitatea de comutare a unui întrerupător. Oferă izolație sigură pentru întreținere și întrerupe curenții de defect pentru a proteja circuitele și echipamentele.
Î: Un comutator electric cu siguranțe de joasă tensiune poate deconecta curentul sub tensiune?
R: Nu. Întrerupătorul cu cuțit dintr-un întrerupător cu siguranță este proiectat să funcționeze numai atunci când circuitul nu are curent de sarcină. Nu trebuie utilizat niciodată pentru a întrerupe curenții de funcționare normale. Elementul siguranței, totuși, va funcționa automat în condiții de defecțiune.
Î: Care sunt principalele aplicații ale comutării unui deconectator electric cu siguranțe de joasă tensiune?
R: o comutare electrică cu siguranțe de joasă tensiune este utilizată în mod obișnuit în panourile de distribuție a energiei de joasă tensiune, centrele de control al motoarelor, sistemele HVAC și mașinile industriale. Acestea oferă atât izolație de siguranță, cât și protecție la supracurent în aceste sisteme.
