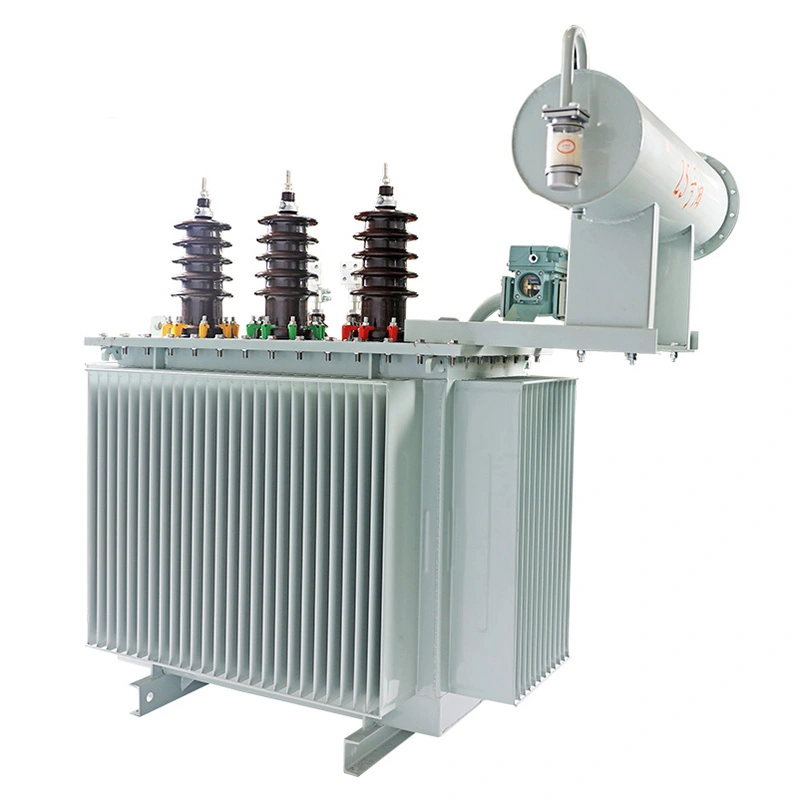

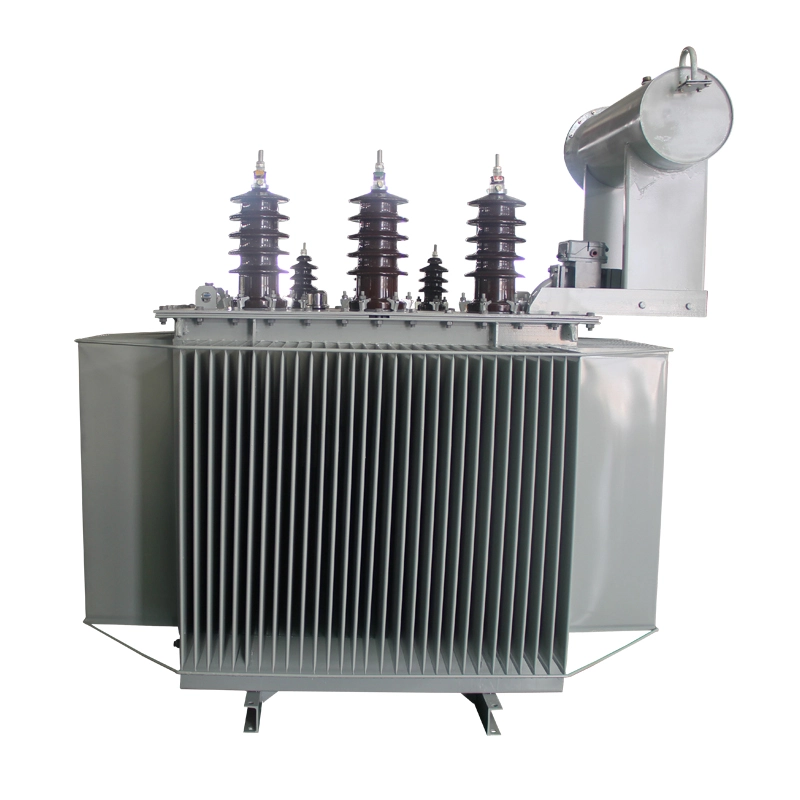

Transformator de putere trifazat S11 35kv 1000kva la sarcină

Transformatorul de putere trifazat s11 35kv 1000kva la sarcină conforme cu standardele standardelor IEC și GB. Acest produs are un interval de reglare a tensiunii fără sarcină de 35±3*2,5% kV și 38,5±3*2,5% kV. Poate fi reglat manual, electric sau automat în domeniul de reglare a tensiunii prin intermediul unui comutator de reglare a tensiunii fără sarcină pe partea primară pentru a asigura stabilitatea tensiunii de ieșire. Pentru transformatoarele de peste 6300 kVA la nivelul de 35 kV, utilizarea rezervoarelor de ulei cu plăci pliate îmbunătățește semnificativ rezistența mecanică a rezervorului de ulei, reduce sudurile, îmbunătățește calitatea aspectului transformatorului și are avantaje economice bune.

Parametru tehnic:

Caracteristici:

1. Consumul de energie este scăzut și efectul de economisire a energiei este remarcabil. În special, pierderea fără sarcină a fost redusă semnificativ, cu aproximativ 25% mai mică decât standardul național GB/T6451.

2. Miezul este fabricat din foi de oțel siliconic laminate la rece de înaltă calitate. Linia de tăiere transversală avansată pe plan intern asigură că bavurile de tăiere sunt mai mici de 0,02 mm. Întregul proces prezintă îmbinări teșite complete, fără perforare și fără suprapunerea jugurilor. Coloanele de bază sunt stivuite și legate între ele, formând un întreg compact, plat și solid. Acest lucru reduce efectiv pierderea fără sarcină, curentul fără sarcină și zgomotul transformatorului.

3. Bobinele transformatorului de putere trifazat s11 35kv 1000kva la sarcină sunt fabricate din cupru fără oxigen de înaltă puritate, ceea ce reduce eficient pierderile de cupru. Colțurile plăcuțelor bobinelor și ale barelor de sprijin sunt rotunjite, rezultând un câmp electric uniform și o fiabilitate crescută. Suportul de înfășurare interior este întărit pentru a-și spori stabilitatea și pentru a preveni instabilitatea și deformarea.

4. Peretele rezervorului este realizat dintr-o singură bucată de tablă de oțel. Este format într-o structură ondulată de o mașină de presă mare, care reduce numărul de suduri, îmbunătățește rezistența mecanică, extinde zona de absorbție a căldurii, îmbunătățește efectul de disipare a căldurii și, în același timp, peretele ondulat al rezervorului evită reflectarea plană a undelor sonore, reducând astfel zgomotul. Transformatorul de putere trifazat s11 35kv 1000kva la sarcină în ansamblu este atât frumos, cât și simplu.

5. Se adoptă rezervorul de ulei de tip capsulă, care încetinește eficient procesul de îmbătrânire a uleiului de transformator; indicatorul de nivel al uleiului de tip indicator poate preveni apariția unui nivel fals al uleiului și poate rezolva problema îmbătrânirii induse de lumină a uleiului de transformator; releul de gaz cu dispozitiv de colectare a gazelor este convenabil pentru întreținere și exploatare.

6. Se efectuează o prelucrare specială pe partea de etanșare a rezervorului de ulei al transformatorului de putere trifazat s11 35kv 1000kva, iar întregul corp al rezervorului este pulverizat cu vopsea pentru a îndepărta colțurile ascuțite, bavurile și zgura de sudură produse în timpul procesării și pentru a îmbunătăți aderența vopselei.
