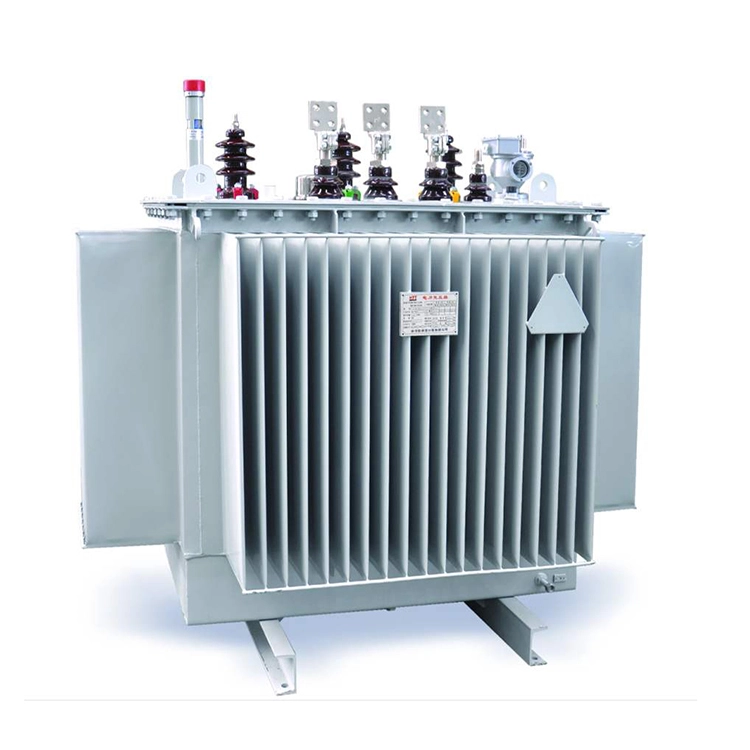

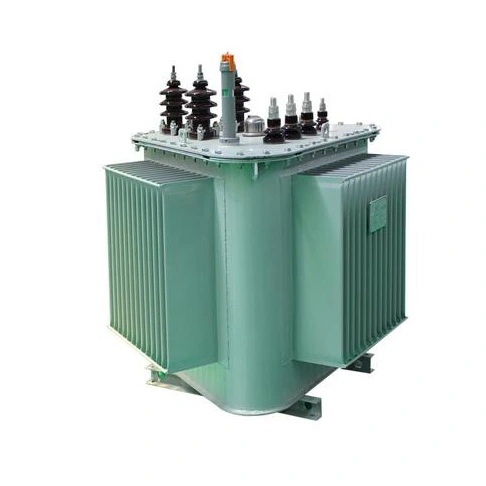

Transformator de putere 200kva cu 15kv la 0.4kv

transformatorul de putere 200 kva cu 15 kv până la 0,4 kv este un tip de transformator de putere cu o capacitate nominală de 200 kva, o tensiune de intrare de 15 kv și o tensiune de ieșire de 0,4 kv.

Compania noastră folosește oțel siliconic orientat cu conductivitate magnetică ridicată, care este prelucrat în continuare în foi de oțel siliconic laminate la rece de înaltă calitate și apoi stivuite împreună. Folosind folie pentru bobinele de înfășurare și materiale și procese noi de izolație, transformatorul de putere de 200 kva cu 15 kv până la 0,4 kv are rezistență la temperaturi ridicate, rezistență la șocuri și o structură complet etanșă.

Designul structurii complet etanșate asigură o calitate stabilă a uleiului de transformator, extinde ciclul de întreținere și, în același timp, rezervorul general de ulei compus din radiatoare de tip tablă ondulată este produs folosind procese de fosfatare și pulverizare anti-rugină cu mai multe straturi, care are o rezistență excelentă la intemperii.

Grupul de conectare al transformatorului de putere 200kva cu 15kv până la 0,4kv este Dyn11, ceea ce reduce impactul armonicilor asupra rețelei electrice și îmbunătățește calitatea sursei de alimentare.

Parametru tehnic:

Î: Ce elemente de inspecție ar trebui să fie supus unui transformator de putere de 200 kva cu 15 kv până la 0,4 kv înainte de a părăsi fabrica?

R: Pentru a asigura funcționarea stabilă și eficientă a transformatorului, o serie de teste vor fi efectuate pe transformator înainte de a fi fabricat. Pentru testul de rezistență DC, măsurați rezistența DC a înfășurărilor trifazate de înaltă și joasă tensiune, verificați rata de echilibrare trifazată și depanați firele rupte și lipirea slabă. Pentru testul raportului de tensiune, măsurați raportul real de 15 kV/0,4 kV, confirmați precizia poziției robinetului și nu există nicio eroare în numărul de spire. Pentru testul de rezistență a izolației, utilizați un contor multifuncțional pentru a măsura izolația între tensiune înaltă și joasă și între tensiune înaltă și joasă și masă și pentru a determina dacă izolația este calificată. Testul tensiunii de rezistență a frecvenței de alimentare trece testul de tensiune de rezistență între tensiunea înaltă și joasă la masă, între tensiunea scăzută la masă și între tensiunea înaltă și joasă, pentru a evalua rezistența izolației etc.

Î: De ce este necesar să se efectueze testul de închidere cu impuls pe transformatoare de putere nou instalate sau supra-transportate de 200 kva cu 15 kv până la 0,4 kv înainte de a fi puse în funcțiune?

R: Îndepărtarea transformatoarelor fără sarcină din rețeaua electrică va cauza supratensiune operațională. Într-un sistem de împământare cu curent mic, amplitudinea acestei supratensiuni poate atinge de 3 până la 4 ori tensiunea nominală de fază; într-un sistem mare de împământare, amplitudinea supratensiunii operaționale poate atinge și de 3 ori tensiunea nominală de fază. Prin urmare, pentru a testa dacă izolația transformatorului poate rezista la tensiunea nominală și la supratensiunea operațională în timpul funcționării, ar trebui efectuate mai multe teste de închidere prin impuls înainte ca transformatoarele de putere 200kva cu 15kv până la 0,4kv să fie puse în funcțiune.

În plus, atunci când transformatorul fără sarcină este pus în funcțiune, va fi generat un curent de supratensiune de excitație, cu o valoare care poate atinge de 6 până la 8 ori curentul nominal. Deoarece curentul de supratensiune de excitație va genera o forță electrodinamică mare, efectuarea testului de închidere cu impuls este, de asemenea, o măsură eficientă pentru a lua în considerare rezistența mecanică a transformatoarelor de putere 200 kva cu 15 kv până la 0,4 kv și dacă protecția releului va funcționa defectuos.
