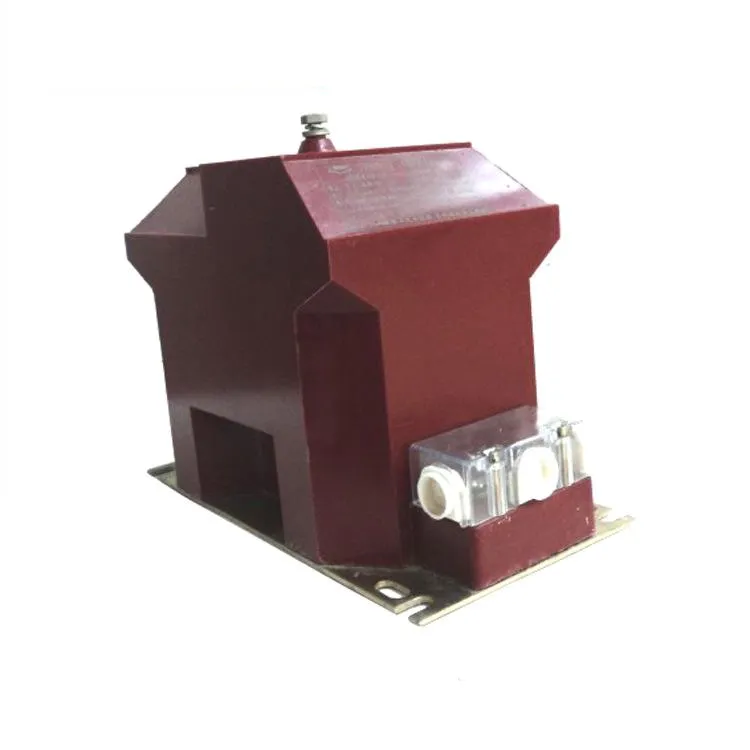

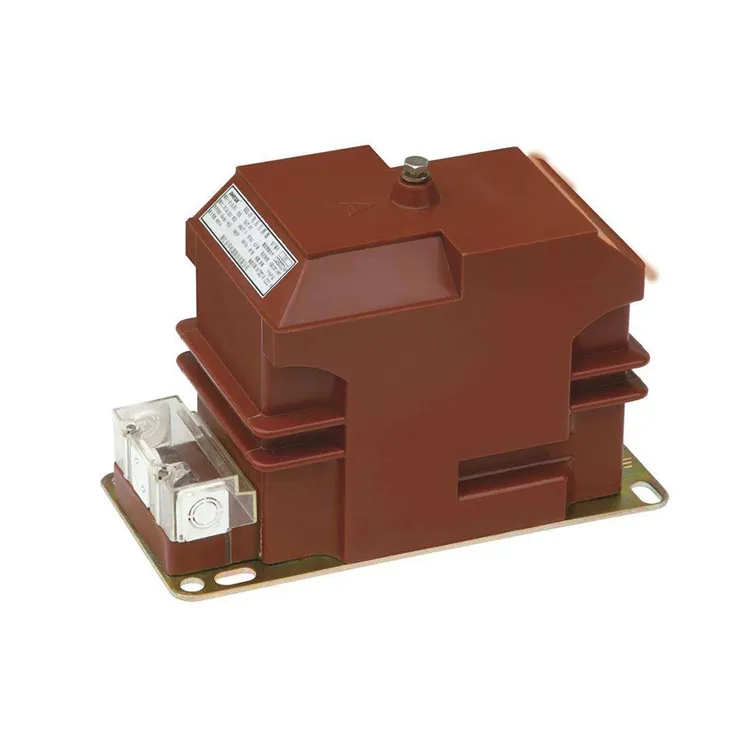

Un transformator de potențial turnat din rășină de medie tensiune, a cărui funcție este la fel de similară ca un transformator de distribuție a puterii, este proiectat pentru a converti tensiunea. Cu toate acestea, transformatoarele de putere ajustează tensiunea în primul rând pentru a permite transmisia și distribuția eficientă a energiei electrice, de obicei cu capacități nominale în kVA sau MVA, în timp ce transformatoarele potențiale servesc un rol de măsurare și protecție. Funcția principală a unui transformator de potențial turnat în rășină de medie tensiune este de a furniza putere de operare instrumentelor de măsurare și releelor de protecție, pentru a permite monitorizarea precisă a tensiunii, puterii și consumului de energie. Transformatoarele potențiale oferă, de asemenea, input critic pentru schemele de protecție pentru a proteja activele de mare valoare, cum ar fi liniile de transmisie, motoarele și transformatoarele de putere în timpul condițiilor de defecțiune. Datorită acestor funcții,transformatoare de potențialsunt proiectate cu capacități relativ mici, de obicei doar câțiva VA până la câteva zeci de VA și rareori depășesc 1000 VA.
| Tip | Raportul tensiunii nominale (kV) | Clasa de precizie | Clasa de precizie și ieșire nominală cosΦ=0,8 | Max. Ieșire (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
Î: Care este funcția unui transformator de potențial turnat din rășină de medie tensiune în aparatul de distribuție?
R: Un transformator potențial este utilizat pentru a reduce tensiunea sistemului primar la o valoare mai mică standardizată care poate fi furnizată în siguranță instrumentelor de măsură, contoarelor de energie și releelor de protecție. În aparatele de comutare de medie tensiune, transformatoarele de potențial turnate în rășină asigură izolarea galvanică între sistemul de tensiune primară și circuitele de control al tensiunii secundare, pentru a asigura atât acuratețea, cât și siguranța operatorului.
Î: De ce este preferată tehnologia turnată cu rășină pentru transformatoarele de potențial de medie tensiune?
R: PT-urile turnate în rășină folosesc rășină epoxidică ca material izolator și de încapsulare. Această tehnologie oferă performanțe excelente la izolarea electrică, rezistență mecanică ridicată, rezistență la umiditate și praf și protecție puternică împotriva descărcărilor parțiale. Ca rezultat, transformatoarele potențiale turnate în rășină sunt deosebit de potrivite pentru aplicațiile de comutație de interior, unde designul compact și fiabilitatea la scară lungă sunt esențiale.
Î: Care sunt valorile nominale tipice de tensiune pentru PT-urile turnate cu rășină de medie tensiune?
R: Transformatoarele de potențial turnate cu rășină de medie tensiune sunt în general proiectate pentru sisteme de la 3,6 kV până la 36 kV, ceea ce depinde de designul aparatului de comutare. Tensiunea de ieșire secundară este de obicei standardizată la 100 V sau 110 V, care este nivelul de tensiune între fază la fază, sau 100/√3 V sau 110/√3 V, care este nivelul de tensiune între fază și neutru, în conformitate cu standardele IEC.
