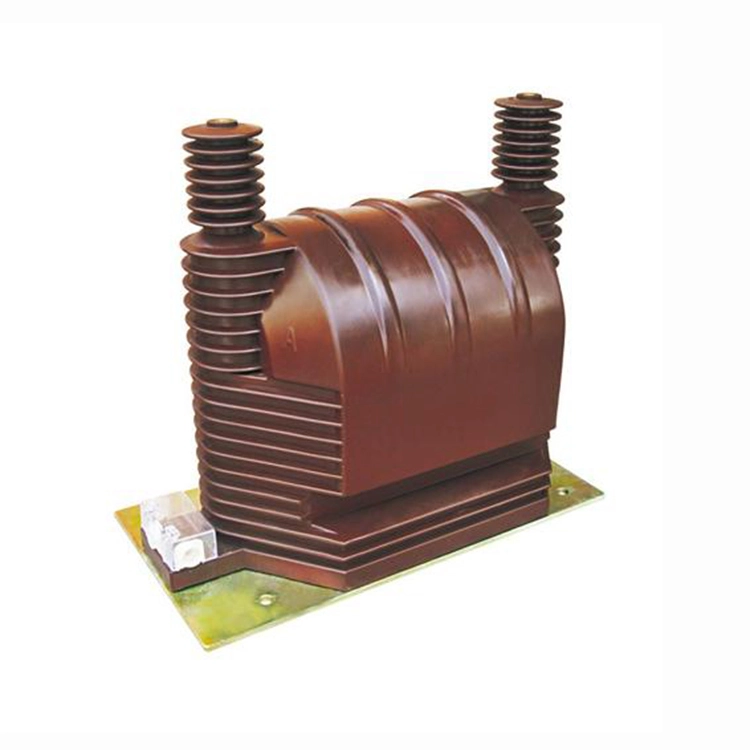

Transformator de potențial monofazat de înaltă tensiune de 33 kv

Caracteristicile produsului:

1. Din punct de vedere structural, un transformator de potențial monofazat de înaltă tensiune de 33 kv poate fi privit ca un transformator de putere redus de capacitate mică și un raport ridicat. Cu toate acestea, spre deosebire de un transformator de putere,  atransformator de potențialnu transferă energie pentru alimentarea sarcinii. În schimb, joacă un rol important în măsurare și protecție.

2. Circuitul secundar este conectat la instrumente de măsură, relee de protecție și dispozitive automate ale căror bobine de tensiune prezintă o impedanță extrem de mare și în esență constantă. Ca rezultat, curentul secundar este minim, similar cu starea fără sarcină a unui transformator de putere. Consumul de energie al unui transformator de potențial monofazat de înaltă tensiune de 33 kv este extrem de scăzut, iar tensiunea secundară rămâne practic egală cu EMF indusă, care este determinată de tensiunea primară constantă. Acesta asigură nivelul de precizie necesar pentru măsurarea tensiunii.

3. Înfășurarea secundară a transformatoarelor de potențial nu trebuie niciodată scurtcircuitată. În condiții de funcționare normală, sarcina transformatorului de potențial monofazat de înaltă tensiune de 33 kv este un dispozitiv cu impedanță ridicată, dar dacă apare un scurtcircuit, singurul factor limitator este impedanța înfășurării. Acest lucru poate duce la un curent de scurtcircuit excesiv de mare, provocând citiri incorecte ale contorului, operațiuni false ale releului sau chiar deteriorarea permanentă a transformatorului de putere.

4. Bornul atât al înfășurării secundare, cât și al înfășurării secvenței zero trebuie să fie împământat. Dacă nu este împământat, o defecțiune a sistemului primar ar putea induce tensiuni periculoase de înalte pe aceste înfășurări, ceea ce prezintă riscuri grave pentru instrumentele conectate, releele și siguranța personalului.

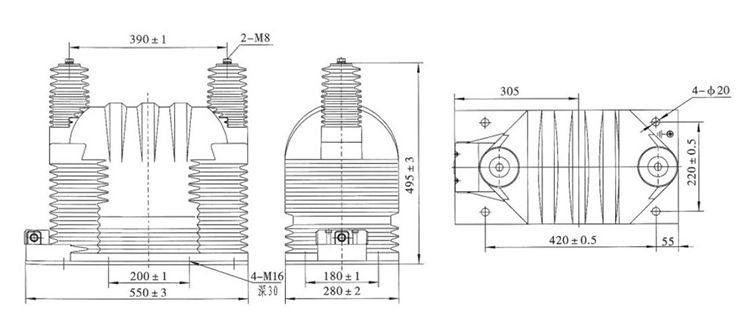

Specificatii tehnice:

Întrebări frecvente despre produs:

Î: Care este sarcina nominală a unui transformator de potențial monofazat de înaltă tensiune de 33 kv?

R: Sarcina nominală variază, în general, de la 25 VA la 200 VA, în funcție de aplicație. Asigură o precizie stabilă pentru instrumentele de măsură și releele de protecție fără a supraîncărca transformatorul.

Î: Cum este împământat transformatorul de potențial monofazat de înaltă tensiune de 33 kv?

R: Înfășurarea secundară este de obicei legată la pământ într-un punct pentru a menține potențialul de referință și pentru a asigura siguranța. ajută la evitarea tensiunilor flotante și la reducerea riscului de defectare a izolației.

Î: Se poate conecta un PT monofazat pentru măsurarea trifazată?

A: Desigur. Pentru un sistem trifazat, trei PT-uri monofazate pot fi conectate într-un aranjament în stea sau în triunghi deschis, care depinde de dacă tensiunile între fază la fază și faza la masă trebuie monitorizate sau nu.
