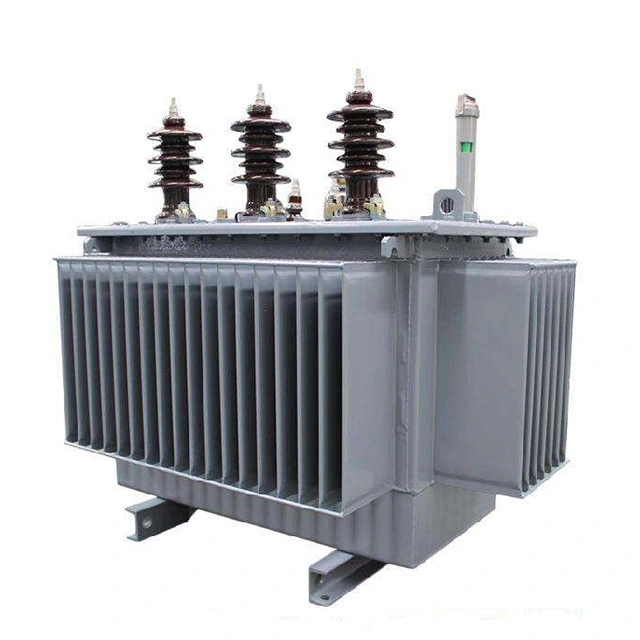

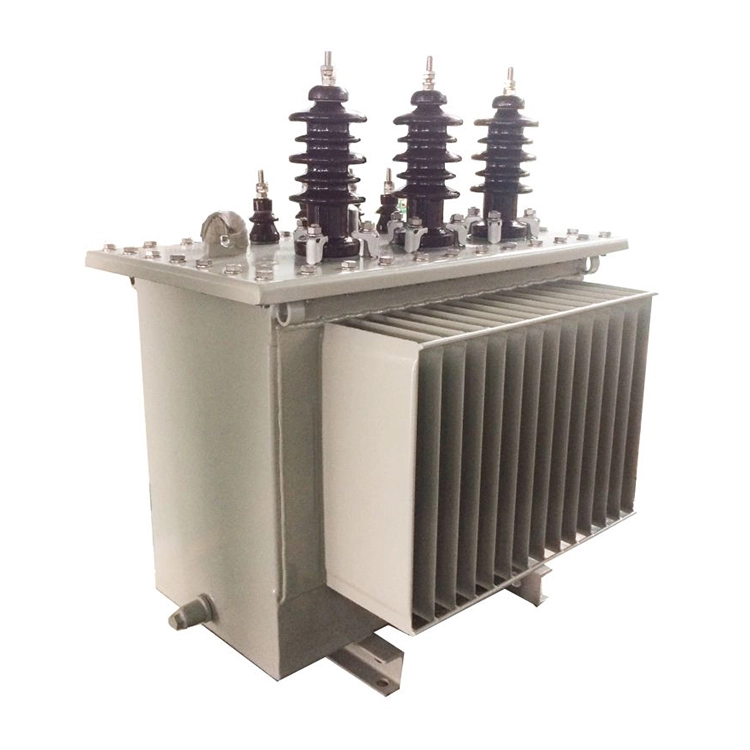

80kva 3 faze transformatoare de putere 415v la 11kv

Transformatoarele de putere 80kva trifazate 415v până la 11kv primesc curent alternativ de joasă tensiune de 415V de către înfășurarea primară. Câmpul magnetic este concentrat și direcționat de la înfășurarea primară la înfășurarea secundară prin miezul de fier laminat și este ieșit un curent alternativ de înaltă tensiune de 11kV cu pierderi relativ mici.

Transformatoarele de putere 80kva trifazate de la 415v la 11kv sunt utilizate în principal pentru transmisia de energie pe distanțe lungi, conectarea la rețea a energiei fotovoltaice/eoliene și alimentarea industrială de înaltă tensiune. Tipurile obișnuite includ înfășurări de cupru imerse în ulei și conexiuni Dyn11, care respectă standardele IEC 60076/GB 1094.

Parametru tehnic:

Ce tipuri de teste ar trebui efectuate în timpul funcționării unui transformator de putere de 80kva în trei faze de la 415v la 11kv?

Pentru a vă asigura că transformatorul funcționează normal, următoarele teste trebuie efectuate frecvent:

(1) Test de temperatură. Dacă starea de funcționare a transformatorului este normală și nivelul temperaturii sunt foarte importante. Conform reglementărilor, temperatura uleiului din stratul superior nu trebuie să depășească 85°C (creșterea temperaturii nu trebuie să depășească 55°C). În general, transformatoarele sunt echipate cu dispozitive dedicate de măsurare a temperaturii.

(2) Test de sarcină. Pentru a îmbunătăți rata de utilizare a transformatoarelor de putere de 80 kva în trei faze de la 415 la 11 kv și a reduce pierderea de putere, este necesar să se determine capacitatea reală de alimentare pe care o poate suporta transformatorul în timpul funcționării. Lucrările de măsurare sunt de obicei efectuate în perioada de consum maxim de energie electrică din fiecare sezon și sunt măsurate direct cu ajutorul unei cleme de ampermetru. Valoarea curentului ar trebui să fie între 70 și 80% din curentul nominal al transformatorului. Dacă depășește acest interval, indică supraîncărcare și trebuie ajustat imediat.

(3) Test de tensiune. Intervalul de variație a tensiunii trebuie să fie în ±5% din tensiunea nominală. Dacă depășește acest interval, comutatorul trebuie utilizat pentru reglare pentru a aduce tensiunea în intervalul specificat. În general, tensiunea la borna înfășurării secundare și tensiunea la borna a utilizatorului final sunt măsurate folosind un voltmetru.

(4) Test de rezistență la izolație. Pentru a menține transformatoarele de putere de 80 kva în trei faze de la 415 V la 11 kV într-o stare normală de funcționare, trebuie efectuat testul de rezistență a izolației pentru a preveni îmbătrânirea izolației și accidentele. În timpul testului, încercați să opriți funcționarea transformatorului și utilizați un megaohmmetru pentru a măsura valoarea rezistenței de izolație a transformatorului. Rezistența măsurată nu trebuie să fie mai mică de 70% din valoarea măsurată anterior. Când selectați un megaohmmetru, bobina de joasă tensiune poate folosi un nivel de tensiune de 500 V.
