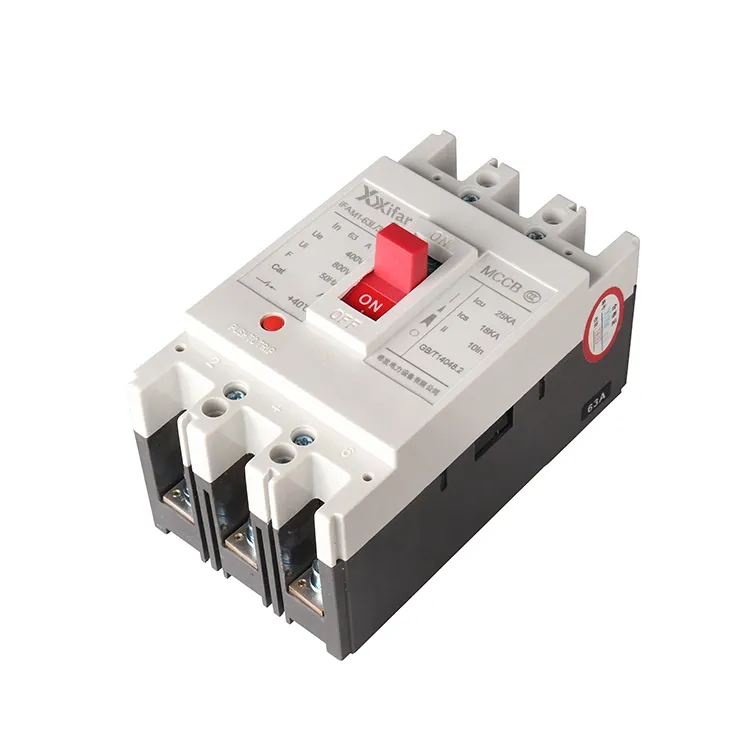

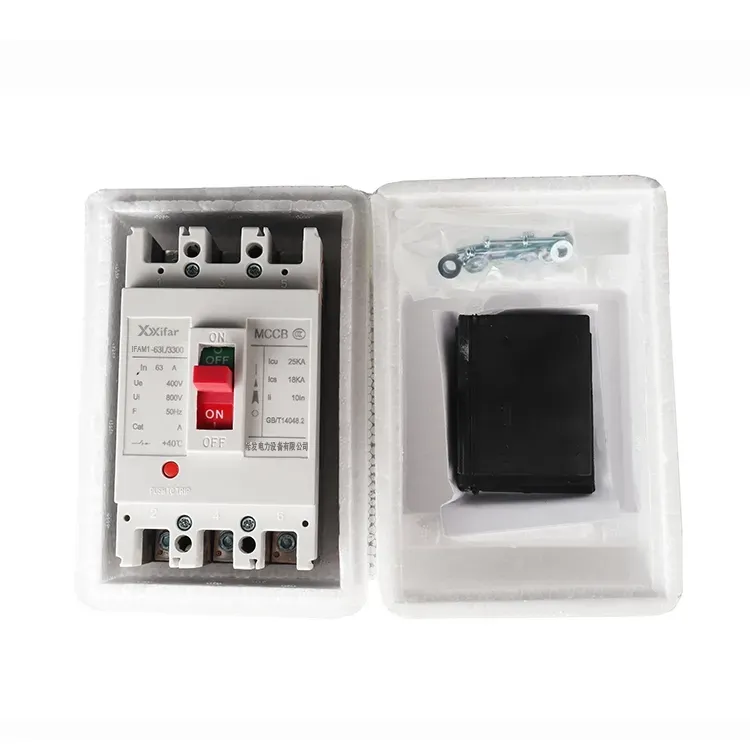

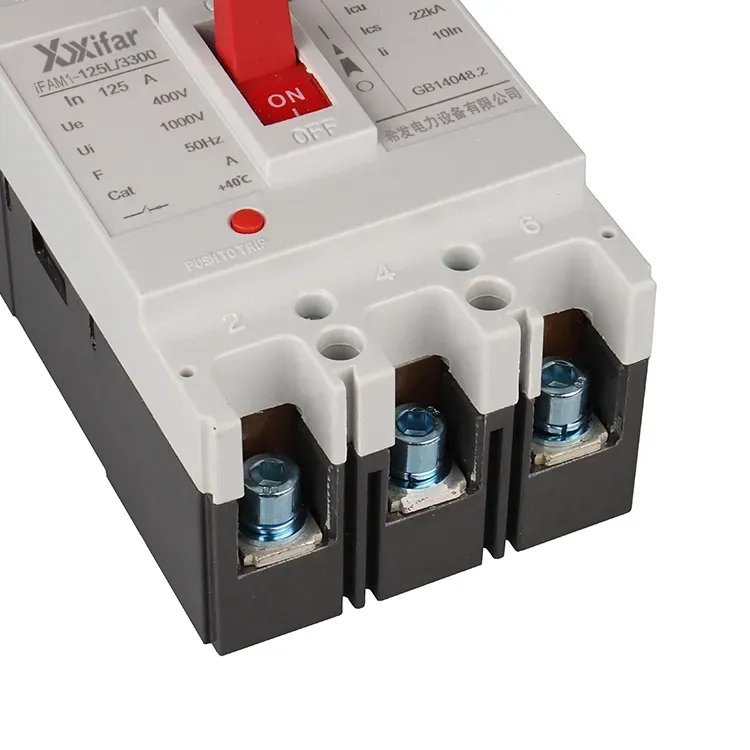

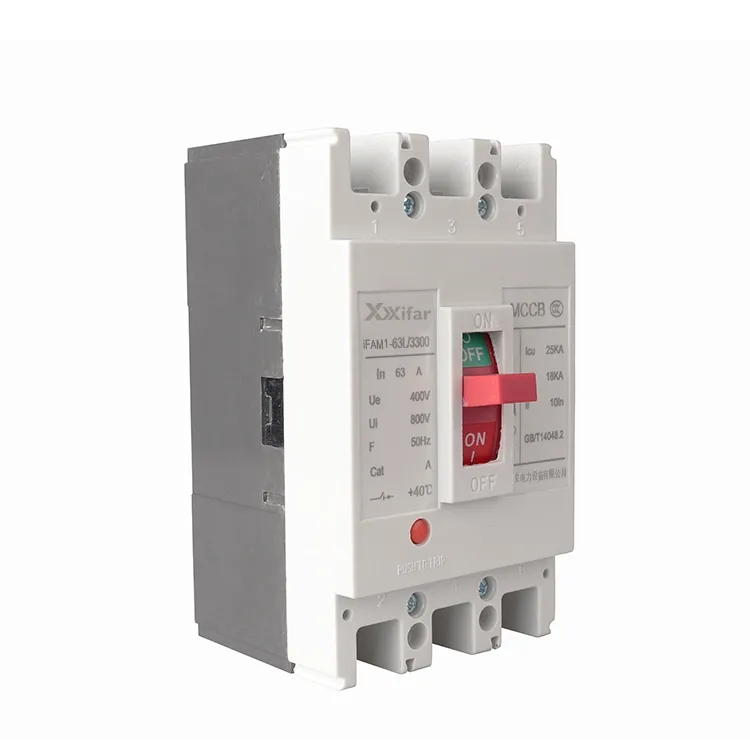

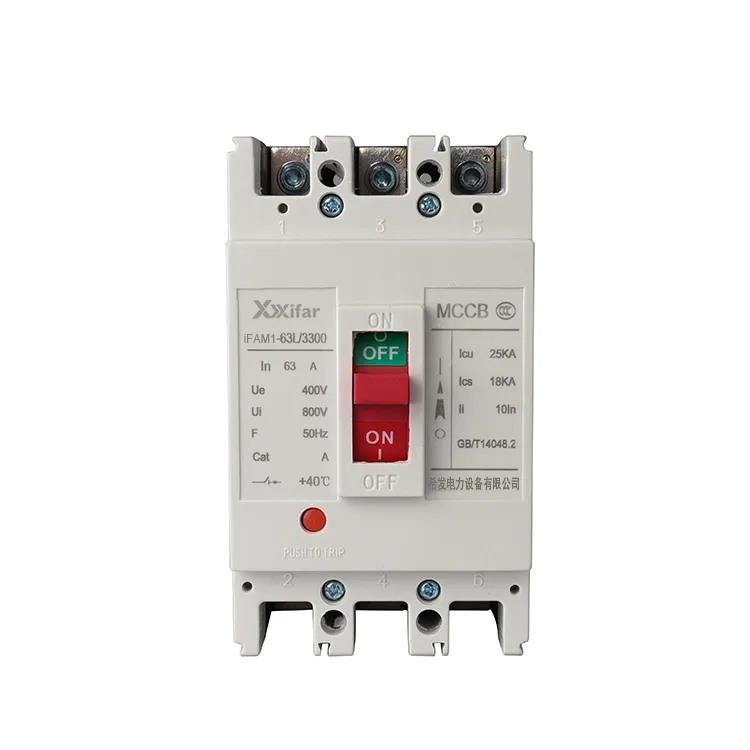

63a Întrerupător cu carcasă turnată 3p

Principii de funcționare ale întrerupătoarelor cu carcasă turnată 63a 3p

(1) Detectarea curentului și întrerupere

În interiorul întreruptorului cu carcasă turnată 63a 3p, un element de detectare monitorizează curentul care curge prin circuit. Când curentul crește peste un nivel prestabilit, generează o forță magnetică care acționează mecanismul de declanșare. Determină deschiderea rapidă a contactelor și întreruperea circuitului, pe baza principiului acțiunii electromagnetice.

(2) Protecție termică

În condiții de suprasarcină, elementul termic al unui întrerupător cu carcasă turnată 63a 3p se încălzește. O bandă bimetală se îndoaie pe măsură ce temperatura crește, ceea ce la rândul său eliberează mecanismul de declanșare și deconectează circuitul principal. Acest lucru previne supraîncălzirea și reduce riscul de incendiu cauzat de supracurent prelungit.

(3) Declanșare sub tensiune și șunt

Când tensiunea de alimentare scade sub un anumit nivel, armătura din declanșarea subtensiunii scade, declanșând mecanismul de declanșare și deschizând circuitul. În plus, atunci când dispozitivul de declanșare în șunt este alimentat, armătura acestuia trage și, de asemenea, activează același mecanism de declanșare, deconectând circuitul principal.

Funcțiile principale ale întreruptoarelor cu carcasă turnată 63a 3p

(1) Protecție la scurtcircuit

În cazul unui scurtcircuit, curentul crește brusc la o valoare foarte mare. Întrerupătorul cu carcasă turnată 63a 3p răspunde aproape instantaneu, ceea ce deschide circuitul pentru a proteja echipamentul de stres electric sever.

(2) Protecție la suprasarcină

Dacă curentul de sarcină depășește valoarea nominală pentru o perioadă de timp, întrerupătorul de circuit cu carcasă turnată 63a 3p se va declanșa automat. Ajută la prevenirea supraîncălzirii și deteriorarea cablajului și a echipamentelor conectate.

(3) Deconectare automată

Ori de câte ori apare o defecțiune, întrerupătorul de circuit cu carcasă turnată 63a 3p poate întrerupe sursa de alimentare fără intervenție manuală. În plus, funcția joacă un rol important în protejarea atât a echipamentului, cât și a personalului din cadrul sistemului electric.

63a întrerupător cu carcasă turnată 3p Parametru:

Diferența dintre un întrerupător cu carcasă turnată 63a 3p și întrerupătoarele miniaturale

1. Capacitate de rupere în scurtcircuit:

Există o diferență clară în capacitatea de întrerupere a erorilor. Întreruptoarele cu carcasă turnată 63a 3p oferă de obicei o capacitate de întrerupere finală de aproximativ 36 kA până la 120 kA la 400 V, în timp ce întreruptoarele miniaturale 63a 3p sunt de obicei evaluate în intervalul de la 6 kA la 10 kA.

2. Ajustarea caracteristicilor de protecție:

Cu un MCCB 63a 3p, protecția la suprasarcină și scurtcircuit poate fi setată independent, iar valorile de declanșare pot fi ajustate manual. Declanșatoarele electronice pot oferi chiar și protecție în mai multe etape. În schimb, un MCB 63a 3p are caracteristici de protecție fixe, care utilizează un mecanism termomagnetic combinat cu curbe standard B, C sau D care nu pot fi ajustate.

3. Instalare și rezistență mecanică:

Întreruptoarele cu carcasă turnată 63a 3p sunt, în general, montate folosind șuruburi pentru a ​​asigura o conexiune mai sigură. Le face potrivite pentru aplicații cu curent mai mare și medii cu vibrații. MCB-urile 63a 3p, pe de altă parte, sunt proiectate pentru instalare rapidă pe șine DIN standard de 35 mm, ceea ce este convenabil, dar oferă mai puțină robustețe mecanică.

4. Aplicații tipice:

63a MCCB 3p sunt utilizate pe scară largă în sistemele industriale de distribuție a energiei, protecția motoarelor și circuitele de alimentare la nivel secundar sau terțiar. Cu toate acestea, MCB-urile 63A 3P sunt destinate în principal circuitelor de distribuție finale, cum ar fi prizele de iluminat și prize în instalații rezidențiale sau comerciale.
