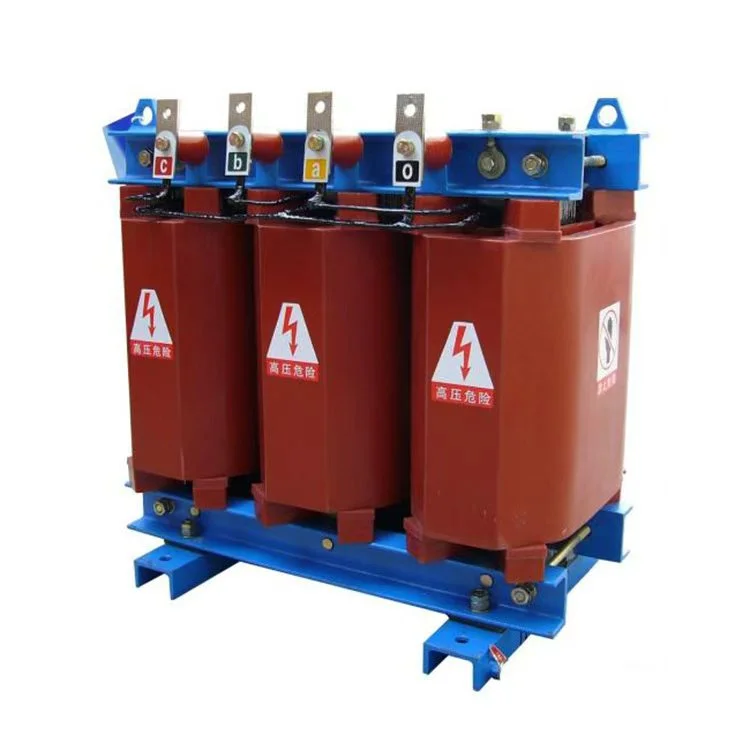

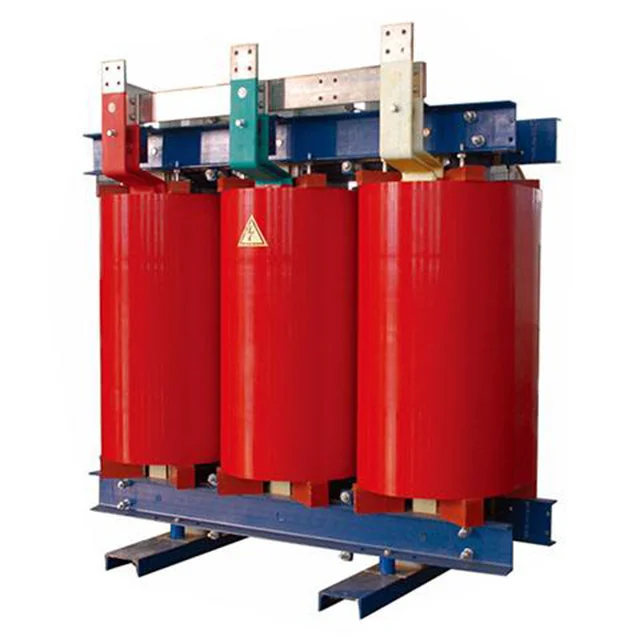

500kva 11kv Transformator de distribuție Nltc tip uscat

Pe fundalul creșterii cererii globale de energie electrică, transformatorul de distribuție nltc de tip uscat de 500kva 11kv este utilizat pe scară largă în zone precum rețelele electrice rurale, industrie, comerț, energie nouă și facilități publice. Fiabilitatea lor ridicată a fost validată prin operarea în peste 50 de țări și regiuni din întreaga lume. Au fost vândute în țări și regiuni, inclusiv Tanzania, Zimbabwe, Ghana, Africa de Sud, Kenya, Zambia și altele.

Caracteristicile structurale ale transformatorului de distribuție nltc de tip uscat de 500kva 11kv:

Bobine: bobinele sunt înfășurate cu conductori de cupru, fie înfășurate cu sârmă, fie înfășurate cu folie, întărite cu fibră de sticlă și turnate complet cu rășină epoxidică fără umplutură, folosind procese de uscare și degazare în vid. Acest lucru are ca rezultat o rezistență mecanică ridicată, o capacitate puternică de rezistență la scurtcircuite și o rezistență excelentă la impulsuri.

Înfășurări de înaltă tensiune: bornele de început și de sfârșit, precum și cablurile de conectare intermediare, sunt încorporate cu piulițe de cupru. Această structură oferă o rigiditate bună, facilitează schimbarea ușoară a robinetului și asigură un aspect îngrijit și plăcut din punct de vedere estetic.

Miez: miezul este asamblat folosind foi de oțel siliciu laminate la rece, orientate cu cereale de înaltă calitate, cu îmbinări de 45 de grade cu mai multe etape. Suprafața transformatorului de distribuție nltc de tip uscat de 500kva 11kv este acoperită cu un strat de rășină izolatoare, oferind rezistență la umiditate, prevenirea ruginii și reducerea zgomotului.

Sistem de prindere: Componentele elastice sunt utilizate între miez, dispozitivele de prindere și bobine pentru a menține bobinele sub compresie constantă, reducând astfel nivelul de zgomot.

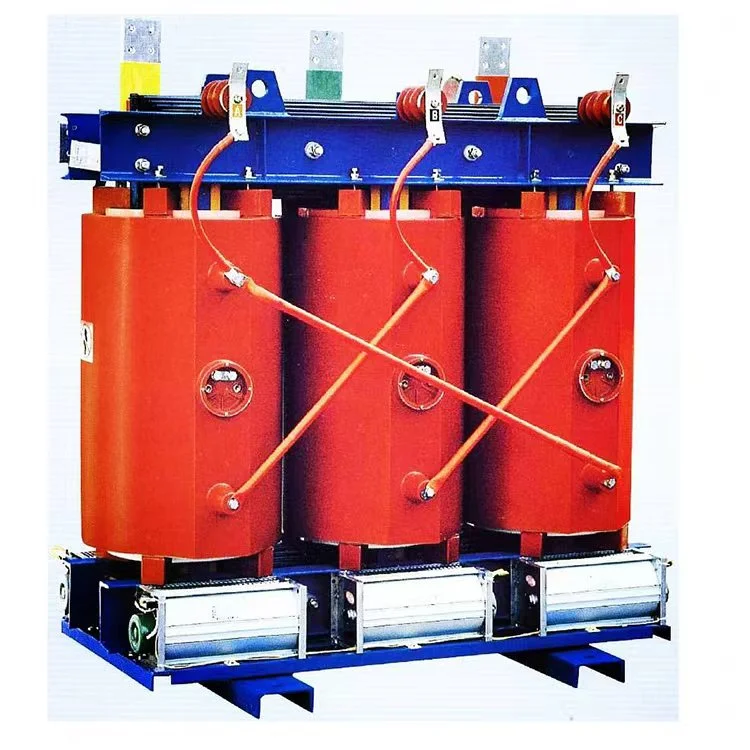

Design de răcire: transformatorul de distribuție nltc de tip uscat de 500kva 11kv este proiectat pentru răcire naturală (AN). Conductele de ventilație longitudinale sunt preformate în interiorul pereților bobinei înfășurărilor de înaltă și joasă tensiune turnate complet. Ventilatoarele de răcire a echipamentelor AF cu răcire forțată cu aer pot fi instalate opțional. Cu răcirea forțată cu aer, capacitatea nominală de ieșire poate fi mărită cu 50% 40% pentru valori nominale de 500 kVA și mai mici.

Monitorizarea temperaturii: transformatorul de distribuție nltc de tip uscat de 500kva 11kv este echipat cu un regulator de temperatură din seria BWDK. Senzorii de rezistență de platină Pt100 sunt plasați în găuri preîncorporate în partea de sus a bobinelor de joasă tensiune pentru a monitoriza creșterea temperaturii înfășurării. Controlerul pornește sau oprește automat ventilatoarele de răcire și oferă funcții precum alarma de defecțiune, alarma de supratemperatura și declanșarea temperaturii excesive. Aceste caracteristici oferă protecție fiabilă la suprasarcină pentru transformatorul de tip uscat, sporind astfel siguranța de funcționare a acestuia.

Parametrii produsului:

Echipamente de producere

Produs semifinit

Carcasa de protectie IP21

Miezul transformatorului

Înfăşurarea transformatorului

Centrul de testare

Atelier de bobinaj
