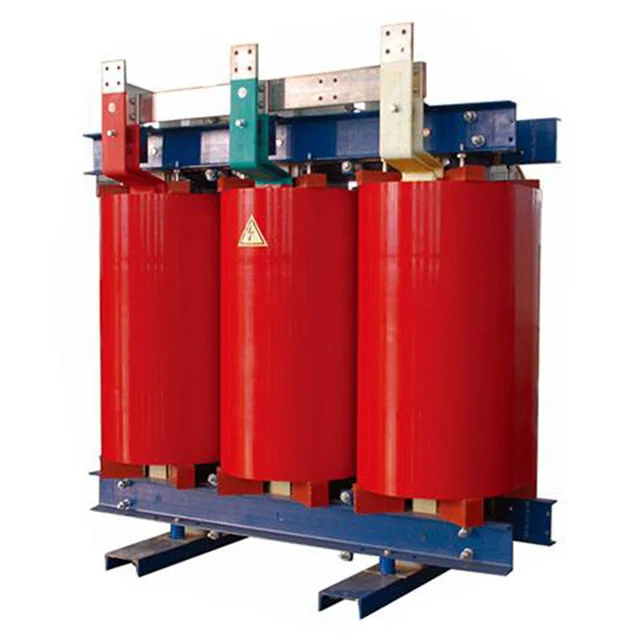

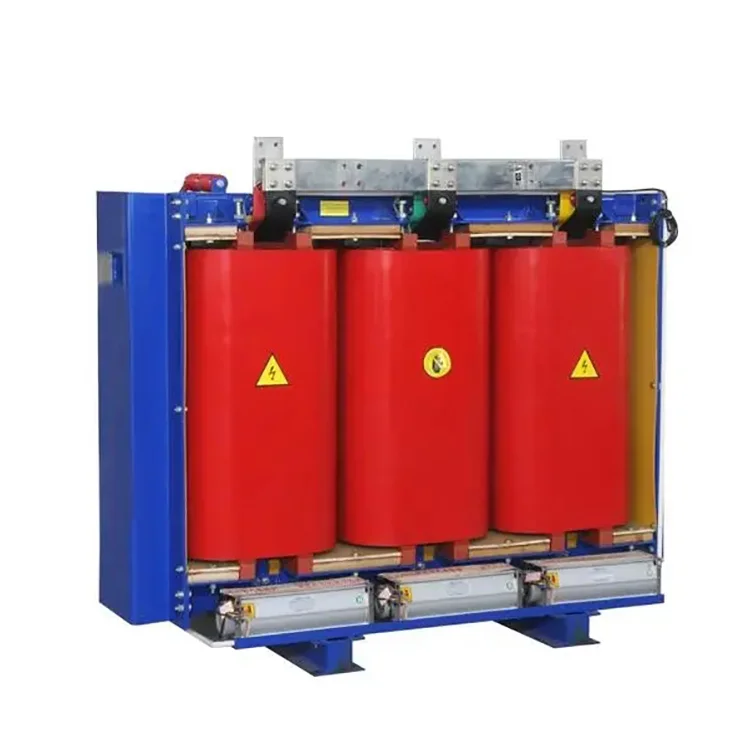

SCB9 1600 KVA 10kV Transformator de putere tip uscat

În rețelele moderne de distribuție a energiei, selectarea transformatorului potrivit este esențială pentru siguranță, eficiență și fiabilitatea pe termen lung. Pentru complexe comerciale, fabrici industriale și clădiri înalte, transformatorul de putere de tip uscat SCB9 1600 kVA 10kV a devenit un standard în industrie. La Wenzhou Xifa Electrical Equipment Co., Ltd., suntem specializați în fabricarea de transformatoare de putere uscate de înaltă performanță, care îndeplinesc cerințele stricte ale rețelelor electrice de astăzi. Acest transformator este proiectat pentru instalații interioare în care siguranța la incendiu și curățenia mediului sunt cele mai importante. Spre deosebire de transformatoarele cu scufundare în ulei, transformatorul de putere de tip uscat SCB9 1600 kVA 10kV nu conține ulei de răcire, eliminând riscul de scurgere, incendiu sau explozie.

Trimite o anchetă

Descriere produs

Principiul de funcționare al unui transformator de putere de tip uscat SCB9 1600 kVA 10kV se bazează pe legea inducției electromagnetice. Când un curent alternativ trece prin înfășurarea primară a transformatorului, acesta generează un câmp magnetic în schimbare în miezul de fier. Conform legii lui Faraday a inducției electromagnetice, acest câmp magnetic în schimbare induce o forță electromotoare (EMF) în înfășurarea secundară, făcând astfel conversie de tensiune. Mai exact:

Curentul înfășurării primare generează un câmp magnetic: pe măsură ce curentul trece prin înfășurarea primară, acesta produce un câmp magnetic alternativ, care creează un flux magnetic în miezul de fier.

Fluxul magnetic induce tensiune în înfășurarea secundară: Acest flux magnetic este transferat în înfășurarea secundară prin miezul de fier, generând o forță electromotoare în înfășurarea secundară, care la rândul său produce o tensiune de ieșire.

Conversie de tensiune: Prin ajustarea raportului de spire între înfășurările primare și secundare, pot fi realizate diferite conversii de tensiune. Într-un transformator de putere de tip uscat SCB9 1600 kVA 10kV, raportul de spire este fix. Proiectantul va determina un raport de spire adecvat pe baza capacității și a tensiunii primare.

Principiul disipării căldurii: deoarece transformatorul de putere de tip uscat SCB9 1600 kVA 10kV nu utilizează ulei ca mediu de răcire, se bazează pe circulația aerului pentru a disipa căldura din înfășurări și miezul de fier. Din acest motiv, transformatoarele de putere de tip uscat SCB9 1600 kVA 10kV sunt în general proiectate cu orificii de ventilație și aripioare de răcire, permițând disiparea căldurii prin convecție naturală a aerului.

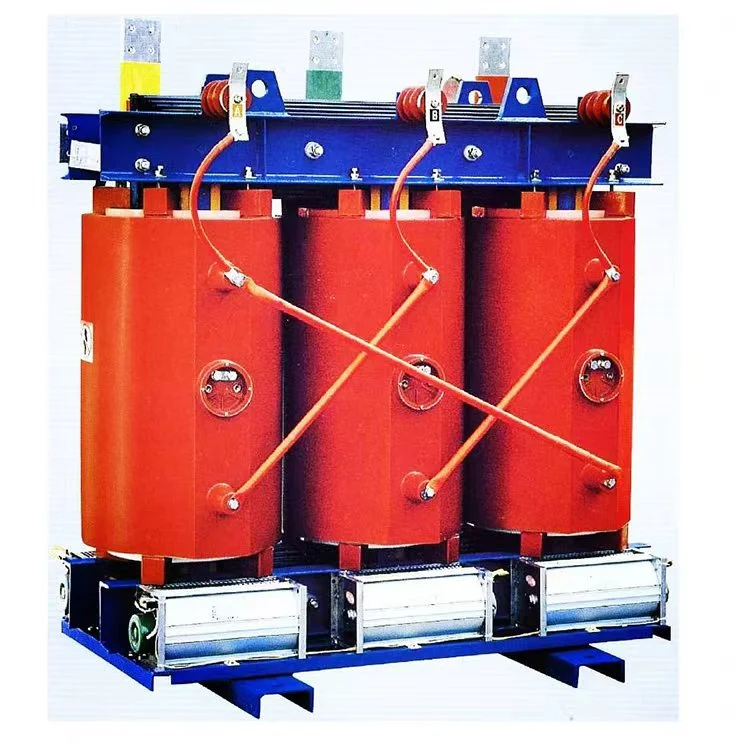

Scb9 1600 Kva 10kv Dry Type Power Transformer

Parametrii produsului:

Nume	SCB9 1600 kVA 10kV transformator de putere tip uscat
Capacitate nominală	1600kva
Tensiune primară	10KV
Tensiune secundară	0,4/0,415 kV
Material izolator	Rășină turnată
Grup de vectori	Dyn11 Yyn0
Pierdere fără sarcină (P0)	1200±15%
Pierdere de sarcină (Pk) la 120°C	6200±15%
Tensiune de impedanță (Marea Britanie)	4%
Clasa de izolare	CLASA F sau H
Metoda de răcire	ONAF ONAF
Descărcare parțială	Mai puțin de 10 buc
incintă	Cu (IP20, oțel laminat la rece sau oțel inoxidabil)/fără

Serviciu post-vânzare produs

În cei 20 de ani de experiență în producția de transformatoare la Wenzhou Xifa Electrical Equipment Co., Ltd., nu am avut niciun caz post-vânzare cauzat de probleme de calitate. Atâta timp cât transformatorul funcționează în condiții normale de sarcină, durata de viață a acestuia este de 25 la 30 de ani.

În condițiile unei suprasarcini pe termen lung, transformatorul nostru de putere uscat SCB9 1600 kVA 10kV are o perioadă de garanție de 2 ani. Dacă apare orice situație anormală cu transformatorul, inginerii noștri sunt, de asemenea, disponibili 24/7 pentru a oferi servicii de îndrumare online.
