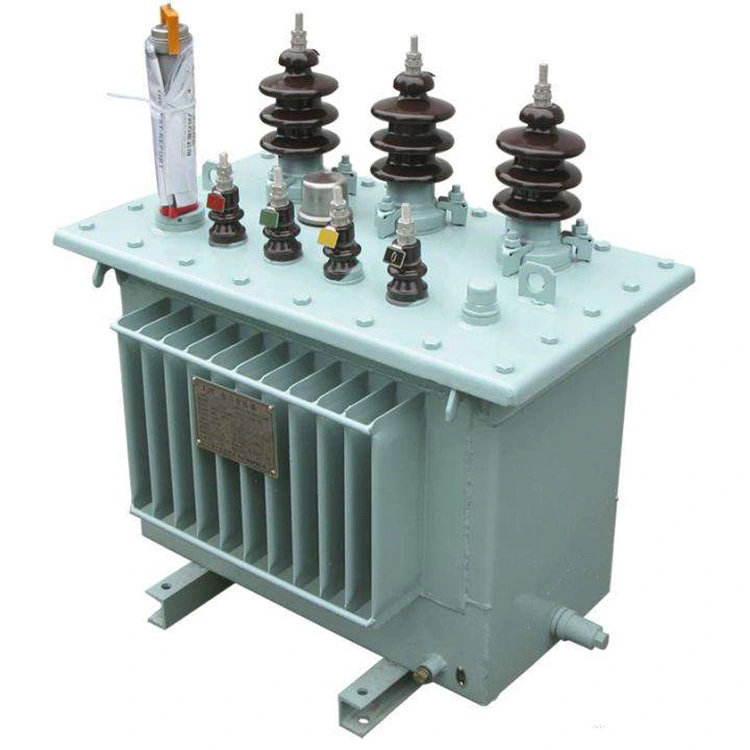

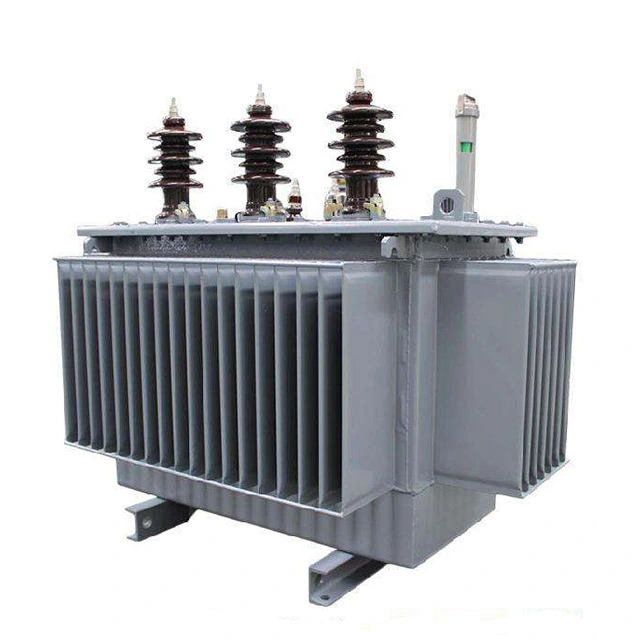

Transformator electric cu montare pe stâlp de 50 Kva

Transformatorul electric cu montare pe stâlp de 50 kva este un dispozitiv indispensabil în sistemele de distribuție a energiei de joasă tensiune. Principalele sale funcții includ conversia tensiunii, izolarea electrică și protecția sistemului. Este utilizat pe scară largă în instalații industriale, clădiri comerciale, proiecte rezidențiale și construcții de infrastructură.

Transformatorul electric cu montare pe stâlp de 50 kva este fabricat cu miezuri de oțel silicon de înaltă calitate și înfășurări de cupru sau aluminiu de înaltă conductivitate. Are o structură compactă, pierderi reduse, zgomot redus și funcționare stabilă și este proiectat să funcționeze fiabil în diferite condiții de operare.

Toate înfășurările transformatorului electric cu montare pe stâlp de 50 kva sunt fabricate cu materiale de înaltă calitate pentru a asigura performanțe excelente de izolare și stabilitate structurală. Înfășurările de joasă tensiune sunt acoperite cu hârtie de cablu în jurul conductorilor, în timp ce înfășurările de înaltă tensiune folosesc fire rotunde de cupru emailate cu poliuretan. Lipirea hârtiei inter-strat conectează ferm bobinele într-o singură unitate, ceea ce oferă o performanță excelentă de izolație. Această structură profesională de înfășurare previne eficient deformarea sau deteriorarea bobinelor în timpul funcționării pe termen lung și al transportului pe distanțe lungi, asigurând astfel stabilitatea și fiabilitatea structurii generale a transformatorului electric cu montare pe stâlp de 50 kva.

Parametru tehnic:

Î: Într-un transformator electric cu montare pe stâlp de 10 kV/0,4 kV 50 kva, în comparație cu grupul de conexiune Yyn0, ce avantaje specifice are grupul de conexiune Dyn11 în ceea ce privește nivelul curentului de defect de scurtcircuit monofazat pe partea secundară și capacitatea de suprimare a rezonanței feromagnetice?

R: Impedanța de secvență zero a conexiunii Dyn11 este mult mai mică decât cea a lui Yyn0, ceea ce crește semnificativ curentul de defect de împământare monofazat, facilitând detectarea și eliminarea rapidă și fiabilă a defecțiunilor de către dispozitivul de protecție și reducând riscurile de șoc electric și deteriorarea echipamentului.

În același timp, înfășurarea în delta din partea principală a transformatorului electric cu montare pe stâlp de 50 kva oferă o cale închisă pentru curentul de secvență zero, limitând efectiv deriva punctului neutru și prevenind asimetria severă a tensiunii trifazate. Atunci când sistemul experimentează rezonanță feromagnetică, această cale poate oferi efecte de amortizare, care reduce în mod semnificativ amplitudinea și durata rezonanței supratensiunii. Mai mult, Dyn11 poate bloca, de asemenea, injectarea curentului armonic al treilea în rețeaua electrică din amonte, evitând amplificarea armonică și supraîncărcarea bateriei de condensatoare și reducând creșterea suplimentară a temperaturii transformatorului electric cu montare pe stâlp de 10 kV/0,4 kV 50 kva și viteza de îmbătrânire a izolației.

Prin urmare, pentru scenariile în care transformatoarele electrice cu montare pe stâlp de 50 kva deservesc zone cu o cantitate mare de sarcini monofazate, sarcini neliniare sau linii electrice lungi rurale care sunt predispuse la rezonanță, Dyn11 are avantaje semnificative în ceea ce privește siguranța, calitatea puterii și durata de viață a echipamentului.

Părți principale ale transformatoarelor montate pe stâlp

Montaj frontal tip LV DB

Hardware pentru linie de stâlp

Transformator montat pe stâlp

Montaj lateral tip LV DB

Producerea Echipamentelor

Mașină de bobinat folie

Unitate de umplere cu ulei

Cuptor transformator și unitate de turnare

Cuptor transformator

Centru de testare

Transformatoare în procesare

Transformator în uscare

Transformator în înfășurarea 2

Transformator în bobinaj

Transformerul este în asamblare
