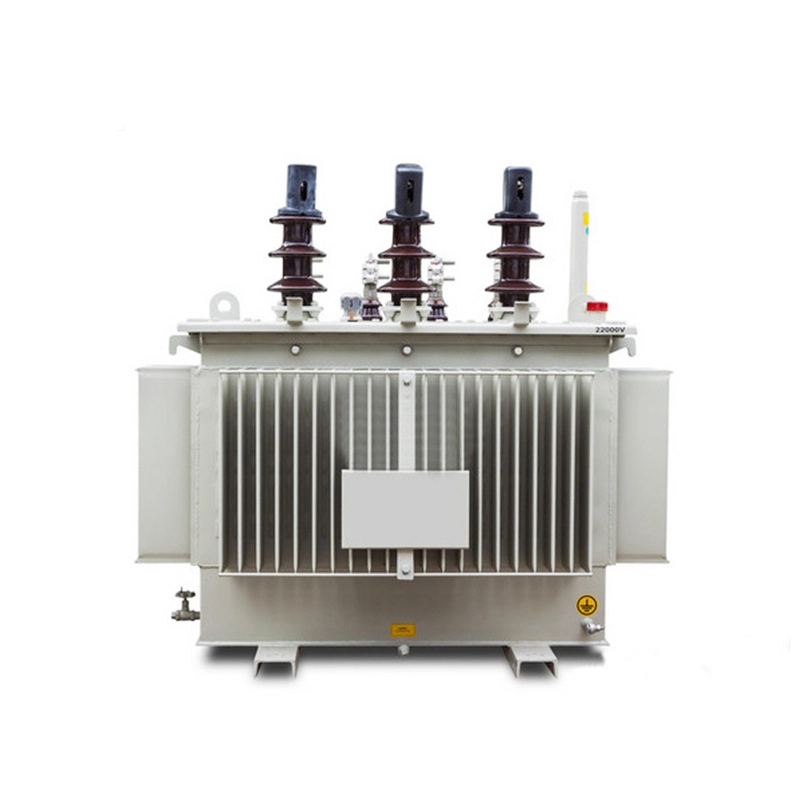

Transformator de putere de la 22kv la 400v 200kva

Transformatorul de putere 22kv până la 400v 200kva este un echipament electric cheie indispensabil în domeniul transmisiei și distribuției de energie. Realizează transformarea tensiunii și transmisia puterii pe baza principiului inducției electromagnetice. Echipamentul este compus în principal dintr-un miez, înfășurări, structură de disipare a căldurii și componente de protecție de siguranță, cu o structură stabilă și funcționare fiabilă.

Transformatorul de putere 22kv până la 400v 200kva folosește ca material foi de oțel siliciu cu permeabilitate magnetică înaltă, laminate la rece, de înaltă calitate și adoptă procesul de laminare progresivă cu panta completă de 45 °, care asigură că nicio pierdere de sarcină și curent fără sarcină sunt reduse semnificativ, iar nivelul de zgomot este scăzut.

Pentru înfășurarea de joasă tensiune a transformatorului de putere 22kv până la 400v 200kva, cu excepția celor de mică capacitate care folosesc fire de cupru, structura generală este una cilindrică înfășurată cu folie de cupru; înfășurarea de înaltă tensiune adoptă o structură cilindrică cu mai multe straturi, folosind fire plate acoperite cu hârtie sau fire emailate.

Prin adoptarea aceleiași tehnici de înfășurare și folosind o mașină de înfășurare de mare viteză, este asigurat că tensiunea de înfășurare rămâne constantă și fasciculul de sârmă este aranjat strâns, obținând astfel o distribuție echilibrată a amperajului, câmp magnetic cu scurgere scăzută, rezistență mecanică ridicată și capacitate puternică anti-scurt-circuit.

Parametru tehnic:

Caracteristici:

1. Eficiență ridicată și conservare a energiei

Pierderea medie fără sarcină a transformatorului de putere 22kv până la 400v 200kva este redusă cu 30% în comparație cu standardul GB/T6451, pierderea medie de sarcină este redusă cu 25%, iar costul de operare este redus cu 20% în medie.

2. Fiabilitate ridicată

Transformatoarele de putere de la 22kv la 400v și 200kva au o capacitate puternică anti-scurtcircuit, iar designul structurii complet etanșat poate împiedica intrarea oxigenului și a umidității, încetinind îmbătrânirea izolației și prelungind durata de viață.

3. Funcționare fără durată și întreținere

În timpul perioadei normale de utilizare, nu este nevoie să înlocuiți uleiul de transformator. Costul de întreținere este scăzut și durata de viață de proiectare poate depăși 20 de ani.

Î: Care este structura și metoda de etanșare a rezervorului de ulei al transformatorului de putere de la 22kv la 400v 200kva? Cum este tratată suprafața rezervorului de combustibil?

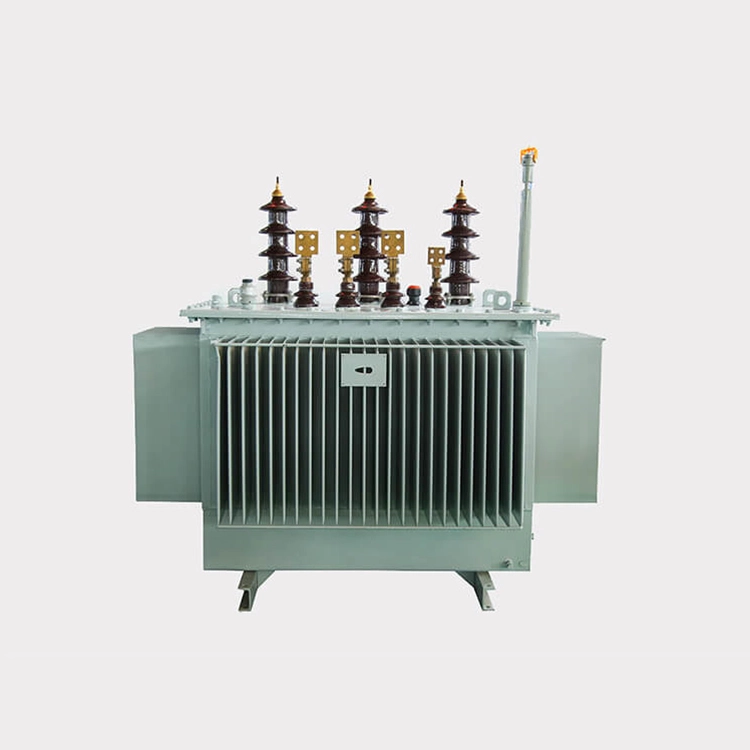

R: Se adoptă un rezervor de ulei ondulat cu o structură complet etanșă (marginea rezervorului poate fi sudată sau cu șuruburi). Plăcile ondulate sunt formate prin plierea plăcilor de oțel laminate la rece, care au funcții de disipare a căldurii și de reglare a volumului de ulei prin deformare elastică și pot înlocui rezervorul de ulei. Și despre tehnologia de etanșare, siliconul semi-lichid importat este folosit ca material de etanșare al transformatorului de putere 22kv până la 400v 200kva, care este rezistent la temperaturi ridicate și nu îmbătrânește ușor și are performanțe bune de etanșare. Toate elementele de fixare folosesc piulițe anti-slăbire cu autoblocare.

Mai mult, rezervorul de ulei este tratat cu îndepărtarea ruginii prin sablare și pulverizare electrostatică cu pulbere (cum ar fi rășini epoxidice sau acoperiri cu rășini acrilice), cu o grosime a peliculei de vopsea mai mare de 150μm, oferind rezistență la coroziune, rezistență la intemperii și proprietăți anti-îmbătrânire.
