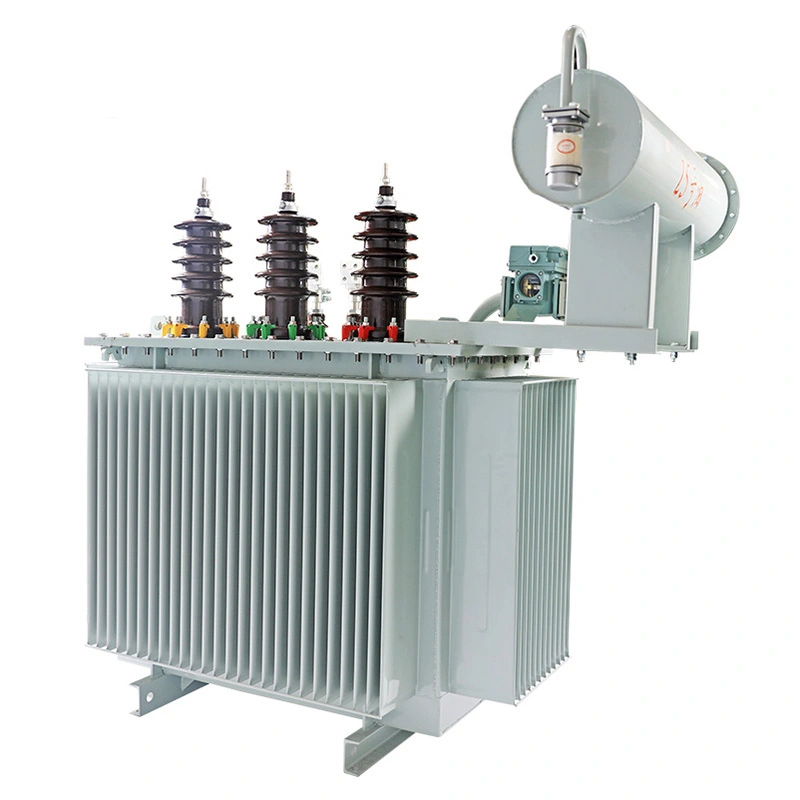

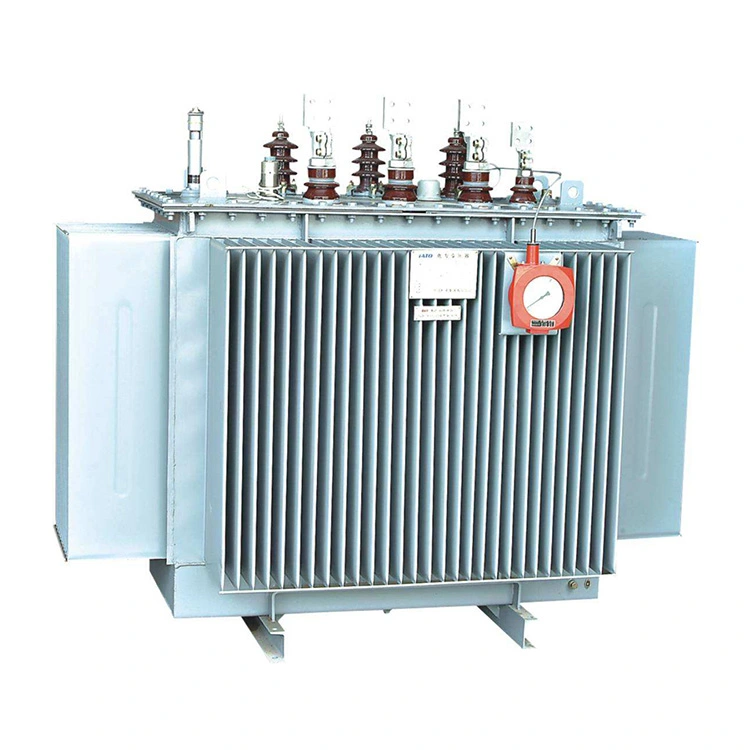

Transformator de putere de distribuție 1000kva 11 până la 33kv

Transformatorul de putere de distribuție de 1000 kva de la 11 la 33 kv este un echipament electric cheie de medie tensiune, fabricat în conformitate cu standardele IEC 60076 și GB 1094. Convertește puterea de intrare de 11 kV la ieșire de 33 kV, realizând transmisia de energie între nivelurile de tensiune, utilizat pe scară largă în parcuri industriale, centrale electrice, modernizarea rețelei rurale și marile întreprinderi industriale.

Adoptând grupul vectorial YNd11, miezul de oțel siliconic CRGO și înfășurările de cupru pur, transformatorul de putere de distribuție de 1000 kva de la 11 la 33 kv caracteristice un consum redus de energie, capacitate puternică de suprasarcină și performanță stabilă. Cu reglarea tensiunii fără sarcină de ± 2 × 2,5%, asigură o ieșire stabilă, iar structura sa etanșă ermetică se potrivește instalării interioare și exterioare, oferind suport de putere fiabil pentru diferite scenarii.

Transformatorul de putere de distribuție de 1000 kva de la 11 la 33 kv este utilizat în principal în scenariile de creștere a tensiunii ale rețelelor electrice de medie tensiune.

Domeniile sale de aplicare specifice includ:

1.Parcuri industriale, mari întreprinderi industriale și miniere: Transformă puterea de 11 kv generată de centralele proprii sau obținută din rețeaua electrică în putere de înaltă tensiune de 33 kv pentru transportul intern de energie și alimentarea echipamentelor mari.

2.Centrale electrice și substații: Folosit ca echipament de creștere a tensiunii pentru grupuri electrogene, transformând puterea de joasă tensiune generată de generatoare în putere de înaltă tensiune de 33 kv și conectarea acesteia la rețeaua electrică de medie tensiune.

3. Modernizarea rețelei de energie rurală: Creșteți nivelul de tensiune al rețelei electrice rurale, reduceți pierderile de transmisie și asigurați stabilitatea sursei de alimentare cu energie rurală.

4.Șantiere mari de construcții și proiecte temporare de alimentare cu energie: Furnizați o putere stabilă de înaltă tensiune de 33 kv pentru mașini mari de construcții și sisteme temporare de alimentare cu energie.

Parametru tehnic:

Î: Care sunt standardele de întreținere pentru uleiul de transformator? Când este necesară completarea sau înlocuirea uleiului?

R: Acest transformator de putere de distribuție de 1000 kva de la 11 la 33 kv adoptă o structură complet etanșă. În condiții de funcționare normală, fără scurgeri de ulei, nu este nevoie de completarea frecventă a uleiului.

Instrucțiuni de întreținere: Luați mostre pentru a testa uleiul de transformator la fiecare 1 până la 2 ani și testați tensiunea de defectare, conținutul de umiditate și valoarea acidului. Dacă nivelul uleiului este sub scara standard, culoarea uleiului este închisă și tulbure, conținutul de umiditate depășește standardul sau rezistența izolației scade, este necesară completarea în timp util a uleiului sau înlocuirea totală a uleiului. Este strict interzis să amestecați diferite mărci sau ulei de transformator de la diferiți producători. După înlocuirea uleiului, este necesară o evacuare completă pentru a evita defecțiunile locale de descărcare cauzate de bulele de aer din ulei.

Î: Care este setul standard de valoare a impedanței de scurtcircuit pentru transformatorul de putere de distribuție de 1000kva de la 11 la 33kv? Care este semnificația acestui decor?

R: Impedanța standard de scurtcircuit este setată la 6,5%. Această valoare este standardul național și setarea standard IEC pentru transformatorul de putere de distribuție de 1000 kva la nivelul 11 ​​la 33 kv. Nu poate fi schimbat în mod arbitrar.

Semnificația designului de bază constă în: în primul rând, limitează în mod eficient curentul de scurtcircuit de vârf în timpul defecțiunilor de scurtcircuit în rețea, reduce impactul forței electromotoare de scurtcircuit asupra înfășurărilor și miezului transformatorului și evită defecțiuni majore, cum ar fi deformarea înfășurării și deteriorarea miezului; În al doilea rând, se potrivește cu capacitatea de scurtcircuit a rețelei de medie tensiune, asigură coordonarea precisă a setărilor aparatelor de distribuție și a releelor ​​din amonte și aval, previne declanșarea defecțiunilor la supra-nivel și garantează stabilitatea întregului sistem de distribuție de medie tensiune; În al treilea rând, controlează rata de ajustare a tensiunii a transformatorului de putere de distribuție de 1000 kva de la 11 la 33 kv, evită abaterea excesivă a tensiunii în timpul fluctuațiilor de sarcină și se asigură că calitatea sursei de alimentare îndeplinește standardele.
