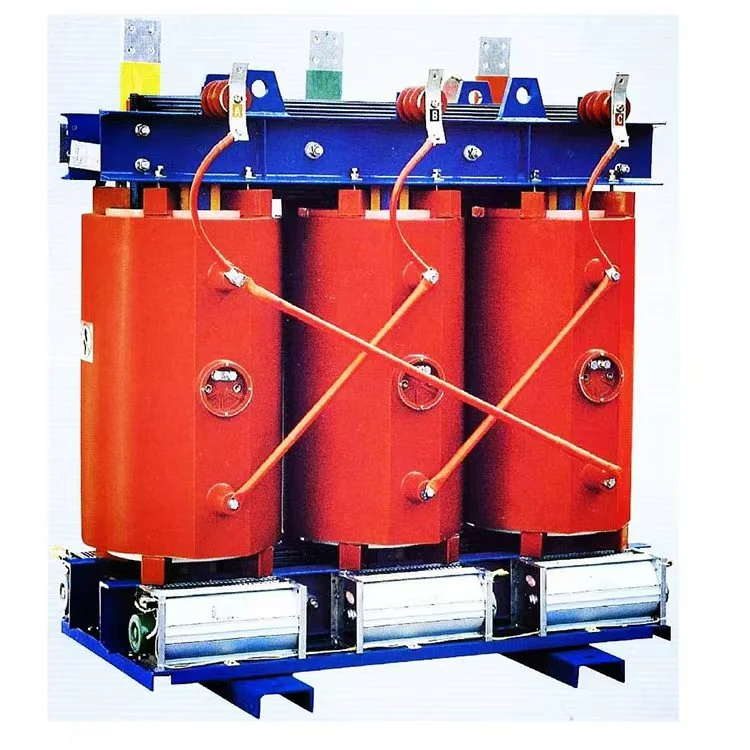

SCB10 3500kVA 11kV 415V Transformator tip uscat

Transformatorul de tip uscat SCB10 3500kVA 11kV 415V este un transformator din rășină turnată de înaltă performanță, conceput pentru distribuția fiabilă a energiei în medii solicitante. Cu o capacitate nominală de 3500 kVA, o tensiune primară de 11 kV și o tensiune secundară de 415 V, acest transformator oferă o siguranță electrică excelentă, întreținere redusă și performanță termică superioară.

Trimite o anchetă

Descriere produs

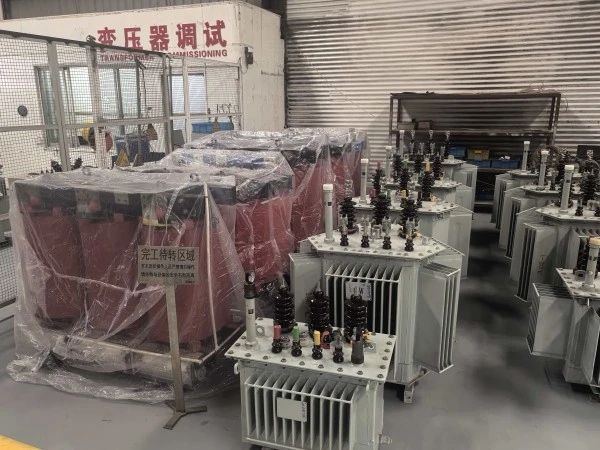

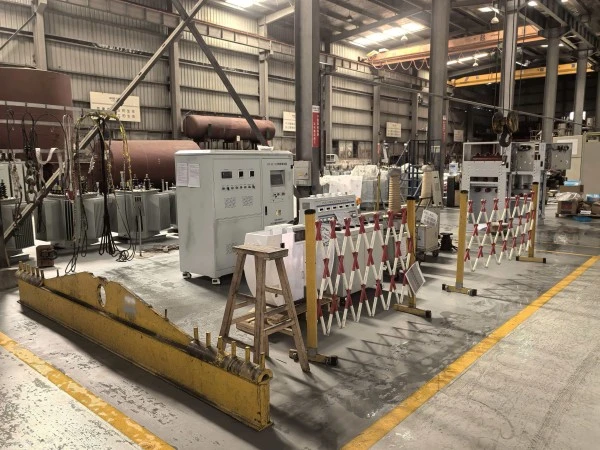

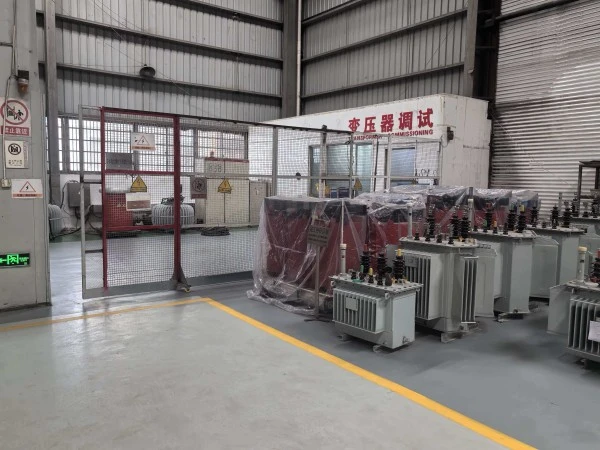

Wenzhou Xifa Electrical Equipment Co., Ltd., în calitate de producător profesionist de transformatoare de tip uscat și immerse în ulei, a stabilit un proces de producție riguros care acoperă achizițiile, producția și inspecția produsului final. În fabrica noastră, testarea de acceptare din fabrică nu este o procedură de eșantionare, ci o inspecție completă obligatorie 100% pentru fiecare transformator. Testele sunt efectuate în conformitate cu cele mai recente standarde interne și internaționale, folosind echipamente de testare calibrate de înaltă precizie. Parametrii electrici cheie ai transformatorului, cum ar fi raportul de tensiune, impedanța, pierderile și rezistența izolației sunt verificați articol cu articol. Li se acordă permis numai produsele care trec toate elementele de testare fără excepție. Acest sistem riguros de testare este garanția noastră tehnică pentru promisiunea că „fiecare transformator pe care îl livrăm este de încredere.

Procesul de producție al transformatorului de tip uscat SCB10 3500kVA 11kV 415V

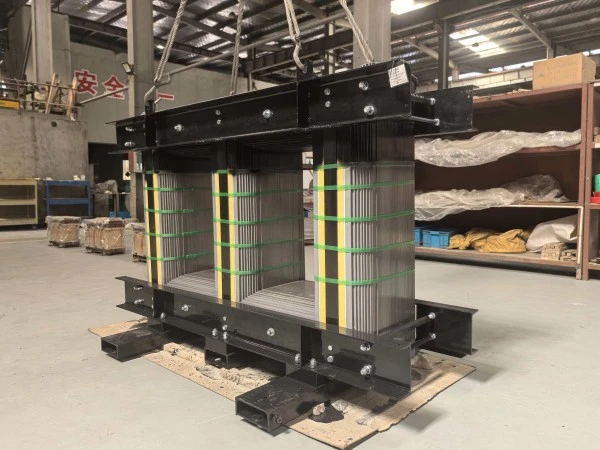

I. Core Manufacturing

Miezul este calea centrală pentru inducția electromagnetică, iar precizia sa de fabricație afectează direct performanța transformatorului.

1. Tăiere și decupare: Fâșia de oțel siliconic de înaltă calitate este tăiată longitudinal și transversal în foi de lățime și lungime necesare. Marginile tăiate trebuie să aibă bavuri minime și precizie dimensională ridicată pentru a menține o bună permeabilitate magnetică.

2. Perforare și stivuire: Foile de oțel siliconate tăiate sunt perforate (de exemplu, pentru găuri) și apoi stivuite strat cu strat conform desenului pentru a forma un picior de miez complet, în mai multe etape.

3. Sigilarea izolației: După stivuire, rășina epoxidică este periată sau sigilată pe capătul și suprafața miezului pentru izolație și protecție împotriva ruginii.

II. Fabricarea bobinei

Aceasta este cea mai complexă și critică parte a transformatorului SCB10 3500kVA 11kV 415V tip uscat

producție. Scopul este de a crea înfășurări care transportă tensiune și curent și să le etanșăm cu rășină epoxidică într-o structură solidă, izolată.

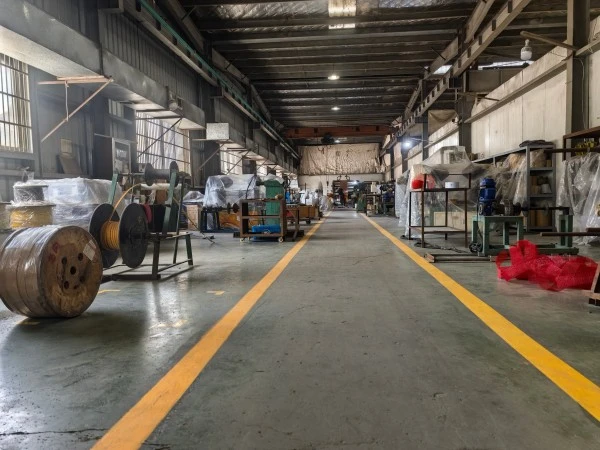

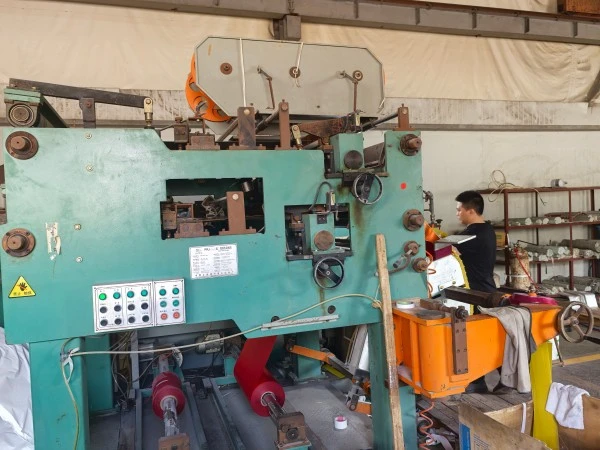

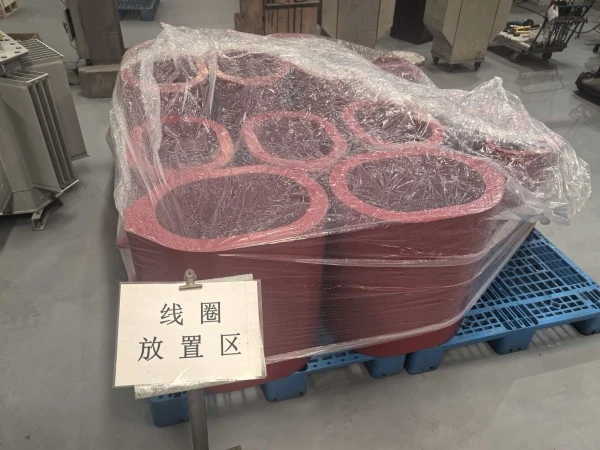

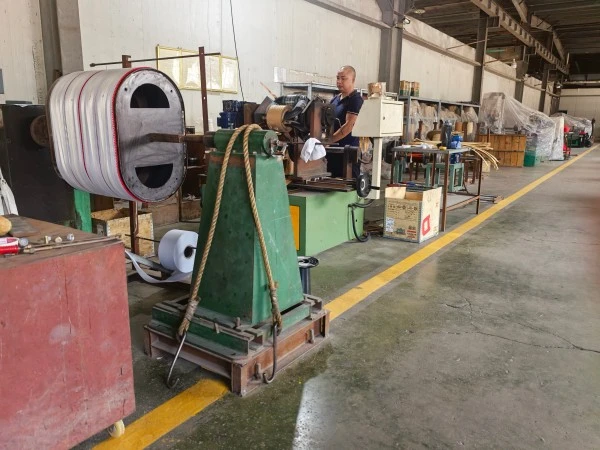

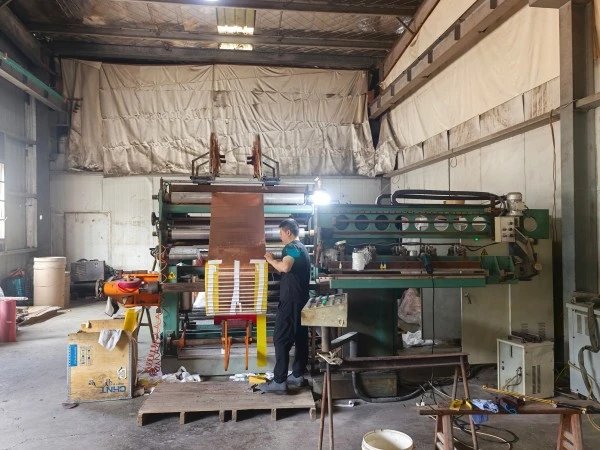

1. Înfășurarea bobinei: Pe o mașină de înfășurare dedicată, folia de cupru sau sârma de cupru este înfășurată pe un dorn pentru a forma înfășurările de înaltă tensiune (HV) și joasă tensiune (LV). În timpul înfășurării, izolația interstrat, izolația finală și cablurile sunt plasate cu precizie.

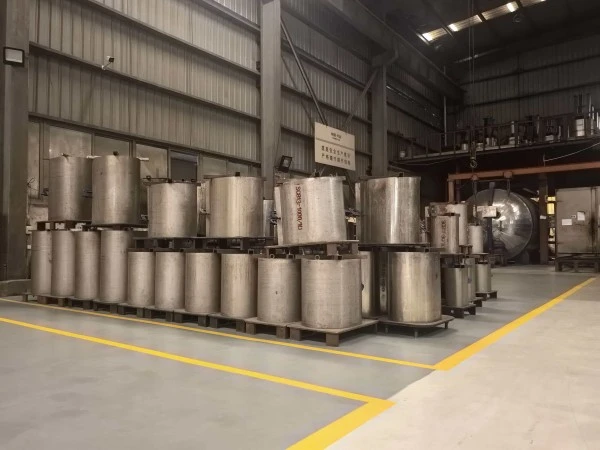

2.Pre uscare și turnare: bobina plăgii este curățată și plasată într-o matriță de turnare. Ansamblul este apoi trimis într-un cuptor pentru pre-uscare. Acest pas este crucial; umezeala trebuie eliminată complet din bobină, deoarece umiditatea reziduală ar cauza pungi de aer după turnare, compromițând grav performanța izolației.

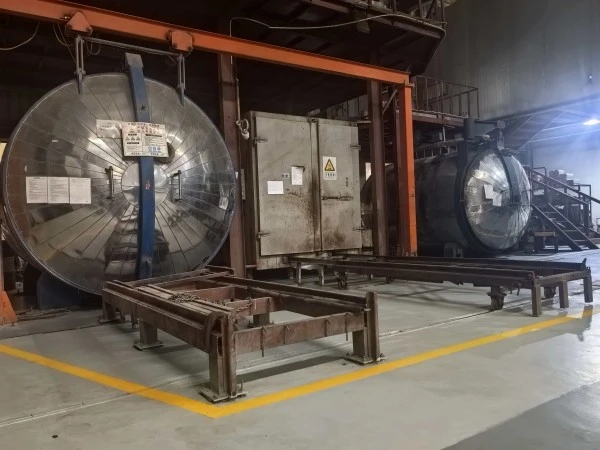

3. Turnare în vid: Acesta este procesul de bază care determină durata de viață a produsului. Bobina uscată din interiorul matriței este plasată într-un rezervor de turnare în vid, unde este tras un vid înalt, presiunea poate scădea sub 100 Pa. Simultan, se amestecă și se degazează un amestec precis de rășină epoxidice, întăritor și umplutură (de exemplu, pulbere de silice). Sub vid, amestecul este turnat în matriță, asigurându-se că pătrunde în toate golurile bobinei și produsul final este lipsit de bule.

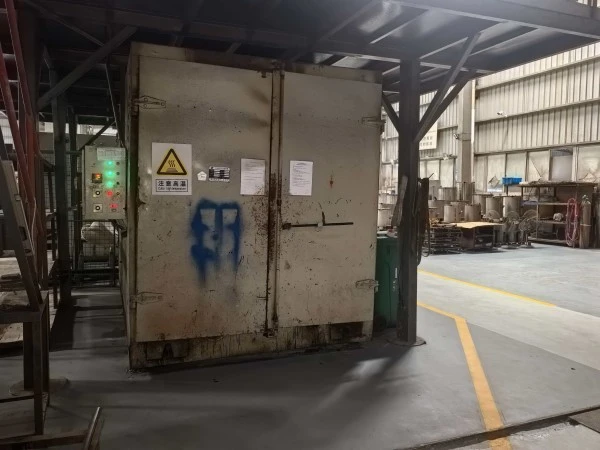

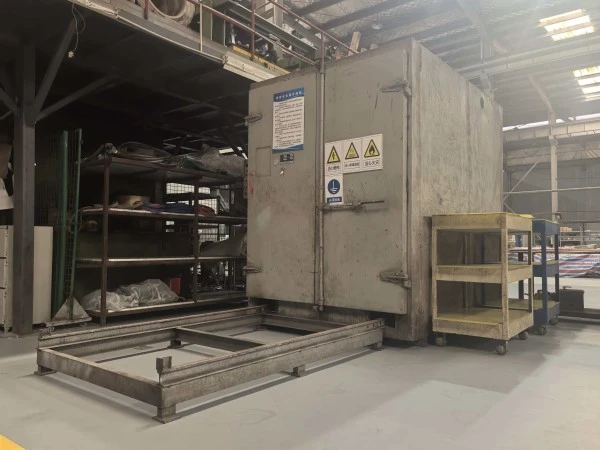

4. Întărire la temperatură înaltă: după turnare, matrița este plasată într-un cuptor de întărire pentru întărire la temperatură înaltă. În mod obișnuit, se utilizează o rampă de temperatură în mai multe etape (de exemplu, de la 75°C la 135°C în trepte). Acest lucru permite rășinii epoxidice să reacționeze pe deplin chimic, formând o masă solidă dură, rezistentă la căldură, cu proprietăți izolante excelente.

5.Demulare și finisare: după întărire, matrița este îndepărtată. Suprafața bobinei este șlefuită, tăiată și teșită pentru a obține un finisaj neted și dimensiuni precise, gata pentru etapa următoare.

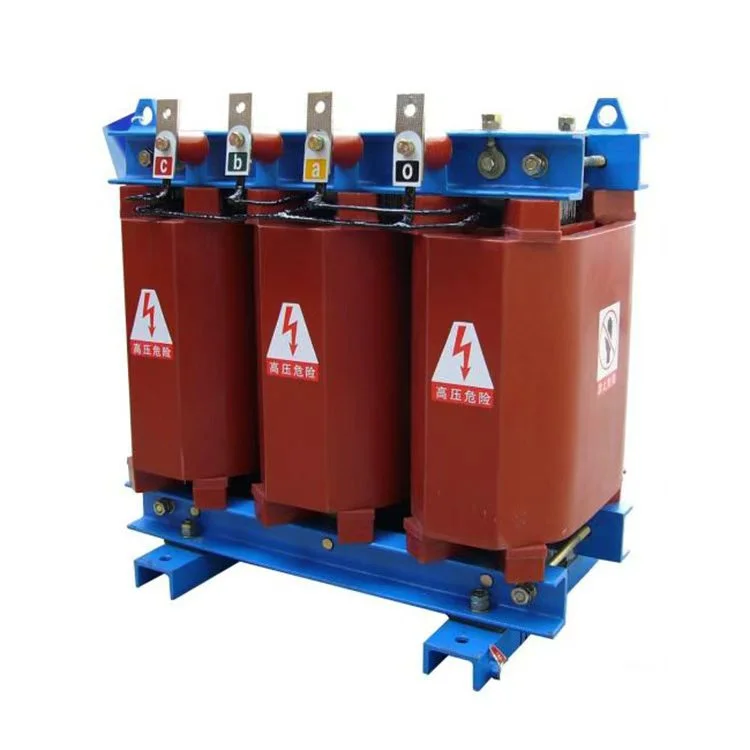

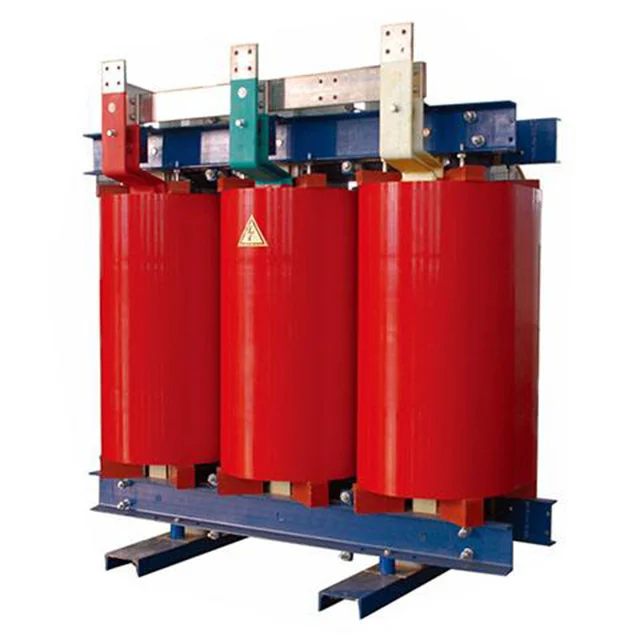

Scb10 3500kva 11kv 415v Dry Type Transformer

Parametrii produsului:

Nume	SCB10 3500kVA 11kV 415V transformator tip uscat
Capacitate nominală	3500kva
Tensiune primară	11KV
Tensiune secundară	415V
Material izolator	Rășină turnată
Grup de vectori	Dyn11 Yyn0
Pierdere fără sarcină (P0)	Pe baza cerințelor clientului
Pierdere de sarcină (Pk) la 120°C	Pe baza cerințelor clientului
Tensiune de impedanță (Marea Britanie)	8%
Clasa de izolare	CLASA F sau H
Metoda de răcire	ONAF ONAF
Descărcare parțială	Mai puțin de 10 buc
