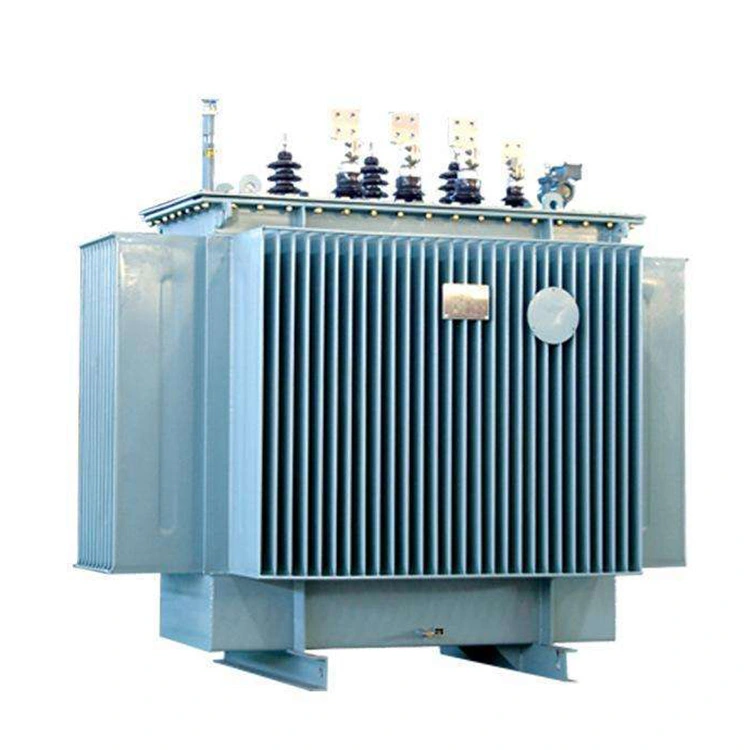

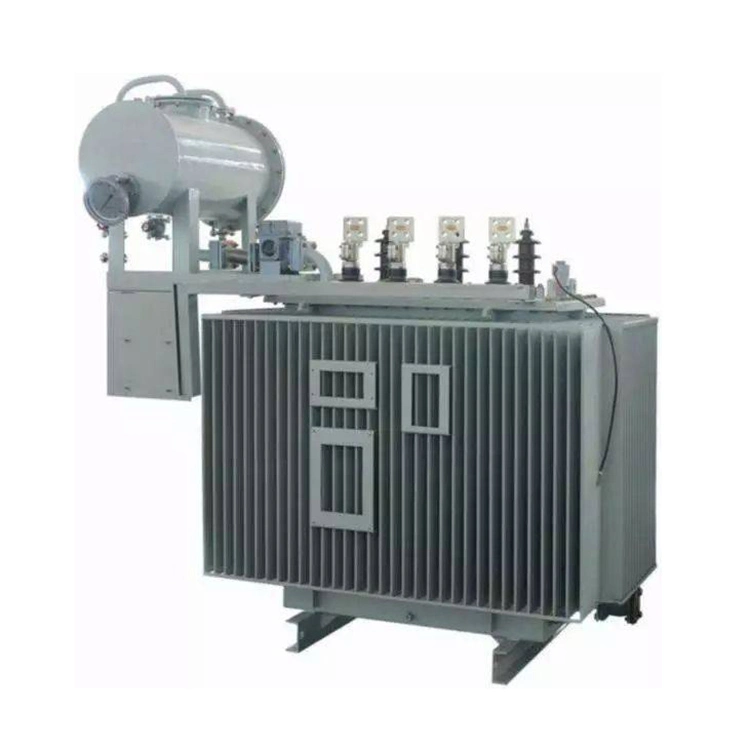

800kva 10kv Transformator de putere umplut cu ulei

Transformatoarele de putere umplute cu ulei de 800 kva și 10 kv sunt utilizate pe scară largă în sistemele de alimentare electrică pentru transformarea tensiunii și distribuția energiei. Utilizând principiul inducției electromagnetice, ele cresc sau coboară nivelurile de tensiune pentru a îndeplini cerințele diferitelor rețele de alimentare și utilizatori finali. Datorită performanței lor fiabile de izolație și răcire, transformatoarele de putere umplute cu ulei de 800 kva 10 kv sunt instalate în mod obișnuit în substații, unități industriale, dezvoltări comerciale și sisteme de alimentare agricole.

1. Principiul de funcționare și componentele principale

Componentele principale ale unui transformator de putere umplut cu ulei de 800 kva 10 kv sunt miezul magnetic, înfășurările, uleiul izolator și ansamblul rezervorului.

Miezul este, în general, fabricat din laminate de oțel siliciu orientate cu granule de înaltă calitate sau din structuri de miez înfăşurat pentru a minimiza histereza și pierderile curenţilor turbionari. Înfășurările, care pot fi realizate din conductori de cupru sau aluminiu, în funcție de cerințele de proiectare, constau din bobine de înaltă tensiune și joasă tensiune dispuse pentru a obține raportul de transformare necesar.

Rezervorul transformatorului este umplut cu ulei mineral izolator, care îndeplinește două funcții esențiale. În primul rând, asigură izolarea electrică între părțile sub tensiune și componentele împământate. În al doilea rând, acționează ca un mediu de răcire prin transportul căldurii departe de înfășurări și miez prin circulația naturală a uleiului. În sistemele standard de răcire ONAN, căldura este transferată de la ulei pe pereții rezervorului și apoi disipată în aerul din jur.

Carcasa este proiectată pentru a oferi protecție împotriva contactului accidental cu piesele sub tensiune și a pătrunderii obiectelor străine, ceea ce asigură o funcționare sigură și fiabilă în condiții normale de funcționare.

2. Caracteristici de performanță și aplicații tipice

Transformatoarele de putere umplute cu ulei de 800 kva și 10 kv sunt disponibile într-o gamă largă de valori nominale, de la unități de distribuție mici la transformatoare de putere mari utilizate în rețelele de transport. Valorile nominale comune ale transformatoarelor de distribuție variază de la 100 kVA la 2500 kVA, cu combinații tipice de tensiune, cum ar fi 10 kV/0,4 kV, 11 kV/0,415 kV.

Parametrii electrici cheie includ în general: capacitatea de putere nominală, tensiunea nominală primară și secundară, tensiunea de impedanță, pierderea fără sarcină, pierderea de sarcină, frecvența.

Transformatoarele de putere cu ulei de 800kva 10kv sunt proiectate să funcționeze în mod fiabil la temperaturi ambientale cuprinse între aproximativ -25°C și +40°C, pentru a le face potrivite pentru diverse condiții climatice. Configurația lor trifazată este adoptată pe scară largă în sistemele de alimentare industriale și de utilitate, în timp ce conformitatea cu standardele aplicabile de compatibilitate electromagnetică ajută la minimizarea interferențelor cu echipamentele din apropiere.

3. Avantaje și caracteristici de siguranță

Unul dintre avantajele majore ale transformatoarelor de putere umplute cu ulei de 800 kva și 10 kv este capacitatea lor excelentă de izolație și răcire. Uleiul de transformator posedă o rezistență dielectrică mult mai mare decât aerul, ceea ce permite modele compacte, menținând în același timp distanțe electrice adecvate. În același timp, uleiul absoarbe și transferă eficient căldura generată în timpul funcționării, ceea ce contribuie la o eficiență mai mare și o durată de viață mai lungă.

Uleiul oferă, de asemenea, o barieră de protecție împotriva umezelii, care reduce riscul de deteriorare a izolației în medii umede. Face transformatoare de putere umplute cu ulei de 800kva 10kv deosebit de potrivite pentru instalații în aer liber și locații expuse la condiții meteorologice diferite.

Pentru a spori siguranța operațională, transformatoarele de putere umplute cu ulei de 800 kva 10 kv sunt echipate cu dispozitive de protecție, cum ar fi supape de limitare a presiunii. În cazul unei defecțiuni interne care cauzează o creștere excesivă a presiunii în interiorul rezervorului, supapa eliberează automat presiunea pentru a preveni deteriorarea mecanică. În funcție de clasificarea și aplicația transformatorului, sistemele de protecție suplimentare pot include indicatoare de nivel de ulei, dispozitive de monitorizare a temperaturii, relee Buchholz și sisteme de detectare a gazelor.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. poate personaliza, de asemenea, configurațiile de bază, materialele de înfășurare și aranjamentele mecanice pentru a se adapta constrângerilor specifice de instalare sau cerințelor operaționale.

Specificatii tehnice:
