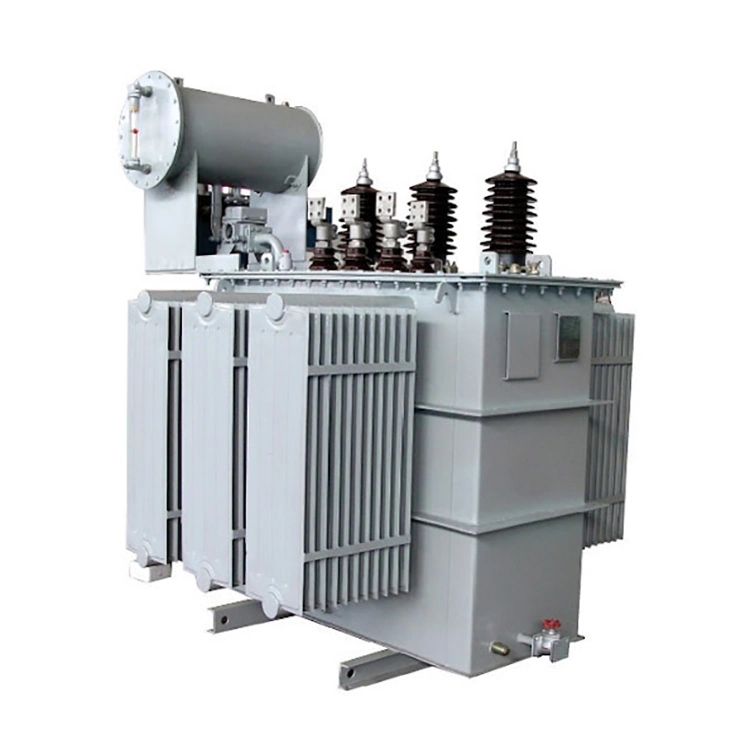

33kv 35kv 2000 Kva transformator de putere immers în ulei

Wenzhou XiFa Electrical Power Equipment Co., Ltd produce și furnizează transformatoare de putere immerse în ulei de 33kv 35kv 2000 kva cu livrare rapidă și pentru proiectul de utilități. WenZhou XiFa ar verifica specificațiile tehnice de la utilizatorii terminalului, dintre care transformatorul cu scufundare în ulei de 2000 kva va fi proiectat și produs pentru a rezista la sarcini industriale grele, fluctuații de tensiune și mediul exterior dur, cum ar fi temperaturi ridicate de 50 ℃, furtună de nisip, căldură umedă și altitudine mare. Înainte ca fiecare transformator de putere immers în ulei de 33kv 35kv 2000 kva să fie livrat, testarea din fabrică ar fi efectuată și documentația pregătită pentru export ar fi trimisă contractorilor EPC.

Trimite o anchetă

Descriere produs

Un transformator de putere cu scufundare în ulei 33kv 35kv 2000 kva este un echipament de putere în care miezul și înfășurările sunt complet scufundate în ulei izolator. Uleiul servește mai multor scopuri, care include izolarea electrică, disiparea căldurii și protecția componentelor. Principiul de funcționare se bazează pe inducția electromagnetică. Când curent alternativ este aplicat înfășurării primare, în interiorul miezului este generat un flux magnetic alternativ. Acest câmp magnetic în schimbare induce o tensiune în înfășurarea secundară. Permite transferul și conversia energiei electrice.

Uleiul izolator joacă un rol vital pe parcursul acestui proces. Izolează electric componentele sub tensiune, îndepărtând simultan căldura generată în timpul funcționării. Datorită acestor caracteristici, transformatoarele de putere cu scufundare în ulei A 33kv 35kv 2000 kva sunt utilizate pe scară largă în centralele de generare a energiei electrice, substații, rețelele de distribuție industrială și alte aplicații care necesită o transmisie fiabilă de înaltă tensiune și de mare capacitate.

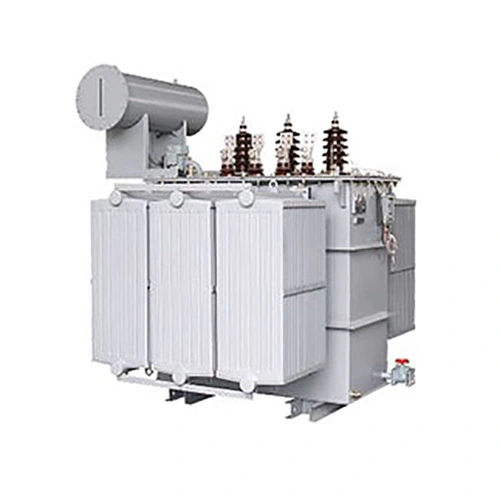

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Specificatii tehnice:

Nume produs		33kv 35kv 2000 kva transformator de putere immers în ulei
Putere nominală		2000 kVA
Tensiune nominală HV		33 kV 35kV
Tensiune nominală LV		400/230 V
Grup de vectori		Dyn11
Atingeți Schimbător	Tip	OCTC sau OLTC
	Gama de tensiune HV	±2×2,5%; ±3×2,5%
Eficienta la sarcina maxima		≥ 99%
Impedanta		6,5% cu toleranță de 10%.
Tip serviciu		Datorie continuă
Montare		Montat la sol în aer liber

Structura și principiul de funcționare:

Un transformator de putere cu scufundare în ulei de 33kv, 35kv, 2000 kva, constă din mai multe componente cheie, dintre care transformatorul include miez magnetic, înfășurări, rezervor de ulei, conservator, bucșe, comutator și releu de gaz.

Pe baza designului structural, transformatoarele de putere cu scufundare în ulei de 33kv 35kv 2000 kva sunt, în general, împărțite în două categorii. Primul este transformatorul de tip miez, în care înfășurările înconjoară miezul magnetic. Acest design este cel mai frecvent utilizat în sistemele de alimentare moderne. Al doilea este transformatorul de tip carcasă, unde miezul magnetic înconjoară înfășurările și este de obicei folosit în aplicații specializate.

Fiecărei componente i se aplică o funcție importantă. Rezervorul de ulei stochează uleiul izolator și va oferi o performanță excelentă de etanșare. Conservatorul nu numai că acceptă modificările volumului de ulei cauzate de variațiile de temperatură, dar ajută și la menținerea unui nivel stabil al uleiului. Bucșele permit conductoarelor electrice să treacă prin carcasa transformatorului de putere immers în ulei de 33 kv 35 kv 2000 kva, menținând în același timp izolarea sigură între conductorii sub tensiune și piesele metalice legate la pământ.

Funcțiile de izolare și de răcire ale uleiului de transformator sunt realizate prin proprietățile sale fizice. Rigiditatea sa dielectrică ridicată asigură o izolație electrică eficientă între componentele sub tensiune. În același timp, vâscozitatea sa scăzută permite o circulație lină în întregul transformator cu ulei, ceea ce permite un transfer eficient de căldură. În timpul funcționării, uleiul curge în jurul înfășurărilor și miezului, pentru a absorbi căldura și pentru a o transporta către radiatoare. În plus, căldura este apoi eliberată în mediul înconjurător prin răcirea naturală cu aer sau prin sisteme de răcire îmbunătățite, atunci când este necesar.
