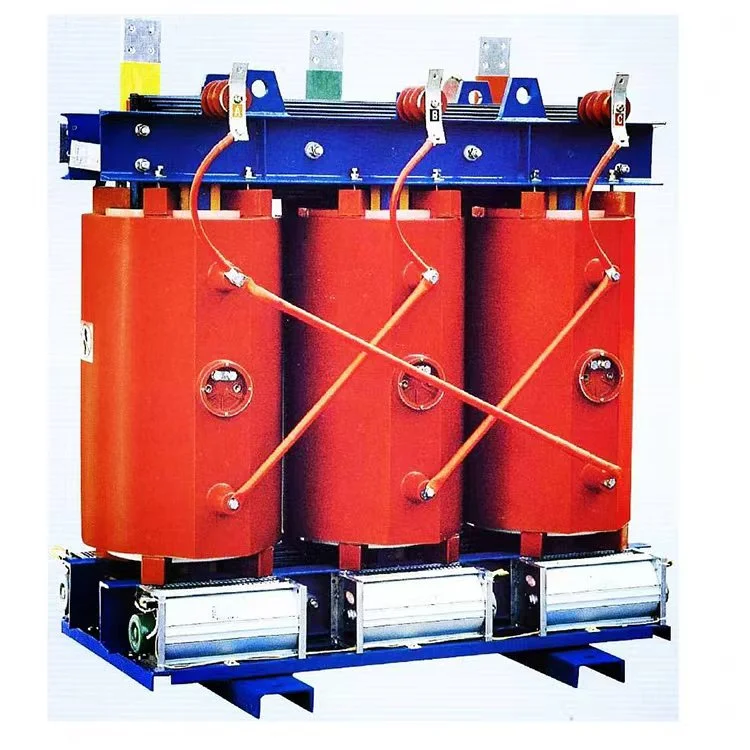

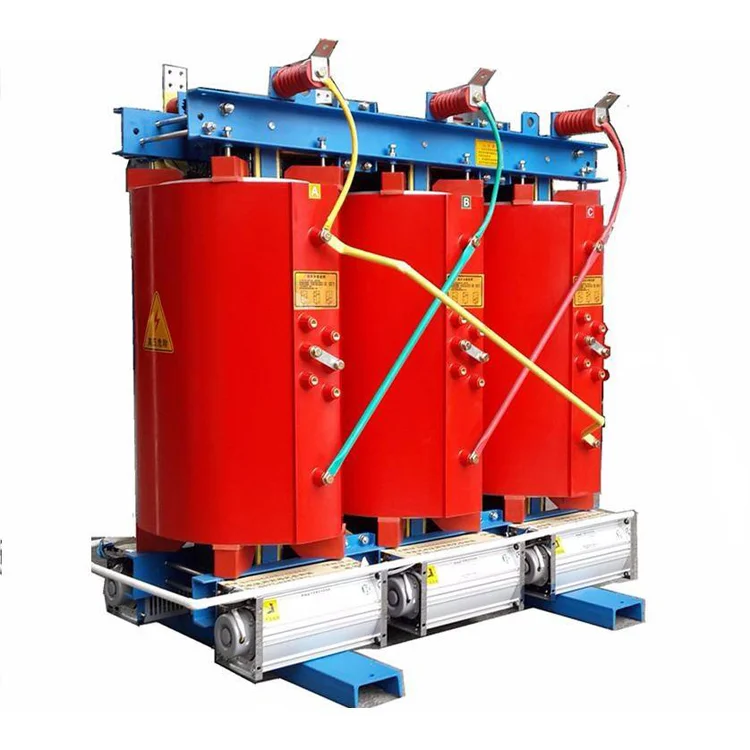

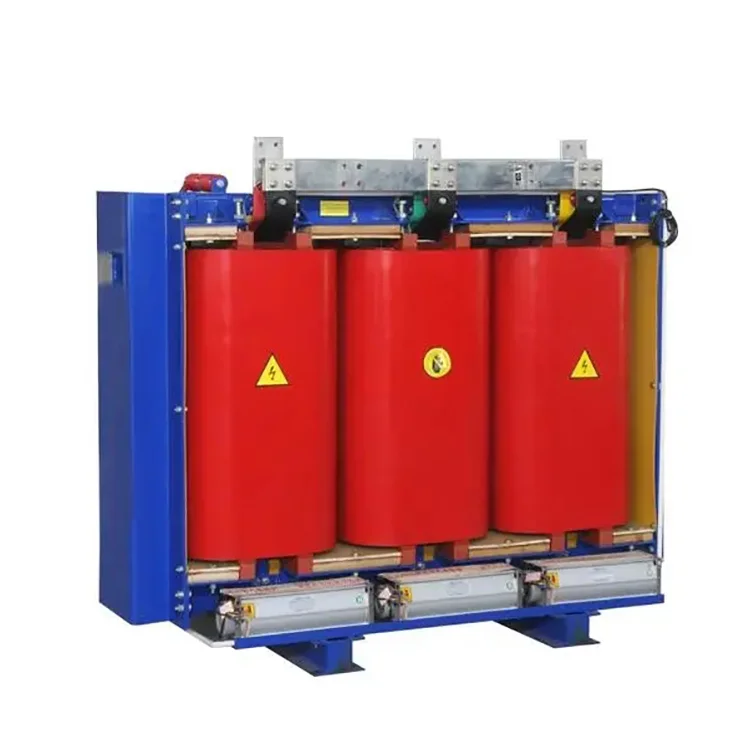

2500 KVA 11 până la 0,4 KV Transformator tip uscat

Transformatorul de tip uscat de 2500 kVA de 11 până la 0,4 kV constă în principal din următoarele componente: miezul transformatorului, înfășurările transformatorului, izolația transformatorului, conductorii transformatorului, dispozitivul de răcire a transformatorului și dispozitivul de măsurare a temperaturii.

Bobine

Bobinele transformatoarelor de tip uscat de 2500 kVA 11 până la 0,4 kV sunt bobinate pe mașini de bobinat de înaltă precizie. Înfășurarea de joasă tensiune adoptă o construcție de înfășurare cu folie. Pentru transformatoarele de capacitate mai mare, conductele de ventilație sunt rezervate. După înfășurare, se efectuează uscarea în vid. Procesul de turnare și solidificare se efectuează strict în conformitate cu standardele de proces, asigurându-se că nu există bule sau goluri în interiorul bobinelor, permițând transformatorului să obțină o funcționare optimă.

Miez

Miezul acestei serii de transformatoare de tip uscat de 2500 kVA 11 până la 0,4 kV este realizat din foi de oțel siliciu laminate la rece, de înaltă calitate, cu permeabilitate ridicată. Sunt adoptate linii avansate de tăiere a tablei de oțel siliconat și o tehnică de stivuire a miezului cu unghi de 45° în trepte. Membrele miezului sunt legate cu bandă unidirecțională din fibră de sticlă Clasa F, iar pentru fixare este folosită o nouă structură de plăci de tragere fără perforarea găurilor pe jugul miezului. Suprafața miezului este acoperită cu rășină epoxidice, care reduce influența fluxului de scurgere, optimizează eficient distribuția circuitului magnetic și reduce zgomotul miezului, pierderile fără sarcină și curentul fără sarcină. Acest lucru îmbunătățește semnificativ calitatea aspectului transformatorului de distribuție.

Înfășurare de înaltă tensiune

Înfășurarea de înaltă tensiune de 2500 kVA 11 până la 0,4 kV transformator de tip uscat adoptă o structură de strat segmentat, care reduce foarte mult tensiunea dintre straturile înfășurării. Este format din rășină epoxidice turnată în vid cu umplutură, reducând nivelul intern de descărcare parțială a înfășurării și îmbunătățind performanța electrică a bobinei. Izolația dintre straturile de înfășurare folosește pânză preimpregnată din rășină epoxidică DMD, care crește rezistența tensiunii de rezistență. Suprafața de înfășurare este umplută cu țesătură din plasă din fibră de sticlă, îmbunătățind rezistența la impact a bobinei, îmbunătățind capacitatea de rezistență la scurtcircuit a transformatorului de distribuție. Bobina nu se usucă sau crăpă niciodată.

Înfășurare de joasă tensiune:

Înfășurarea de joasă tensiune adoptă o construcție din folie. Canalele de răcire radiale sunt utilizate în serpentină pentru a îmbunătăți capacitatea de disipare a căldurii. Izolația dintre straturile înfășurării de joasă tensiune a transformatorului de tip uscat de 2500 kVA, de 11 până la 0,4 kV, folosește pânză preimpregnată cu rășină epoxidice DMD. Capetele sunt sigilate și puse în ghiveci cu rășină epoxidică, rezultând formarea întărită integrală.

Parametrii produsului:

Echipamente de producere

Produs semifinit

Carcasa de protectie IP21

Miezul transformatorului

Înfăşurarea transformatorului

Centrul de testare

Atelier de bobinaj
