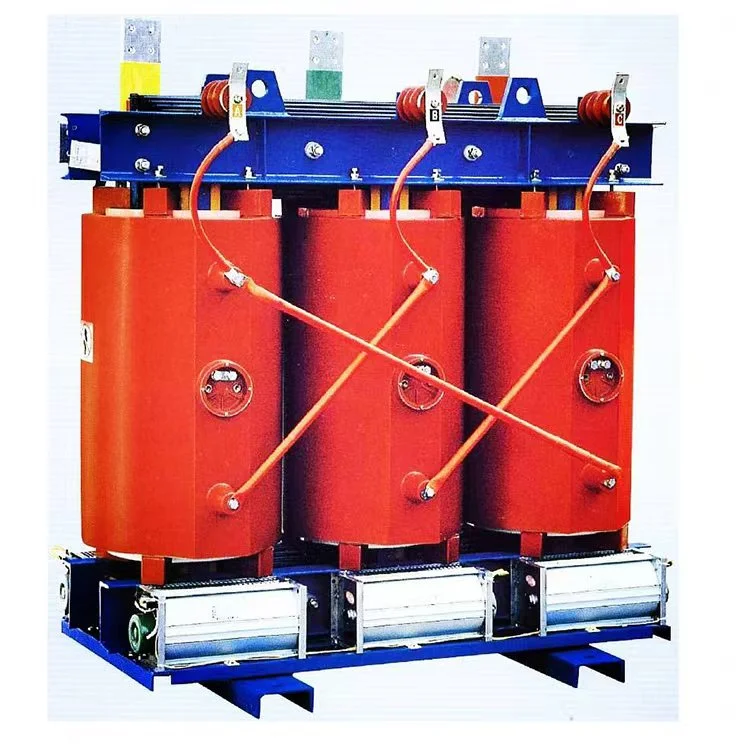

200kva 13.8kv Transformator tip uscat rășină epoxidică

Wenzhou Xifa Electrical Equipment Co., Ltd., este situat în Yueqing, Wenzhou – renumitul oraș natal al echipamentelor electrice din China. Cu peste 20 de ani de experiență bogată în producție în transformatoare și comutatoare, compania noastră și-a câștigat o reputație puternică atât pe plan intern, cât și internațional. Rășina epoxidică pentru transformator de tip uscat de 200 kva 13,8 kv pe care o producem este deosebit de populară și vândută pe scară largă pe piețele din întreaga lume.
Înainte de a părăsi fabrica, fiecare rășină epoxidica de transformator de tip uscat de 200 kva 13,8 kv trebuie să fie supusă unor inspecții riguroase, inclusiv teste de rezistență la supratensiune indusă și măsurători de descărcare parțială, care trebuie să fie mai mică de 10 pc, asigurându-se că produsul respectă standarde precum GB T 1026087 sau IEC.

Trimite o anchetă

Descriere produs

Înfășurările de înaltă tensiune și joasă tensiune ale rășinii epoxidice pentru transformator de tip uscat de 200 kva 13,8 kv sunt construite în bobină turnată, oferind avantaje precum capacitatea de rezistență puternică la scurtcircuit, cerințe reduse de întreținere, eficiență operațională ridicată, dimensiune compactă și zgomot redus. Rășinile epoxidice de transformator de 200kva 13.8kv de tip uscat sunt utilizate în mod obișnuit în locații cu cerințe ridicate pentru protecție împotriva incendiilor și exploziilor.

Procesul de turnare a bobinei folosește amestecarea statică, turnarea în vid și tehnologia cu presiune pozitivă, rezultând o performanță superioară celei a turnării în vid fără presiune pozitivă.

Analiza de simulare este efectuată pe modelul de bază pentru a evita rezonanța cavității miezului și pentru a reduce eficient zgomotul. Analiza de simulare a loviturii de trăsnet este efectuată pe modelul bobinei de înaltă tensiune pentru a îmbunătăți capacitatea de rezistență la trăsnet a produsului. Intensitatea câmpului interstrat este redusă pentru a obține o descărcare parțială scăzută.

Structura de rășină a bobinelor turnate de înaltă și joasă tensiune este subțire, rezistentă la fisuri și oferă performanțe bune de disipare a căldurii cu creșterea scăzută a temperaturii.

Bobinele turnate de înaltă și joasă tensiune folosesc materiale izolatoare de clasa H, oferind o capacitate puternică de suprasarcină. În condiții de răcire naturală, rășina epoxidica de tip transformator de 200 kva 13,8 kv poate funcționa continuu la sarcină de 110%; sub răcire forțată cu aer, poate funcționa continuu la sarcină de 150%.

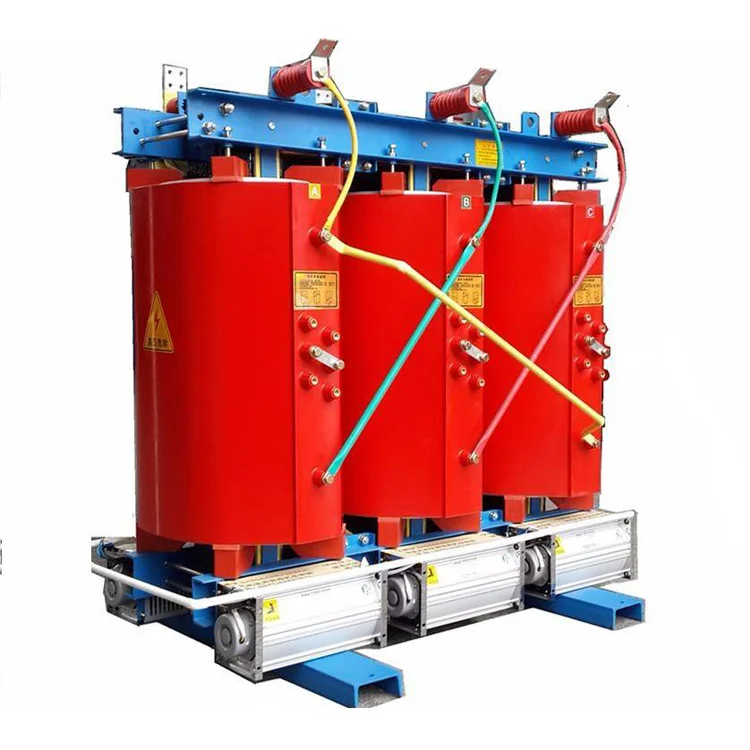

Poate fi echipat un sistem cuprinzător de detectare și protecție a temperaturii. Sistemul inteligent de control al temperaturii semnalului detectează și afișează automat temperatura de funcționare a fiecăreia dintre cele trei înfășurări, pornește și oprește automat ventilatoarele de răcire și oferă funcții de alarmă și declanșare.

Rășina epoxidică a transformatorului de 200kva 13.8kv de tip uscat are un aspect atractiv, dimensiuni compacte, amprentă mică și costuri de instalare reduse.

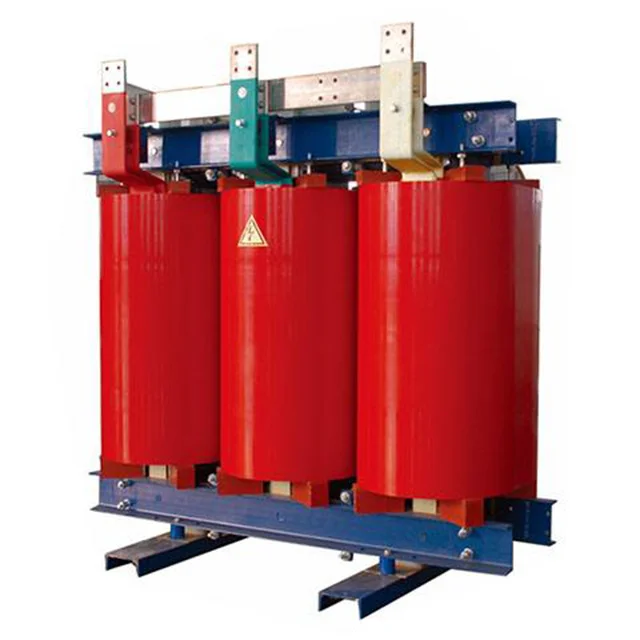

200kva 13 8kv Dry Type Transformer Epoxy Resin

Parametrii produsului:

Nume	200kva 13.8kv transformator de rășină epoxidice de tip uscat
Capacitate nominală	200kva
Tensiune primară	13,8KV
Tensiune secundară	0,4/0,415 kV
Material izolator	Rășină turnată
Grup de vectori	Dyn11 Yyn0
Pierdere fără sarcină (P0)	Pe baza cerințelor clientului
Pierdere de sarcină (Pk) la 120°C	Pe baza cerințelor clientului
Tensiune de impedanță (Marea Britanie)	6%
Clasa de izolare	CLASA F sau H
Metoda de răcire	ONAF ONAF
Descărcare parțială	Mai puțin de 10 buc

RFQ

Poate fi instalată în aer liber un transformator de rășină epoxidică de tip uscat de 200 kva 13,8 kv? Da, dar necesită carcase de protecție, IP54 sau mai mare pentru a fi protejate împotriva umidității, prafului și condițiilor meteorologice extreme.

Care este nivelul de zgomot al unei rășini epoxidice de transformator de 200 kva 13,8 kv de tip uscat? Nivelul de zgomot este, de obicei, între 50 și 70 dB, în funcție de design și sarcină. Sunt disponibile modele mai silențioase cu funcții de reducere a zgomotului.

Transformatorul poate fi personalizat pentru anumite aplicații? Da, producătorii oferă opțiuni de personalizare, cum ar fi:

Tensiuni nominale speciale (de exemplu, 20 kV până la 6,6 kV)

Protecție îmbunătățită (de exemplu, descărcătoare de supratensiune, senzori de temperatură)

Materiale ale carcasei (oțel inoxidabil, acoperiri rezistente la coroziune)
