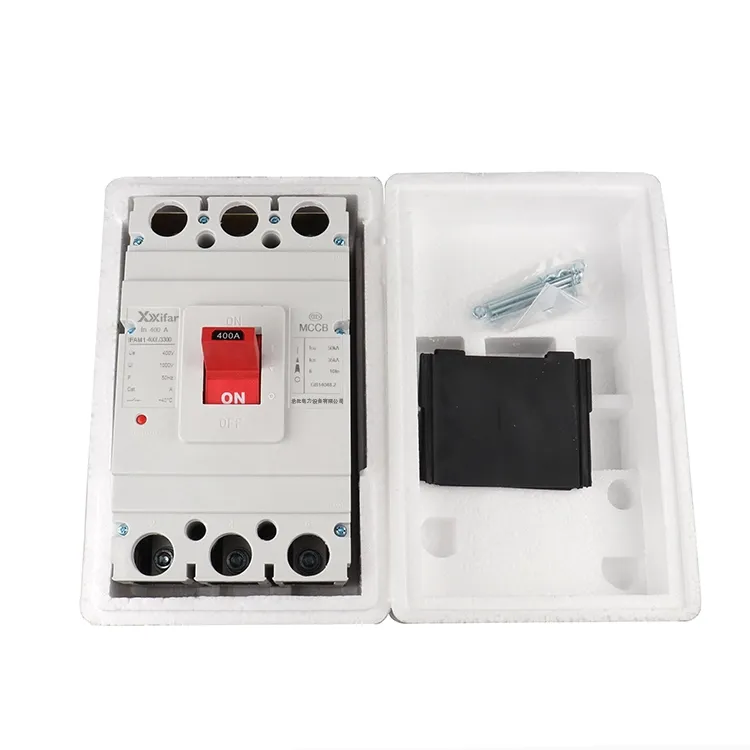

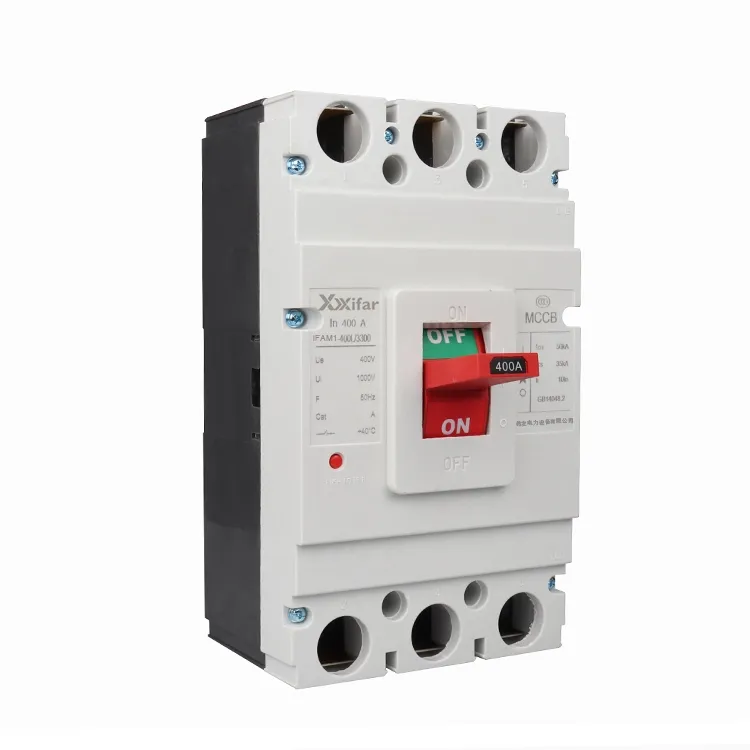

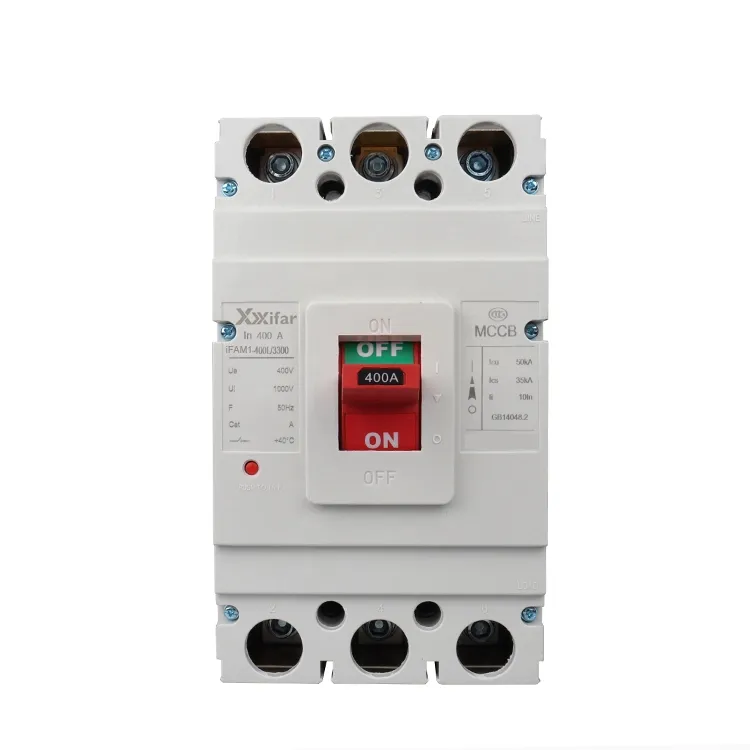

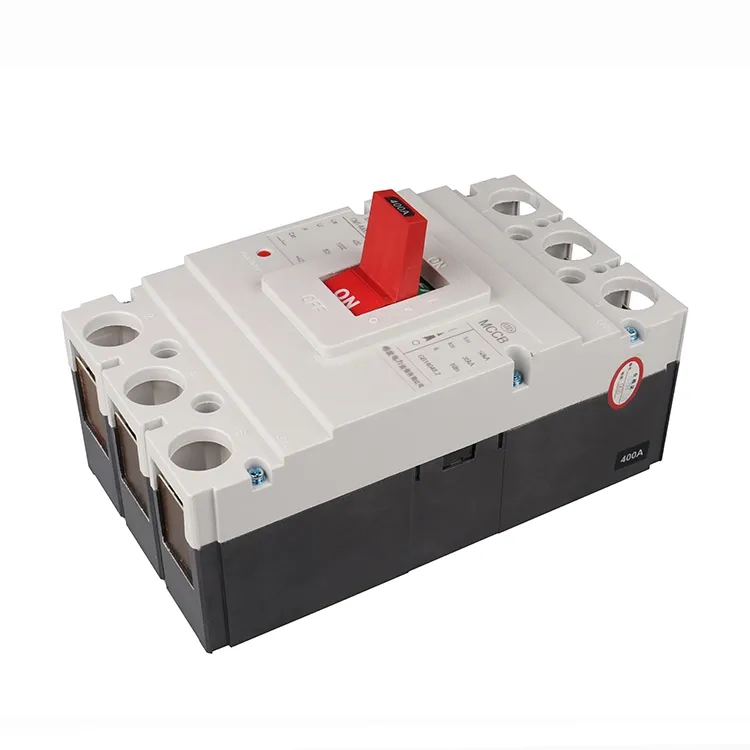

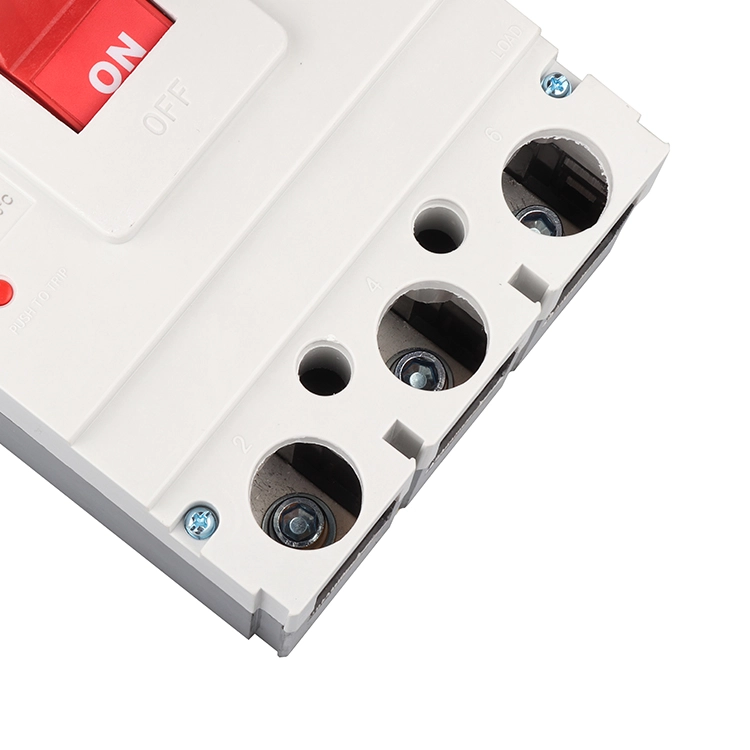

DC 250a 4p Carcasă turnată întrerupător Mccb în electricitate

DC 250a 4p întrerupător de circuit cu carcasă turnată mccb în Componente structurale electrice:

1. Contactați sistemul:

Contactul unui ansamblu întrerupător mccb cu carcasă turnată dc 250a 4p este format din contacte mobile și fixe din aliaje pe bază de cupru. Acesta asigură un echilibru între conductivitatea electrică și durabilitatea mecanică. Contactele unui întrerupător de circuit turnat DC 250a 4p suprafețele mccb sunt de obicei placate cu argint pentru a obține o performanță mai bună asupra capacității de întrerupere. În condiții nominale, sistemul poate atinge o durată de viață mecanică care depășește 20.000 de operații.

2. Camera de stingere a arcului:

Camera de arc a unui întrerupător mccb cu carcasă turnată dc 250a 4p este echipată cu un teanc de plăci de separare a arcului metalic care împart arcul în mai multe arcuri mai mici pentru creșterea tensiunii arcului și accelerarea stingerea. La modelele cu performanțe mai mari, tehnologia de explozie magnetică este aplicată pe un întrerupător de circuit de carcasă turnată dc 250a 4p mccb . Forța electromagnetică antrenează arcul în jgheabul arcului, pentru a permite stingerea arcului în aproximativ 10 ms.

3. Mecanism de operare:

un întrerupător de circuit cu carcasă turnată dc 250a 4p mccb este opțional  echipat cu un mâner de operare manuală și un driver motorizat pentru control de la distanță. Mecanismul este proiectat în conformitate cu IEC 60947-2 pentru a asigura o performanță stabilă într-un interval de temperatură ambientală de la -20°C la +40°C.

4. Mecanism de declanșare:

Sistemul de declanșare combină de obicei protecția termică și magnetică. Unitatea de declanșare termică folosește o bandă bimetală pentru a oferi protecție la suprasarcină, din care urmează o caracteristică de curent în timp invers. Unitatea de declanșare magnetică folosește un mecanism electromagnetic cu răspuns rapid. Când curentul de scurtcircuit atinge pragul prestabilit, declanșarea poate avea loc în aproximativ 5 ms.

5. Carcasă izolatoare turnată

Carcasa unui întrerupător mccb cu carcasă turnată dc 250a 4p este realizată din plastic termorigid armat cu fibră de sticlă, care îndeplinește cerințele UL94 V-0 ignifuge. Designul un întrerupător de circuit turnat cu carcasă cc 250a 4p mccb îndeplinește de obicei protecția IP40, care împiedică pătrunderea obiectelor solide mai mari de 1 mm.

DC 250a 4p întrerupător cu carcasă turnată mccb în parametrul electric:

Parametrii tehnici cheie ai unui întrerupător mccb cu carcasă turnată dc 250a 4p în electricitate:

1. Capacitate maximă de întrerupere a scurtcircuitului (Icu):

Icu reprezintă curentul maxim de scurtcircuit pe care întrerupătorul de circuit cu carcasă turnată DC 250a 4p îl poate întrerupe în condiții extreme. Evaluările obișnuite de la Wenzhou XieFa Electic Power Equipment Co., Ltd includ 25 kA, 35 kA și 50 kA, testate în condiții de factor de putere scăzut, care este de obicei 0,2.

2. Capacitatea nominală de întrerupere a scurtcircuitului de serviciu (Ics)

Ic-urile indică capacitatea întreruptorului de circuit cu carcasă turnată dc 250a 4p de a întrerupe în mod repetat curenții de defect. Întrerupătoarele cu carcasă turnată MCCB din Wenzhou XiFA Electic Power Equipment Co., Ltd obțin de obicei un Ic de cel puțin 75% din Icu. Testarea implică mai multe secvențe de întrerupere la niveluri de curent specificate.

3. Performanța limită actuală

Prin proiectarea optimizată a contactelor și controlul arcului, întrerupătorul de circuit cu carcasă turnată 250a 4p din Wenzhou XiFa Electic Power Equipment Co., Ltd poate limita curentul de vârf de scurtcircuit cu aproximativ 50% până la 70%. Acest lucru reduce semnificativ stresul mecanic și termic asupra sistemului de distribuție a energiei.

Caracteristici de declanșare Clasificarea a unui întrerupător cu carcasă turnată 250a 4p:

Tip A: 2 la 3 × In: potrivit pentru protecția semiconductoarelor

Tip B: 3 la 5 × În: de uz general, inclusiv protecția personalului

Tip C: 5 la 10 × În: circuite de distribuție standard

Tip D: 10 la 20 × In: sarcini inductive, cum ar fi transformatoarele

Tip K: 8 la 14 × În: protecție dedicată motorului
